КОНДЕНСАТООТВОДЧИКИ ТЕРМОСТАТИЧЕСКИЕ ADCA TН32i

(Нержавеющая сталь, 1/2" – 1"; DM 15 мм – DN 25 мм)

ОПИСАНИЕ

Конденсатоотводчики термостатические ADCA TH32I – компактные и надежные конденсатоотводчики.
Типовым применением является применение на варочных котлах, стерилизаторах, пищевых или прачечных агрегатах, а также использование для автоматического отвода воздуха из паровых систем.

ОСНОВНЫЕ СВОЙСТВА

Обеспечивают плавный и постоянный отвод конденсата

Конденсат отводится переохлажденным, в зависимости от типа капсулы, на величину от 5^oC до 30^oC ниже температуры насыщения

Автоматический отвод воздуха

Может применяться на умеренно перегретом паре

Имеют встроенный фильтр

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN	1/2" – 1"; DM 15 мм – DN 25 мм
Номинальное давление, PN	40 бар
Рабочая среда	Насыщенный пар
Материал исполнения	Нержавеющая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092-1 PN40 Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25 по запросу
Монтаж на трубопроводе	Вертикально или горизонтально, рекомендуется горизонтальная установка
ОПЦИИ	Исполнение со сниженной пропускной способностью; Исполнение со встроенным обратным клапаном (TH32Y-CK); BDV - клапан дренажный

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ

Фланцевое присоединение PN 40	Фланцевое присоединение Класс 150*	Фланцевое присоединение Класс 300*	Допустимая температура,^оС
Допустимое давление, бар			Допустимая температура,^оС
40,0	15,3	39,9	50
34,4	12,0	31,3	150
29,9	10,2	26,6	250
27,6	9,7	25,2	300

Максимальное рабочее давление 22 бар; Максимальная рабочая температура 250^оС. * В соответствии с EN 1092-1:2018 ** В соответствии с EN 1759-1:2004.
Ограничения по номинальному давлению PN 40 или ниже в зависимости от типа присоединения. PN40 подходит для резьбового соединения, сварного внахлест и встык.

ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч

Модель	Типоразмер, DN	Перепад давления, бар
Модель	Типоразмер, DN	0,2	0,3	0,5	1,0	1,5	2,0	3,0	4,0	6,0	8,0	10,0	13,0	15,0	20	22
TH32I	1/2" – 1"; DN 15 мм – DN 25 мм	70	120	140	255	330	385	455	510	600	670	700	720	750	775	795
TH32I LC	1/2" – 1"; DN 15 мм – DN 25 мм	45	55	70	95	125	135	180	200	270	315	330	360	370	405	415

Пропускная способность дана для температуры на 10 ^oC ниже температуры насыщения(стандартная капсула тип-S).
Возможно исполнение с капсулами тип-H (-5 ^oC) и тип-L (-30 ^oC).
Пропускная способность для переохлажденного конденсата при температуре ниже насыщения парана 20 ^oC в два-три раза выше.

МОНТАЖ НА ТРУБОПРОВОДЕ

Вертикально или горизонтально, рекомендуется горизонтальная установка

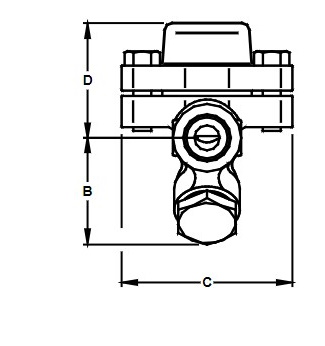

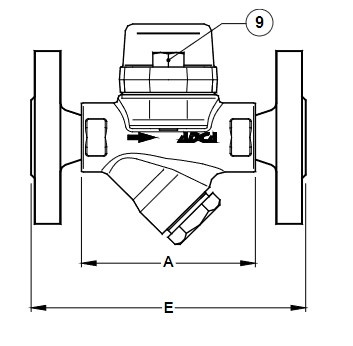

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ

Резьбовое присоединение / Сварное внахлест (SW)						PN 40		Класс 150		Класс 300
Типоразмер, DN	A	B	С	D	Масса, кг	E	Масс а, кг	E	Масс а, кг	E	Масса, кг
1/2" – DN 15 мм	95	59	95	65	1,6	150	3,2	150	2,7	150	3,5
3/4" – DN 20 мм	95	59	95	65	1,6	150	3,9	150	3,1	150	4,7
1" – DN 25 мм	95	65	95	65	1,8	160	4,7	160	4,3	160	5,9

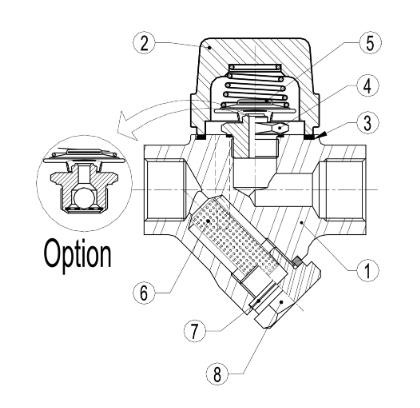

CПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

№	Наименование	Материал
1	Корпус	AISI 316L / 1.4404
2	Крышка	AISI 316L / 1.4404
3	Уплотнение*	Нержавеющая сталь / Графит
4	Клапан*	AISI304/1.4301
5	Термостатический элемент*	Нержавеющая сталь
6	Фильтр*	AISI 304 / 1.4301
7	Уплотнение*	Нержавеющая сталь / Графит
8	Крышка фильтра*	AISI 303 / 1.4305
9	Болты	Нержавеющая сталь A2-70

* Доступные к заказу запасные части.
