Стекло смотровое ADCA DW12, двустороннее, чугун и нержавеющая сталь, DN15...150, PN16, фланцевое

Технические характеристики

Условный диаметр	15...150 мм
Условное давление	16 бар
Температура макс	280°С
Видимость	двустороннее
Тип присоединения	Фланцевое

Применение

Смотровое стекло ADCA DW12 предназначено для визуального контроля за работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в конденсатную линию. Двустороннее стекло ADCA DW12 позволяет наиболее оптимально наблюдать за проходящим потоком среды. В зависимости от материального исполнения может устнаваливаться на различных средах.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Стекло смотровое ADCA DW12, двустороннее, чугун и нержавеющая сталь, DN15...150, PN16, Тмакс +280°С, фланцевое

ОПИСАНИЕ СМОТРОВОГО СТЕКЛА ADCA DW12

Смотровые стекла ADCA DW12G, DW12SS – смотровые стекла разработаны для визуального контроля направления и состояния рабочей среды в трубопроводах, например, для отслеживания цвета продукта в ходе технологического процесса.

В пароконденсатных системах смотровые стекла используются для контроля правильной работы конденсатоотводчиков, во избежание утечек острого пара, и, как следствие, больших потерь энергии. В данном случае смотровые стекла рекомендуется устанавливать после конденсатоотводчиков.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМОТРОВОГО СТЕКЛА ADCA DW12

Типоразмер, DN	DN 15-150 мм
Номинальное давление, PN	16 бар
Рабочая среда	Насыщенный и перегретый пар, иные среды, совместимые с материалами конструкции
Материал исполнения	DW12G – углеродистая сталь DW12SS – нержавеющая сталь
Присоединения	Фланцевое EN 1092-1/-2 PN16
Монтаж на трубопроводе	Вертикальная (снизу вверх) или горизонтальная установка.
ОПЦИИ	Диски слюдяные для пара

ОГРАНИЧЕНИЯ ПРИМЕНЕНИЯ СМОТРОВОГО СТЕКЛА ADCA DW12*

DW12G		DW12SS
Допустимое давление, бар	Допустимая температура,^оС	Допустимое давление, бар	Допустимая температура, о С
16,0	-10/50	16	-10/50
14,4	150	14,5	150
12,8	200	13,4	200
11,8	230	12,9	230
10,5	280	12,2	280

Для применений с паром используйте слюдяные экранирующие диски.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ СМОТРОВОГО СТЕКЛА ADCA DW12

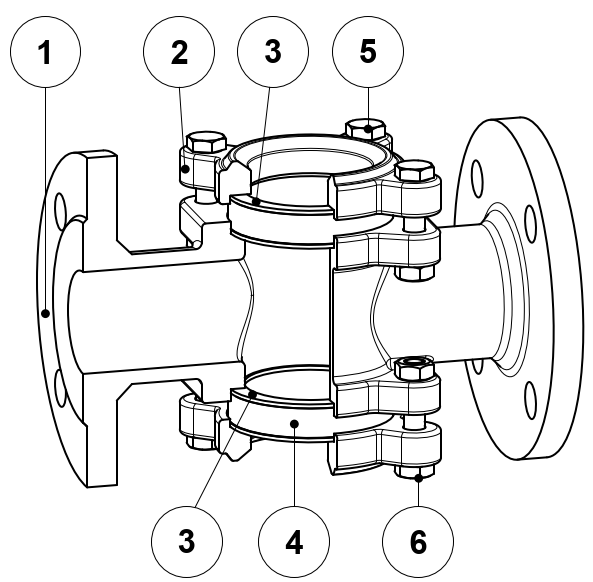

№	Наименование	Материал		Схема
№	Наименование	DW12G	DW12SS
1	Корпус	GJL-250 / 0.6025	A351 CF8M / 1.4408
2	Крышка	GJL-250 / 0.6025	A351 CF8M / 1.4408
3	Уплотнение*	Графит
4	Стекло	Закаленное боросиликатное стекло
5	Болты	Сталь 8.8	Нержавеющая сталь A2-70

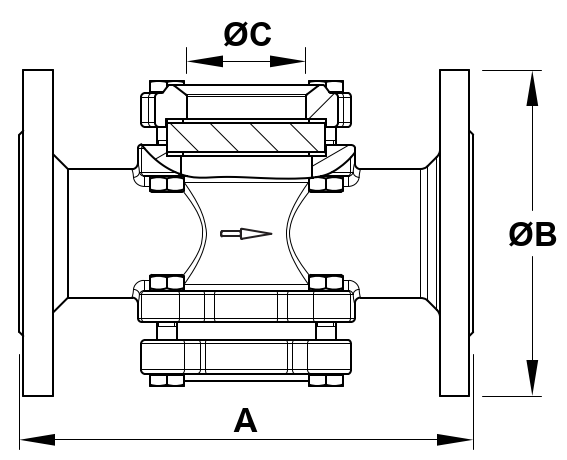

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ СМОТРОВОГО СТЕКЛА ADCA DW12

Типоразмер, DN	A	В	С	Масса, кг		Схема
Типоразмер, DN	A	В	С	DW12G	DW12SS	Схема
DN15	130	95	44	3,0	3,0
DN20	150	105	44	3,5	4,0
DN25	160	115	44	4,0	5,0
DN32	180	140	50	6,0	6,5
DN40	200	150	50	6,5	7,3
DN50	230	165	60	9,0	10,5
DN65	290	185	90	17	17
DN80	310	200	90	18	20
DN100	350	220	110	23	26,5
DN125	400	250	142	50	52
DN150	480	285	160	63	68
