Стекло смотровое ADCA DW40S, двустороннее, углеродистая сталь, DN15...50, PN40, резьбовое, фланцевое

Стекло смотровое ADCA DW40S, двустороннее, углеродистая сталь, DN15...50, PN40, резьбовое, фланцевое

Технические характеристики
Условный диаметр 15...50 мм
Условное давление 40 бар
Температура макс 250°С
Видимость двустороннее
Тип присоединения Резьбовое, фланцевое
Применение

Смотровое стекло ADCA DW40S предназначено для визуального контроля за работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в конденсатную линию. Двустороннее стекло DW40S позволяет наиболее оптимально наблюдать за проходящим потоком среды. В зависимости от материального исполнения может устнаваливаться на различных средах.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Стекло смотровое ADCA DW40S, двустороннее, углеродистая  сталь, DN15...50, PN40, Тмакс +250°С, резьбовое, фланцевое

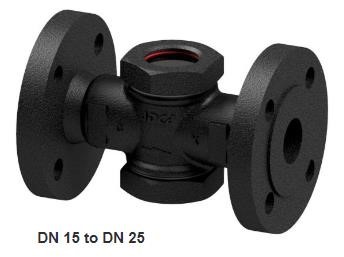

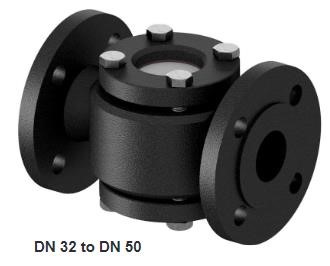

ОПИСАНИЕ СМОТРОВОГО СТЕКЛА ADCA DW40S

Смотровые стекла ADCA DW40 – двусторонние смотровые стекла, разработанные для визуального контроля направления и состояния рабочей среды в трубопроводах, например, для отслеживания цвета продукта в ходе технологического процесса.

В пароконденсатных системах смотровые стекла используются для контроля правильной работы конденсатоотводчиков, во избежание утечек острого пара, и, как следствие, больших потерь энергии. В данном случае смотровые стекла рекомендуется устанавливать после конденсатоотводчиков
.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМОТРОВОГО СТЕКЛА ADCA DW40S

Типоразмер, DN 1/2"-2"; DN 15-50 мм
Номинальное давление, PN 40 бар
Рабочая среда Насыщенный и перегретый пар, иные среды, совместимые с материалами конструкции
Материал исполнения Углеродистая сталь
Присоединения Внутреннее резьбовое ISO 7 Rp или NTP
Фланцевое EN 1092-1 PN40
Фланцевое ASME B16.5 Класс 150 или 300
Монтаж на трубопроводе Вертикальная или горизонтальная установка
ОПЦИИ Диски слюдяные для пара



ОГРАНИЧЕНИЯ ПРИМЕНЕНИЯ СМОТРОВОГО СТЕКЛА ADCA DW40S

PN40 / Класс 300* PN25* Класс 150** Допустимая температура,оС
Допустимое давление, бар
40 25 19,3 -10/50
37,1 23,2 17,7 100
35,2 22 15,8 150
33,3 20,8 14 200
28,7 17,9 11,7 280

* Согласно EN 1092-1: 2018; ** Согласно EN 1759-1: 2004.
Примечание:для работы с паром используйте слюдяные экранирующие диски, номинал PN 40 для размеров до DN 25; Номинальное значение PN 25 для размеров от DN 32 до DN 50; номинальное значение PN 40 или ниже для резьбовых версий.

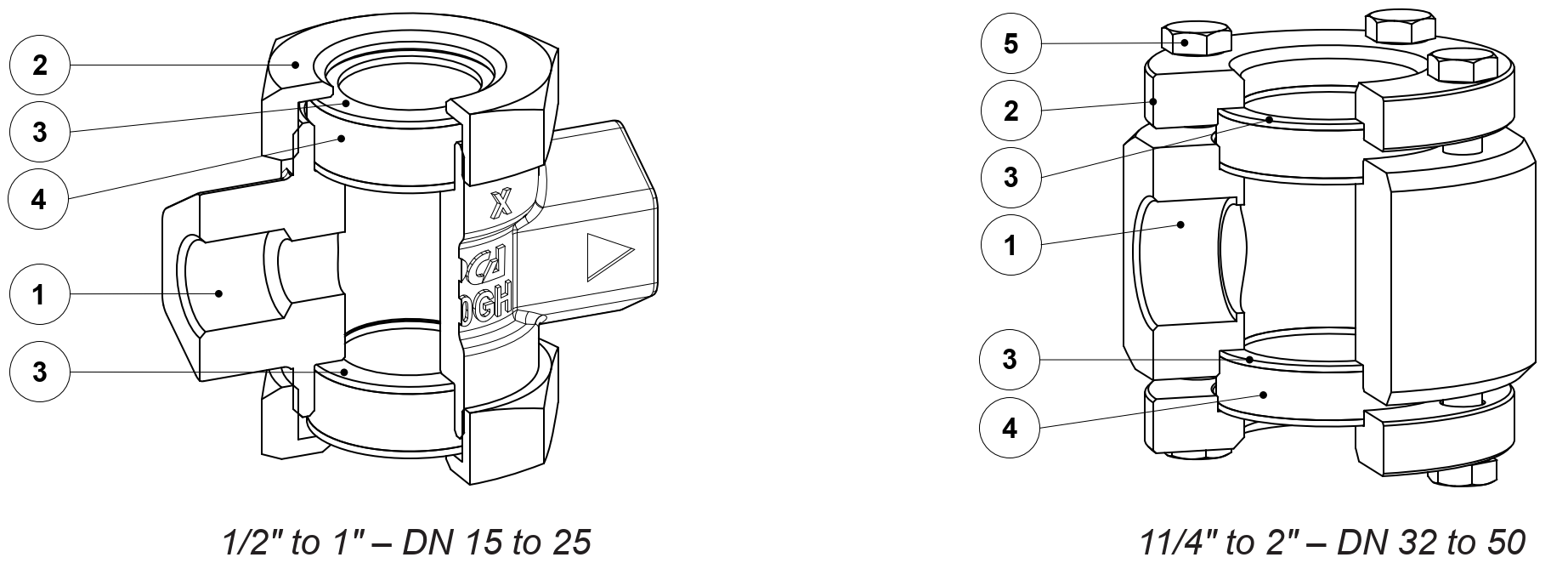

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ СМОТРОВОГО СТЕКЛА ADCA DW40S


№ Наименование Материал
1/2"-1" DN15-25 мм 11/4"-2" DN32-50 мм
1 Корпус Угл.сталь P250GH / 1.0460 Угл.сталь S355JR / 1.0045 P250GH / 1.0460
2 Крышка Угл.сталь P250GH / 1.0460 Угл.сталь S355JR / 1.0045
3 Уплотнение* Нержавеющая сталь / Графит
4 Стекло* Закаленное боросиликатное стекло
5 Болты - Сталь 8.8

* Доступные к заказу запасные части.

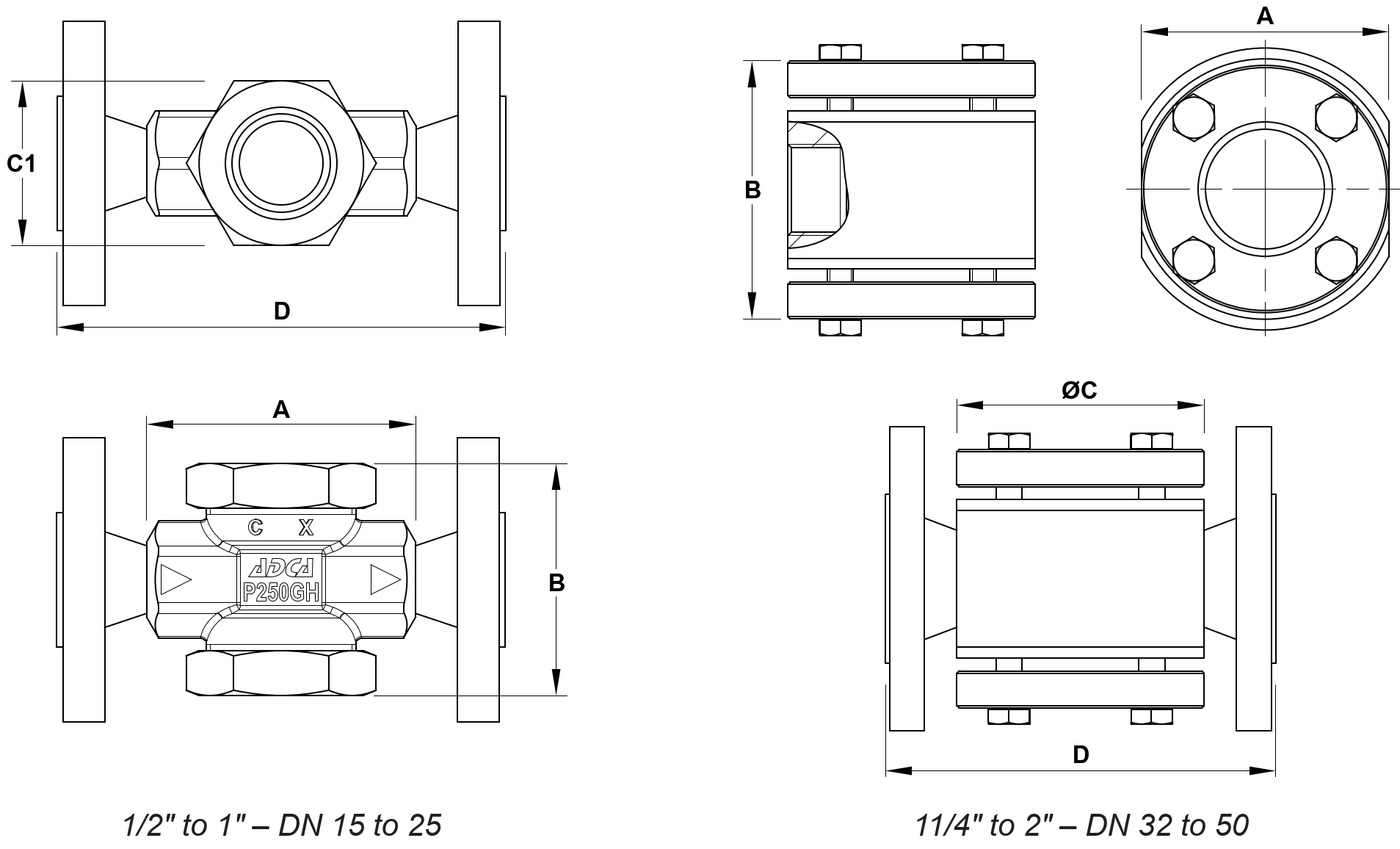

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ СМОТРОВОГО СТЕКЛА ADCA DW40S

ВЕРТИКАЛЬНАЯ ИЛИ ГОРИЗОНТАЛЬНАЯ УСТАНОВКА
Типоразмер, DN Резьбовое присоединение PN40 Класс 150 Класс 300
A В С Масса, кг D Масса, кг D Масса, кг D Масса, кг
1/2" - DN15 90 80 60 1 150 2,8 150 2,2 150 2,6
3/4" - DN20 90 80 60 1 150 3,2 150 2,6 150 3,5
1" - DN25 100 87 65 1,2 160 3,7 160 3,3 160 4,1
11/4" - DN32 130 115 114 7,4 180 11 180 10,2 180 11,3
11/2" - DN40 130 115 114 7,2 200 11,5 200 11,0 200 12,7
2" - DN50 130 125 114 7,7 230 13,5 230 13 230 14,3
