Стекло смотровое ADCA DW40SS, двустороннее, нержавеющая сталь, DN15...50, PN40, резьбовое, фланцевое

Технические характеристики

Условный диаметр	15...50 мм
Условное давление	40 бар
Температура макс	250°С
Видимость	двустороннее
Тип присоединения	Резьбовое, фланцевое

Применение

Смотровое стекло ADCA DW40SS предназначено для визуального контроля за работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в конденсатную линию. Двустороннее стекло ADCA DW40SS позволяет наиболее оптимально наблюдать за проходящим потоком среды. В зависимости от материального исполнения может устнаваливаться на различных средах.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Стекло смотровое VALSTEAM ADCA DW40SS, двустороннее, нержавеющая сталь, DN15...50, PN40, Тмакс +250°С, резьбовое, фланцевое

ОПИСАНИЕ СМОТРОВОГО СТЕКЛА ADCA DW40SS

Смотровые стекла ADCA DW40SS – двусторонние смотровые стекла, разработанные для визуального контроля направления и состояния рабочей среды в трубопроводах, например, для отслеживания цвета продукта в ходе технологического процесса. В пароконденсатных системах смотровые стекла используются для контроля правильной работы конденсатоотводчиков, во избежание утечек острого пара, и, как следствие, больших потерь энергии. В данном случае смотровые стекла рекомендуется устанавливать после конденсатоотводчиков.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМОТРОВОГО СТЕКЛА ADCA DW40SS

Типоразмер, DN	1/2"-2"; DN 15-50 мм
Номинальное давление, PN	40 бар
Рабочая среда	Насыщенный и перегретый пар, иные среды, совместимые с материалами конструкции
Материал исполнения	Нержавеющая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NTP Фланцевое EN 1092-1 PN40 Фланцевое ASME B16.5 Класс 150 или 300
Монтаж на трубопроводе	Вертикальная или горизонтальная установка
ОПЦИИ	Диски слюдяные для пара

ОГРАНИЧЕНИЯ ПРИМЕНЕНИЯ СМОТРОВОГО СТЕКЛА ADCA DW40SS

PN40 / Класс 300*	PN25*	Класс 150**	Допустимая температура,^оС
Допустимое давление, бар			Допустимая температура,^оС
40	25	19,3	-10/50
37,1	23,2	17,7	100
35,2	22	15,8	150
33,3	20,8	14	200
28,7	17,9	11,7	280

* Согласно EN 1092-1: 2018; ** Согласно EN 1759-1: 2004.
Примечание:для работы с паром используйте слюдяные экранирующие диски, номинал PN 40 для размеров до DN 25; Номинальное значение PN 25 для размеров от DN 32 до DN 50; номинальное значение PN 40 или ниже для резьбовых версий.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ СМОТРОВОГО СТЕКЛА ADCA DW40SS



№	Наименование	Материал
№	Наименование	1/2"-1" DN15-25 мм	11/4"-2" DN32-50 мм
1	Корпус	Угл.сталь P250GH / 1.0460	Угл.сталь S355JR / 1.0045 P250GH / 1.0460
2	Крышка	Угл.сталь P250GH / 1.0460	Угл.сталь S355JR / 1.0045
3	Уплотнение*	Нержавеющая сталь / Графит
4	Стекло*	Закаленное боросиликатное стекло
5	Болты	-	Сталь 8.8

* Доступные к заказу запасные части.

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ СМОТРОВОГО СТЕКЛА ADCA DW40SS

ВЕРТИКАЛЬНАЯ ИЛИ ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	Резьбовое присоединение				PN40		Класс 150		Класс 300
Типоразмер, DN	A	В	С	Масса, кг	D	Масса, кг	D	Масса, кг	D	Масса, кг

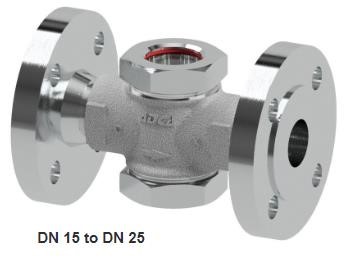

1/2" - DN15	90	80	60	1	150	2,8	150	2,2	150	2,6
3/4" - DN20	90	80	60	1	150	3,2	150	2,6	150	3,5
1" - DN25	100	87	65	1,2	160	3,7	160	3,3	160	4,1

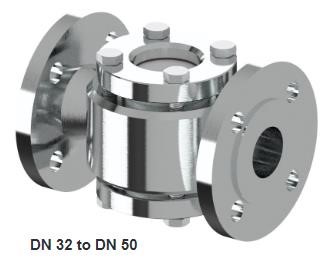

11/4" - DN32	130	115	114	7,4	180	11	180	10,2	180	11,3
11/2" - DN40	130	115	114	7,2	200	11,5	200	11,0	200	12,7
2" - DN50	130	125	114	7,7	230	13,5	230	13	230	14,3
