Указатель уровня ADCA LGC400, нержавеющая сталь, DN15, Тмакс 200С, резьбовой

Технические характеристики

Условный диаметр	15 мм
Условное давление	12 бар
Рабочая температура	до +200°С
Тип присоединения	Резьбовое
Межосевое раст.	до 1500 мм*

* - любой размер с точностью до 1 мм

Применение

Визуальный указатель уровня ADCA LGC400 применяется для остлеживания уровня уровня жидкости в различных емкостях. Исполнение из нержавеющей стали 316 Ti даёт возможность устанавливать на пищевых и чистых средах.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Указатель уровня ADCA LGC400, Нержавеющая сталь, DN 1/2"x14 мм, до 1500 мм, трубчатое стекло

ОПИСАНИЕ УКАЗАТЕЛЯ УРОВНЯ ADCA LGC400

Указатели уровня LGC400 предназначены для контроля работы и визуализации уровня жидкости в насосах, работающих под давлением, резервуарах и другом оборудовании. Данные указатели используются с трубчатым стеклом, которые могут устанавливаются в защитный кожух.

ОСНОВНЫЕ СВОЙСТВА УКАЗАТЕЛЯ УРОВНЯ ADCA LGC400

Полностью из нержавеющей стали
Простая и надежная конструкция
Уплотнения PTFE

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКАЗАТЕЛЯ УРОВНЯ ADCA LGC400

Типоразмер, DN	1/2"x 14 мм
Максимальное рабочее давление, Рр	12 бар
Максимальная рабочая температура	200°C
Присоединения	Внешнее резьбовое ISO 7 R
Исполнение	Нержавеющая сталь 316Ti/Боросиликатное стекло
ОПЦИИ	Исполнение со стеклом и защитным кожухом Нижнее подключение для дренажа 1/4"

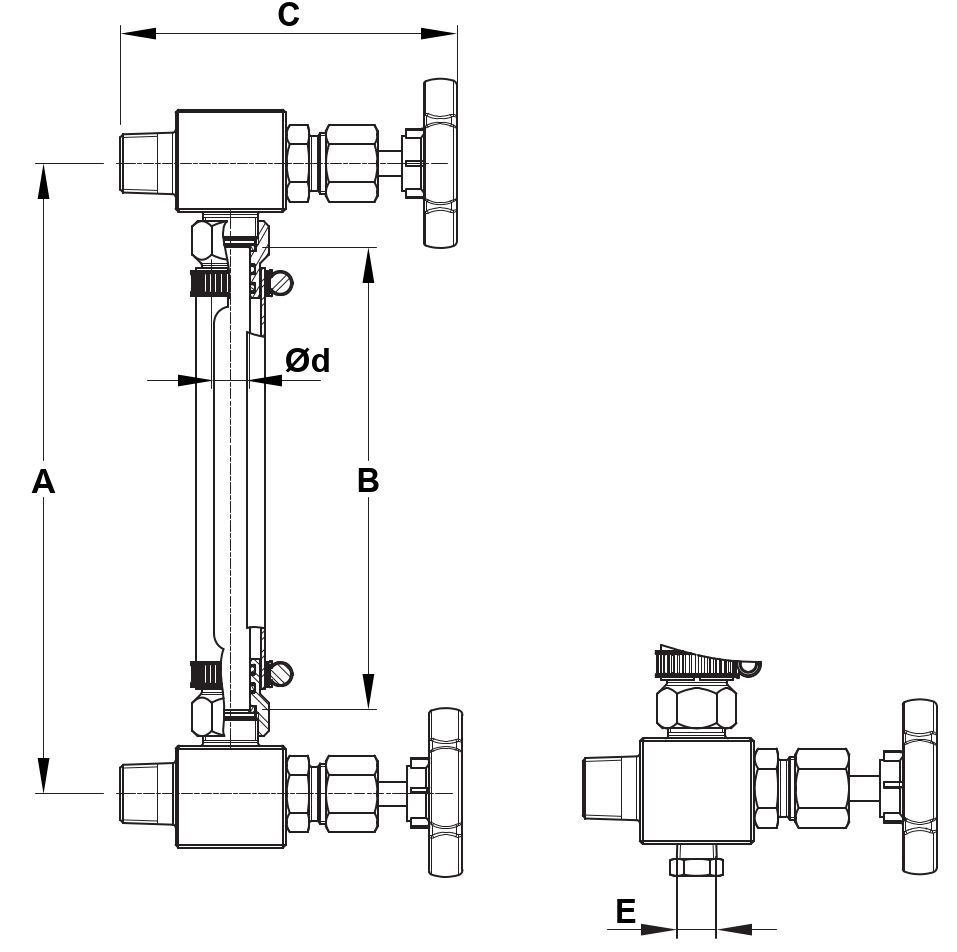

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ УКАЗАТЕЛЯ УРОВНЯ ADCA LGC400

Типоразмер, DN	А	B	C	d	E	Масса, кг
1/2"x14 мм	*	**	122	14	1/4"***	***

* Размеры, предоставляемые клиентом.

** Размер B получается вычитанием 61 мм из размера А

*** Внутренняя резьба NPT

**** Масса рассчитывается в зависимости от размеров А и В.

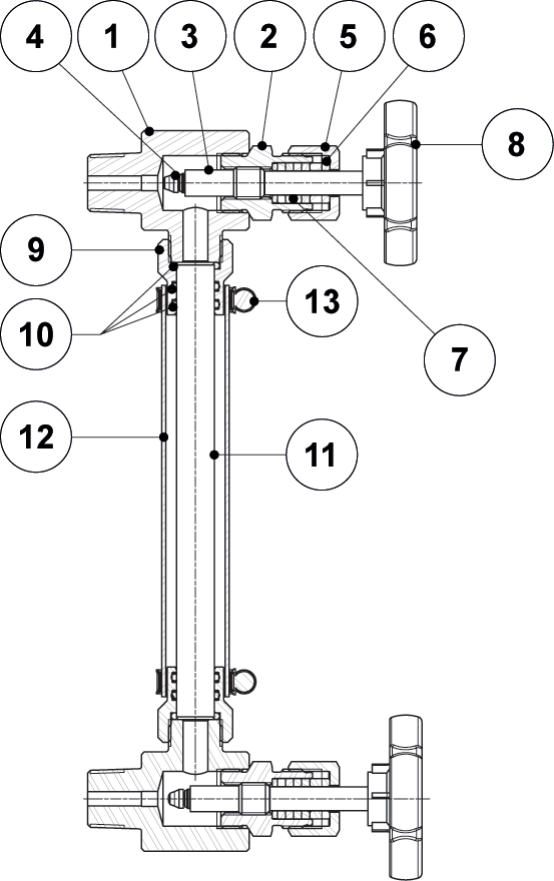

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ УКАЗАТЕЛЯ УРОВНЯ ADCA LGC400

№	Название	Материал
1	Корпус	AISI 316 Ti / 1.4571
2	Крышка	AISI 316 Ti / 1.4571
3	Шток	AISI 316 Ti / 1.4571
4	Заглушка	AISI 316 Ti / 1.4571
5	Гайка	AISI 316 Ti / 1.4571
6	Уплотнение сальника	AISI 316 Ti / 1.4571
7	Уплотнение	PTFE
8	Штурвал	PP GF30
9	Направляющая стекла	AISI 316 / 1.4401
10	O-ring	Viton
11	Стекло	Боросиликат
12	Направляющая защиты стекла	AISI 304 / 1.4301
13	Зажим шланга	Оцинкованная сталь

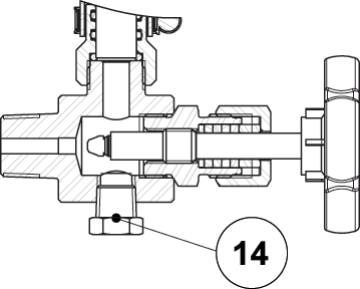

14	Заглушка	AISI 316 Ti / 1.4571
