СМОТРОВЫЕ СТЕКЛА С ОБРАТНЫМ КЛАПАНОМ ADCA SCKI

(Нержавеющая сталь, 1/2"-1")

ОПИСАНИЕ

Смотровые стекла ADCA SCKI – смотровые стекла со встроенным обратным клапаном разработаны для визуального контроля направления и состояния рабочей среды в трубопроводах, например, для отслеживания цвета продукта в ходе технологического процесса.

В пароконденсатных системах смотровые стекла используются для контроля правильной работы конденсатоотводчиков, во избежание утечек острого пара, и, как следствие, больших потерь энергии. В данном случае смотровые стекла рекомендуется устанавливать после конденсатоотводчиков.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN	1/2"-1"
Номинальное давление, PN	16 бар
Максимальное рабочее давление, Рр	10 бар при температуре 150^оС
Толщина стекла	5 мм
Рабочая среда	Насыщенный и перегретый пар, иные среды, совместимые с материалами конструкции
Материал исполнения	Нержавеющая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NTP
Монтаж на трубопроводе	Вертикальная (снизу вверх) или горизонтальная установка. SCKI следует устанавливать на расстоянии не менее 1 метра от конденсатоотводчика, чтобы защитить стекло от термического давления или ударов.
ОПЦИИ	Диски слюдяные для пара

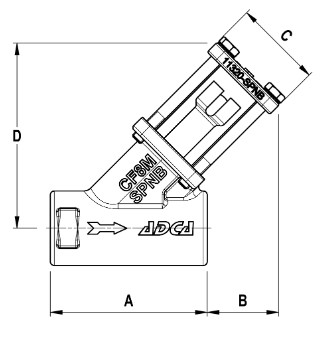

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN	A	В	С	D	Масса, кг
1/2"	80	36	45	95	0,9
3/4"	80	36	45	95	0,9
1"	90	40	56	110	1,3

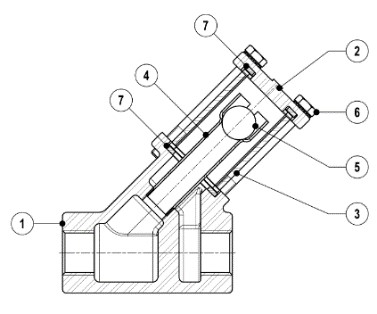

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

№	Наименование	Материал
1	Корпус	A351 CF8M / 1.4408
2	Крышка	A351 CF8M / 1.4408
3	Смотровая трубка	Закаленное боросиликатное стекло
4	Сливная трубка*	Медь
5	Обратный клапан	Нержавеющая сталь
6	Болты	Нержавеющая сталь A2-70
7	Уплотнение*	Графит

* Доступные к заказу запасные части.
