Стекло смотровое ADCA SW12, одностороннее, латунное, DN15...25, PN12, резьбовое

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	12 бар
Температура макс	150°С
Видимость	Одностороннее
Тип присоединения	Резьбовое

Применение

Смотровое стекло ADCA SW12 предназначено для визуального контроля за работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в конденсатную линию. В зависимости от материального исполнения может устнаваливаться на различных средах.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Стекло смотровое ADCA SW12, одностороннее, латунное, DN15...25, PN12, Тмакс +150°С, резьбовое

ОПИСАНИЕ СМОТРОВОГО СТЕКЛА ADCA SW12

Смотровые стекла ADCA SW12 – односторонние смотровые стекла, разработанные для визуального контроля направления и состояния рабочей среды в трубопроводах, например, для отслеживания цвета продукта в ходе технологического процесса. В пароконденсатных системах смотровые стекла используются для контроля правильной работы конденсатоотводчиков, во избежание утечек острого пара, и, как следствие, больших потерь энергии. В данном случае смотровые стекла рекомендуется устанавливать после конденсатоотводчиков.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМОТРОВОГО СТЕКЛА ADCA SW12

Типоразмер, DN	1/2"-1"
Номинальное давление, PN	16 бар
Максимальное рабочее давление, Рр	12 бар при температуре 150°С
Толщина стекла	5 мм
Рабочая среда	Насыщенный и перегретый пар, иные среды, совместимые с материалами конструкции
Материал исполнения	Латунь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NTP
Монтаж на трубопроводе	Вертикальная или горизонтальная установка
ОПЦИИ	Диски слюдяные для пара

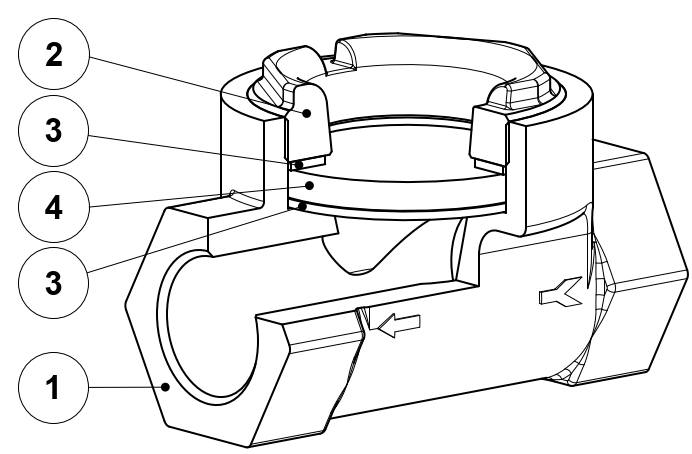

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ СМОТРОВОГО СТЕКЛА ADCA SW12

№	Наименование	Материал	Схема
1	Корпус	Латунь EN12165 / CuZn39Pb2
2	Крышка	Латунь EN12165 / CuZn39Pb2
3	Уплотнение	Нержавеющая сталь / Графит
4	Стекло*	Закаленное боросиликатное стекло

* Доступные к заказу запасные части.

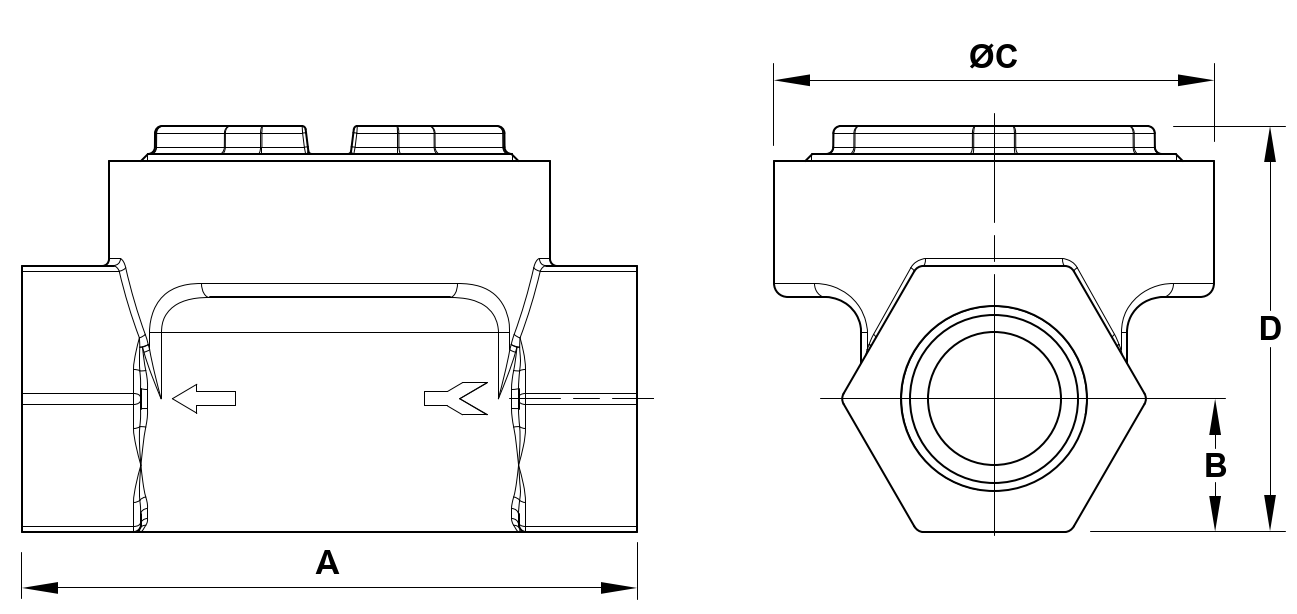

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ СМОТРОВОГО СТЕКЛА ADCA SW12

ВЕРТИКАЛЬНАЯ ИЛИ ГОРИЗОНТАЛЬНАЯ УСТАНОВКА

Типоразмер, DN	A	В	С	D	Масса, кг
1/2"	80	16	62	52	0,6
3/4"	88	19	62	57	0,9
1"	88	23	62	60	0,85
