Импульсный соленоидный клапан TORK PL1010, нормально-закрытый, алюминиевый, DN20...25, PN10, dP 0,5...8 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	20...25 мм
Перепад давления	0,5...8 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С

- для уплотнения Thermoplastik - Тмакс 120°С

- для уплотнения VITON - Тмакс 160°С

Применение

Импульсные клапаны TORK PL1010 — 2/2 ходовые нормально закрытые импульсные клапаны, предназначены для систем очистки воздуха.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
IJ02A111110	Клапан соленоидный PL101004N 230/50AC (T-P 500) 2/2 НЗ BSP 3/4" 25 мм 0.5-8 бар -10...+80С	5489.01 ₽	уточняйте
IJ02A111111	Клапан соленоидный PL101004N 24VDC (T-P 500) 2/2 НЗ BSP 3/4" 25 мм 0.5-8 бар -10...+80С	5489.01 ₽	уточняйте
IJ02A111112	Клапан соленоидный PL101005N 230/50AC (T-P 501) 2/2 НЗ BSP 1" 25 мм 0.5-8 бар -10...+80С, алюминий	5489.01 ₽	уточняйте
IJ02A111113	Клапан соленоидный PL101005N 24VDC (T-P 501) 2/2 НЗ BSP 1" 25 мм 0.5-8 бар -10...+80С	5489.01 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Импульсный соленоидный клапан TORK PL1010, нормально-закрытый, алюминиевый, DN20...25, PN10, dP 0,5...8 бар, внутренняя резьба

ОСОБЕННОСТИ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1010.04...05

PL1010 — 2/2 ходовые нормально закрытые импульсные клапаны, предназначены для систем очистки воздуха.
Рабочая среда–воздух.
Компактный дизайн, надежность, высокое качество исполнения, продолжительный срок службы.
Малое время срабатывания.
Температура рабочей среды: –20... +160°C.
Не предназначены для управления агрессивными жидкостями и газами.
Минимальный рабочий перепад давления 0,5 бар.
Клапаны имеют всю необходимую разрешительную документацию.
Некоторые применения: пылевые фильтры, бункеры, пылеуловители, покрасочные камеры.
Взаимозаменяемость катушек переменного и постоянного тока.
Импульсные клапаны должны использоваться на фильтрованных средах.
Импульсные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху.
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения — по запросу (NPT (ANSI 1.20.3)).

ОСНОВНЫЕ ПАРАМЕТРЫ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1010.04...05

Тип клапана	Нормально-закрытый
Диаметр клапана	DN20...25
Тип присоединения	внутренняя резьба
Рабочее давление	0.5... 8 бар
Рабочая температура	-10...+160°С
Стандартные напряжения (др. напряжения и 60 Гц — по запросу)	DC (=): 12 В, 24 В, 48 В, 110 В АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/50 Гц
Допуски напряжения	DC (=): +10/-5%, АС (~): +10/-15%
Степень защиты	IP65
Время срабатывания	открытие: 100 мс закрытие: 100 мс
Мнемосхема

Спецификация ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1010.04...05

Корпус:	Алюминий
Внутренние детали:	Нержавеющая сталь
Уплотнение:	NBR/VITON/Thermoplastik
Экранирующая катушка:	Медь
Седла:	Алюминий
Трубка сердечника:	Нержавеющая сталь
Пружины:	Нержавеющая сталь

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1010.04...05

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения:	DC (=): 12 В, 24 В, 48 В, 110 В АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5%, АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

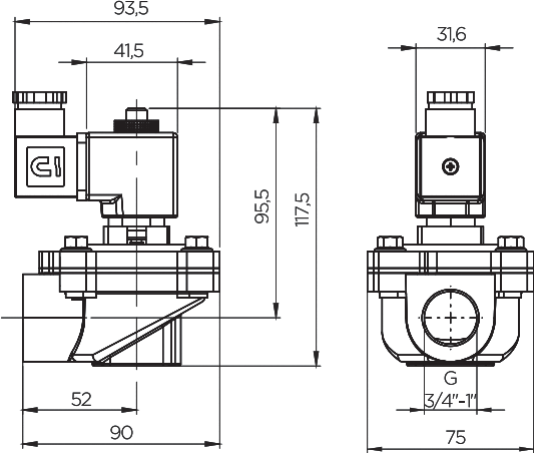

ГАБАРИТНЫЕ РАЗМЕРЫ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1010.04...05

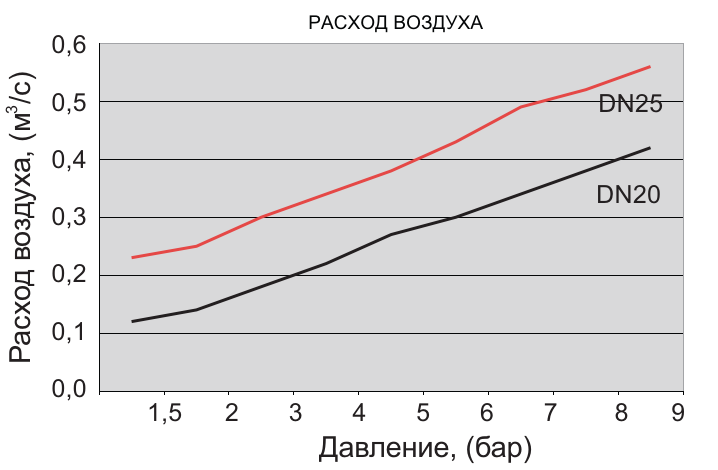

РАСХОД ВОЗДУХА ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1010.04...05

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1010.04...05

Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Перепад давления, (бар)		Температура рабочей среды, (°C)		Материал корпуса	Уплотнение	Масса, (кг)
Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Мин.	Макс.	Мин.	Макс.	Материал корпуса	Уплотнение	Масса, (кг)

3/4"						–10	80	Алюминий	NBR	0,69
	25	PL101004	150	0,5	8	–10	160	Алюминий	VITON
						–20	120	Алюминий	Thermoplastik
1"						–10	80	Алюминий	NBR	0,68
	30	PL101005	270	0,5	8	–10	160	Алюминий	VITON
						–20	120	Алюминий	Thermoplastik

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
