Импульсный соленоидный клапан TORK PL1030, нормально-закрытый, алюминиевый, DN20,25,40, PN10, dP 0,5...8 бар, обжимное уплотнение

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	20, 25, 40 мм
Перепад давления	0,5...8 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С

- для уплотнения Thermoplastik - Тмакс 120°С

- для уплотнения VITON - Тмакс 160°С

Применение

Импульсные клапаны TORK PL1030 — 2/2 ходовые нормально закрытые импульсные клапаны, предназначены для систем очистки воздуха. Данный клапан имеет присоединение к трубопроводу - под обжим

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Импульсный соленоидный клапан TORK PL1030, нормально-закрытый, алюминиевый, DN20,25,40, PN10, dP 0,5...8 бар, обжимное уплотнение

ОСОБЕННОСТИ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1030.04...07

PL1010 — 2/2 ходовые нормально закрытые импульсные клапаны, предназначены для систем очистки воздуха.
Рабочая среда–воздух.
Компактный дизайн, надежность, высокое качество исполнения, продолжительный срок службы.
Малое время срабатывания.
Температура рабочей среды: –20... +160°C.
Не предназначены для управления агрессивными жидкостями и газами.
Минимальный рабочий перепад давления 0,5 бар.
Клапаны имеют всю необходимую разрешительную документацию.
Некоторые применения: пылевые фильтры, бункеры, пылеуловители, покрасочные камеры.
Взаимозаменяемость катушек переменного и постоянного тока.
Импульсные клапаны должны использоваться на фильтрованных средах.
Импульсные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху.
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения — по запросу (NPT (ANSI 1.20.3)).

ОСНОВНЫЕ ПАРАМЕТРЫ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1030.04...07

Тип клапана	Нормально-закрытый
Диаметр клапана	DN20...40
Тип присоединения	под обжим трубопровода
Рабочее давление	0.5... 8 бар
Рабочая температура	-10...+160°С
Стандартные напряжения (др. напряжения и 60 Гц — по запросу)	DC (=): 12 В, 24 В, 48 В, 110 В АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/50 Гц
Допуски напряжения	DC (=): +10/-5%, АС (~): +10/-15%
Степень защиты	IP65
Время срабатывания	открытие: 100 мс закрытие: 100 мс
Мнемосхема

Спецификация ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1030.04...07

Корпус:	Алюминий
Внутренние детали:	Нержавеющая сталь
Уплотнение:	NBR/VITON/Thermoplastik
Экранирующая катушка:	Медь
Седла:	Алюминий
Трубка сердечника:	Нержавеющая сталь
Пружины:	Нержавеющая сталь

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1030.04...07

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения:	DC (=): 12 В, 24 В, 48 В, 110 В АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5%, АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

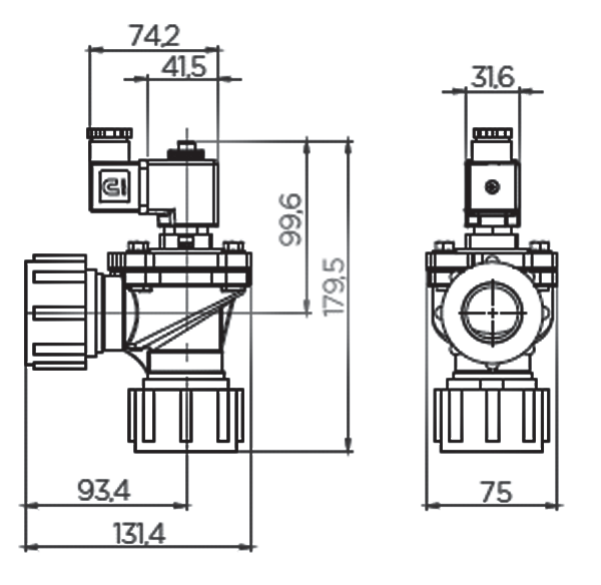

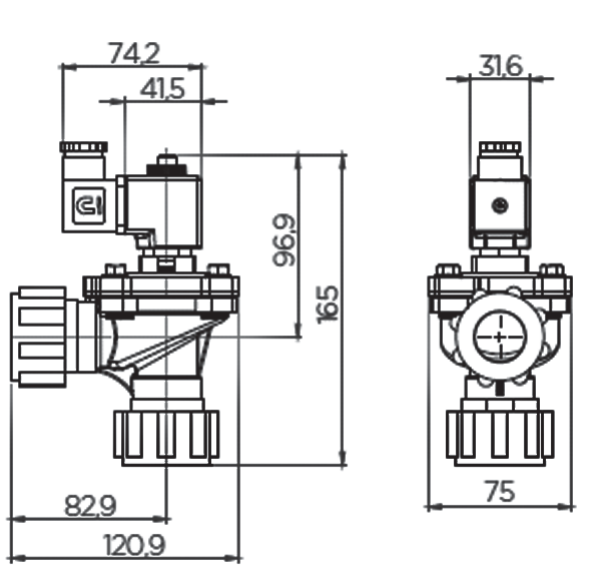

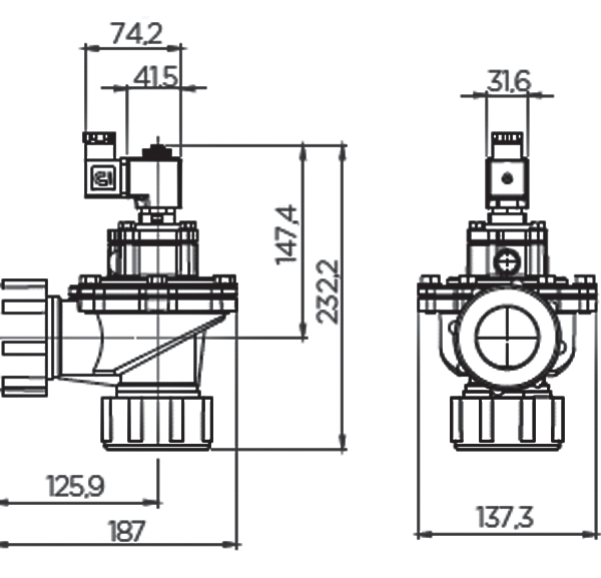

ГАБАРИТНЫЕ РАЗМЕРЫ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1030.04...07

РАСХОД ВОЗДУХА ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1030.04...07

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1030.04...07

Присоед. размер, (DN)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Перепад давления, (бар)		Температура рабочей среды, (°C)		Материал корпуса	Уплотнение	Масса, (кг)
				Мин.	Макс.	Мин.	Макс.
20	25	PL103004	150	0,5	8	–10	80	Алюминий	NBR	0,69
						–10	160	Алюминий	Viton
						–20	120	Алюминий	Thermoplastik
25	30	PL103005	270	0,5	8	–10	80	Алюминий	NBR	0,68
						–10	160	Алюминий	Viton
						–20	120	Алюминий	Thermoplastik
40	44	PL103007	774	0,5	8	–10	80	Алюминий	NBR	1,4
						–10	160	Алюминий	Viton
						–20	120	Алюминий	Thermoplastik

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
