Импульсный соленоидный клапан TORK PL1070, нормально-закрытый, алюминиевый, DN40-50, PN10, dP 0,5...8 бар, фланец/обжимное уплотнение

Импульсный соленоидный клапан TORK PL1070, нормально-закрытый, алюминиевый, DN40-50, PN10, dP 0,5...8 бар, фланец/обжимное уплотнение

Технические характеристики
Тип клапана Нормально-закрытый
Условный диаметр 40...50 мм
Перепад давления 0,5...8 бар
Рабочая температура -10...+160°С*
Питание 24...220 АС/DC
Тип присоединения фланец/под обжим
*- для уплотнения NBR - Тмакс 80°С
- для уплотнения Thermoplastik - Тмакс 120°С
- для уплотнения VITON - Тмакс 160°С
Применение

Импульсные клапаны TORK PL1070 — 2/2 ходовые нормально закрытые импульсные клапаны, предназначены для систем очистки воздуха. Данный клапан имеет присоединение к трубопроводу фланцевое и на выходе -  под обжим

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Импульсный соленоидный клапан TORK PL1070, нормально-закрытый, алюминиевый, DN40-50, PN10, dP 0,5...8 бар, фланец/обжимное уплотнение



ОСОБЕННОСТИ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1070.05...07

  • PL1010 — 2/2 ходовые нормально закрытые импульсные клапаны, предназначены для систем очистки воздуха.
  • Рабочая среда–воздух.
  • Компактный дизайн, надежность, высокое качество исполнения, продолжительный срок службы.
  • Малое время срабатывания.
  • Температура рабочей среды: –20... +160°C.
  • Не предназначены для управления агрессивными жидкостями и газами.
  • Минимальный рабочий перепад давления 0,5 бар.
  • Клапаны имеют всю необходимую разрешительную документацию.
  • Некоторые применения: пылевые фильтры, бункеры, пылеуловители, покрасочные камеры.
  • Взаимозаменяемость катушек переменного и постоянного тока.
  • Импульсные клапаны должны использоваться на фильтрованных средах.
  • Импульсные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху.
  • Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения — по запросу (NPT (ANSI 1.20.3)).



ОСНОВНЫЕ ПАРАМЕТРЫ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1070.05...07

Тип клапана Нормально-закрытый
Диаметр клапана (вход фланец / выход- под обжим) DN40/25 и 50/40
Тип присоединения внутренняя резьба
Рабочее давление 0.5... 8 бар
Рабочая температура  -10...+160°С
Стандартные напряжения  (др. напряжения и 60 Гц — по запросу) DC (=): 12 В, 24 В, 48 В, 110 В
АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/50 Гц
Допуски напряжения DC (=): +10/-5%, АС (~): +10/-15%
Степень защиты IP65
Время срабатывания
открытие: 100 мс
закрытие: 100 мс
Мнемосхема



Спецификация ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1070.05...07

Корпус: Алюминий
Внутренние детали: Нержавеющая сталь
Уплотнение: NBR/VITON/Thermoplastik
Экранирующая катушка: Медь
Седла: Алюминий
Трубка сердечника: Нержавеющая сталь
Пружины: Нержавеющая сталь



ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1070.05...07

Продолжительность работы: ED 100%
Класс изоляции катушки: Н (180°C)
Пропитка катушки: Стекловолокно полиэстера
Изоляция катушки: Усиленное стекловолокно
Температура окружающей среды: от -10°C до +60°C
Степень защиты: IP 65 (EN 60529) при правильном присоединении
Электрический разъем: Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема: ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность: IEC 335
Стандартные напряжения:
DC (=): 12 В, 24 В, 48 В, 110 В
АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения: DC (=): +10/-5%, АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

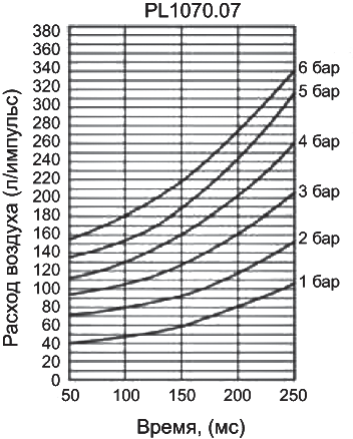

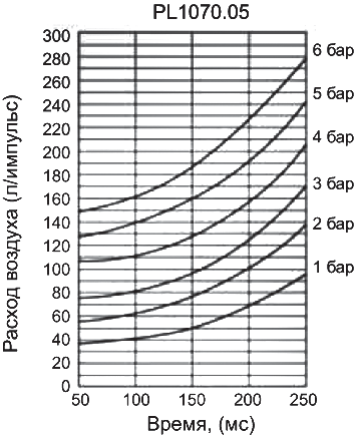

РАСХОД ВОЗДУХА  ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1070.05...07





 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА TORK PL1070.05...07

Присоед.
размер, (DN)		 Обжимное
присоед.
на выходе, (DN)		 Проход.
сечение, (мм)		 Номер по
каталогу		 Пропускная
способность Kv,
(л/мин)		 Перепад
давления, (бар)		 Температура рабочей
среды, (°C)		 Материал
корпуса		 Уплотнение Масса, (кг)
Мин. Макс. Мин. Макс.

40 25 30 PL107005 560 0,5 8 –10 80 Алюминий NBR 0,92
–10 160 Алюминий Viton
–20 120 Алюминий Thermoplastik
50 40 44 PL107007 984 0,5 8 –10 80 Алюминий NBR 1,75
–10 160 Алюминий Viton
–20 120 Алюминий Thermoplastik

Полезная информация
1 бар:14,5 PSI:10 м H2O:10 Н/см2:1 кг/см2:105Па; 1 PSI:69 мбар; 1 м3/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м3/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
