Клапан с пневмоприводом TORK PP1060 и PP1061, нормально-закрытый/нормально-открытый, нержавеющая сталь, DN10...50, PN16, фланцевые

Технические характеристики

Тип клапана	Нормально-закрытый Нормально-открытый
Условный диаметр	10...50 мм
Перепад давления	0...16 бар
Рабочая температура	-10...+180°С
Питание воздуха	4...6 бар
Тип присоединения	фланцевое

Применение

Клапана с пневмоприводом TORK PP1060 и PP1061 Предназначены для управления нейтральными и агрессивными жидкостями и газами: вода, воздух, пар, природный газ, химические и органические вещества, продукты переработки нефти, фармацевтические и пищевые среды в широком диапазоне применений. Корпус клапана и пневмопривода выполнены из нержавеющей стали

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Клапан с пневмоприводом TORK PP1060 и PP1061, нормально-закрытый/нормально-открытый, нержавеющая сталь, DN10...50, PN16, фланцевые

ОСОБЕННОСТИ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1060/PP1061

Предназначены для управления нейтральными и агрессивными жидкостями и газами: вода, воздух, пар, природный газ, химические и органические вещества, продукты переработки нефти, фармацевтические и пищевые среды в широком диапазоне применений
Температура рабочей среды: от -10°C до +180°C
Высокая пропускная способность благодаря угловой форме протока
Надежность, компактность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Подходит для вакуумных применеий
Подходит для тяжелых условий эксплуатации
Применения: обработка водой, стерилизация, покраска, очистные сооружения и т.д.
Клапаны имеют всю необходимую разрешительную документацию
Стандарт фланцевого присоединения по DIN 1092-1 B (ГОСТ 33259-2015 тип 01 исп В)

ОСНОВНЫЕ ПАРАМЕТРЫ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1060/PP1061

Тип клапана	Нормально открытый Нормально-закрытый

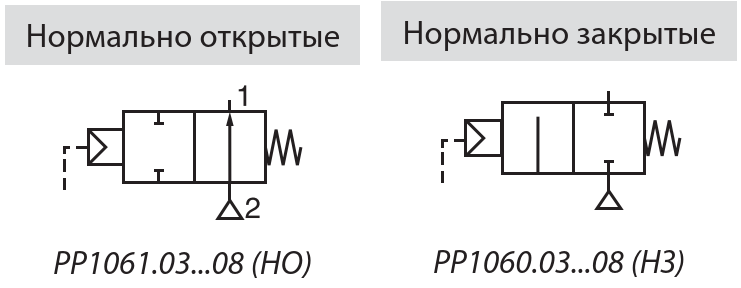

Пневматическая схема
Диаметр клапана	DN15...50
Тип присоединения	фланцевое
Рабочее давление	до 16 бар (в зависимости от диаметра)
Рабочая температура	-10...+180°С
Давление управленияющей среды	4...6 бар
Присоединение распределительного клапана	G 1/4"

СПЕЦИФИКАЦИЯ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1020/PP1021

Корпус:	Нерж. сталь AISI 316
Привод:	Нерж. сталь AISI 316
Внутренние детали:	Нерж. сталь
Уплотнение:	PTFE
Седло:	Нерж. сталь
Уплотнения - FPM (VITON), EPDM - по запросу

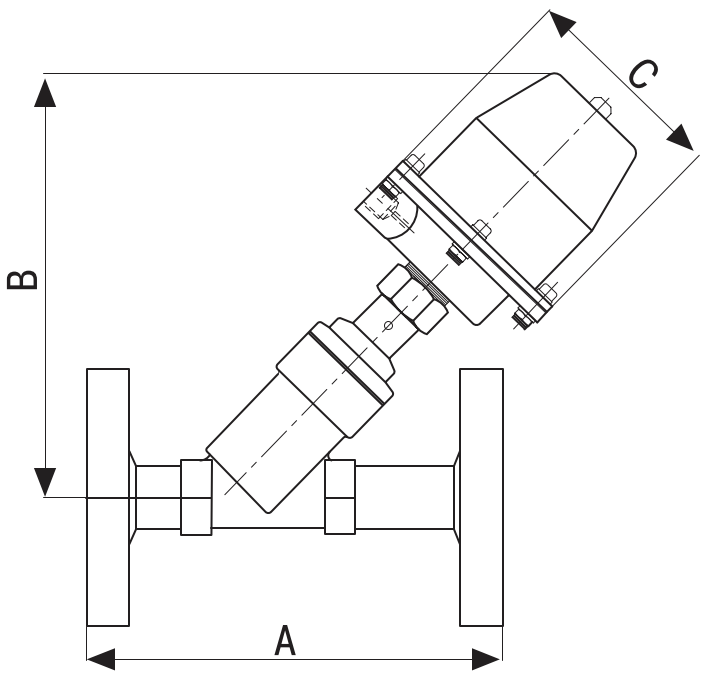

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1060/PP1061 (мм)

Схема	DN	А	В	С
	15	150	178	96
	20	150	185	96
	25	160	185	96
	32	180	234	112
	40	200	240	112
	50	230	248	112

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1060/PP1061

Присоед. размер,(DN)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Перепад давления,(бар)		Управляющее давление, (бар)		Температура рабочей среды, (°C)			Материал корпуса и привода	Уплотнение	Масса, (кг)
Присоед. размер,(DN)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.	(мм)	Материал корпуса и привода	Уплотнение	Масса, (кг)

Нормально закрытые
15	15	PP1060.03	98	–1	16	4	8	–10	180	63	Нерж. сталь	PTFE	3,5
20	20	PP1060.04	170	–1	12	4	8	–10	180	63	Нерж. сталь	PTFE	3,79
25	25	PP1060.05	305	–1	8	4	8	–10	180	63	Нерж. сталь	PTFE	4,27
32	32	PP1060.06	460	–1	12	4	8	–10	180	80	Нерж. сталь	PTFE	7
40	40	PP1060.07	750	–1	8	4	8	–10	180	80	Нерж. сталь	PTFE	8,7
50	50	PP1060.08	1050	–1	6	4	8	–10	180	80	Нерж. сталь	PTFE	9,65
Нормально открытые
15	15	PP1061.03	98	–1	10	4	8	–10	180	63	Нерж. сталь	PTFE	3,5
20	20	PP1061.04	170	–1	10	4	8	–10	180	63	Нерж. сталь	PTFE	3,79
25	25	PP1061.05	305	–1	8	4	8	–10	180	63	Нерж. сталь	PTFE	4,27
32	32	PP1061.06	460	–1	8	4	8	–10	180	80	Нерж. сталь	PTFE	7
40	40	PP1061.07	750	–1	6	4	8	–10	180	80	Нерж. сталь	PTFE	8,7
50	50	PP1061.08	1050	–1	6	4	8	–10	180	80	Нерж. сталь	PTFE	9,65

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/ см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: PTFE - политетрафторэтилен, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
