Клапан с пневмоприводом TORK PP1090 и PP1091, нормально-закрытый/нормально-открытый, нержавеющая сталь, DN10...50, PN16, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый Нормально-открытый
Условный диаметр	10...50 мм
Перепад давления	0...16 бар
Рабочая температура	-10...+180°С
Питание воздуха	4...6 бар
Тип присоединения	внутренняя резьба

Применение

Клапана с пневмоприводом TORK PP1020 и PP1021 Предназначены для управления нейтральными и агрессивными жидкостями и газами: вода, воздух, пар, природный газ, химические и органические вещества, продукты переработки нефти, фармацевтические и пищевые среды в широком диапазоне применений. Корпус клапана и пневмопривода выполнены из нержавеющей стали

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Клапан с пневмоприводом TORK PP1090 и PP1091, нормально-закрытый/нормально-открытый, нержавеющая сталь/пластик, DN10...50, PN16, внутренняя резьба

ОСОБЕННОСТИ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1090/PP1091

Предназначены для управления нейтральными и агрессивными жидкостями и газами: вода, воздух, пар, природный газ, химические и органические вещества, продукты переработки нефти, фармацевтические и пищевые среды в широком диапазоне применений
Температура рабочей среды: от -10°C до +180°C
Пластиковый корпус пневмопривода
Максимальный перепад давления до 16 бар на всех диаметрах присоединения
Высокая пропускная способность благодаря угловой форме протока
Надежность, компактность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Подходит для вакуумных применеий
Подходит для тяжелых условий эксплуатации
Применения: обработка водой, стерилизация, покраска, очистные сооружения и т.д.
Клапаны имеют всю необходимую разрешительную документацию
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))

ОСНОВНЫЕ ПАРАМЕТРЫ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1090/PP1091

Тип клапана	Нормально открытый Нормально-закрытый

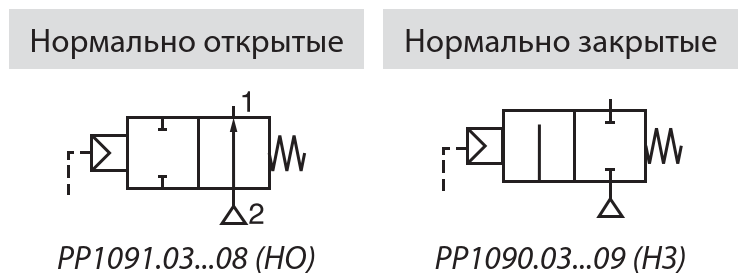

Пневматическая схема
Диаметр клапана	DN15...50
Тип присоединения	внутренняя резьба
Рабочее давление	до 16 бар
Рабочая температура	-10...+180°С
Давление управленияющей среды	4...6 бар
Присоединение распределительного клапана	G 1/4"

СПЕЦИФИКАЦИЯ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1090/PP1091

Корпус:	Нерж. сталь AISI 316
Привод:	Пластик
Внутренние детали:	Нерж. сталь
Уплотнение:	PTFE
Седло:	Нерж. сталь
Уплотнения - FPM (VITON), EPDM - по запросу

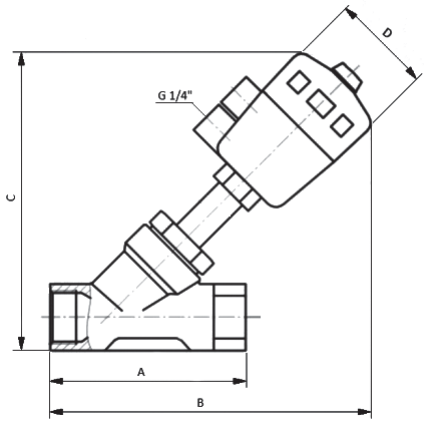

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1090/PP1091 (мм)

Схема	DN	A	B	C	D
	15	85	172	137	64
	20	95	178	145	64
	25	105	210	165	64
	32	120	220	180	80
	40	130	228	190	80
	50	130	268	245	100
	65	150	292	272	126

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА С ПНЕВМОПРИВОДОМ TORK PP1090/PP1091

Присоед. размер, (G)	Проход. сечение, мм	Номер по каталогу	Пропускная способность, Kv (л/мин)	Перепад давления, (бар)		t°раб. ср., (°C)		Диам. привода,	Материал корпуса	Уплотнение	Масса, (кг)
Присоед. размер, (G)	Проход. сечение, мм	Номер по каталогу	Пропускная способность, Kv (л/мин)	Мин.	Макс.	Мин.	Макс.	(мм)	Материал корпуса	Уплотнение	Масса, (кг)

Нормально закрытые
1/2	13	PP109003	70	–1	16	–10	180	50	Нерж. сталь	PTFE	0,8
3/4	20	PP109004	141	–1	16	–10	180	50	Нерж. сталь	PTFE	1,05
1	25	PP109005	166	–1	16	–10	180	50	Нерж. сталь	PTFE	1,15
1¹/₄	32	PP109006	416	–1	16	–10	180	63	Нерж. сталь	PTFE	2,15
1¹/₂	40	PP109007	583	–1	16	–10	180	63	Нерж. сталь	PTFE	2,45
2	50	PP109008	666	–1	16	–10	180	80	Нерж. сталь	PTFE	4
2¹/₂	65	PP1090.09	1500	–1	16	–10	180	100	Нерж. сталь	PTFE	8,1
Нормально открытые
1/2	13	PP109103	70	–1	16	–10	180	50	Нерж. сталь	PTFE	0,8
3/4	20	PP109104	141	–1	16	–10	180	50	Нерж. сталь	PTFE	1,05
1	25	PP109105	166	–1	16	–10	180	50	Нерж. сталь	PTFE	1,15
1¹/₄	32	PP109106	416	–1	16	–10	180	63	Нерж. сталь	PTFE	2,15
1¹/₂	40	PP109107	583	–1	16	–10	180	63	Нерж. сталь	PTFE	2,45
2	50	PP109108	666	–1	16	–10	180	80	Нерж. сталь	PTFE	4

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/ см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: PTFE - политетрафторэтилен, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
