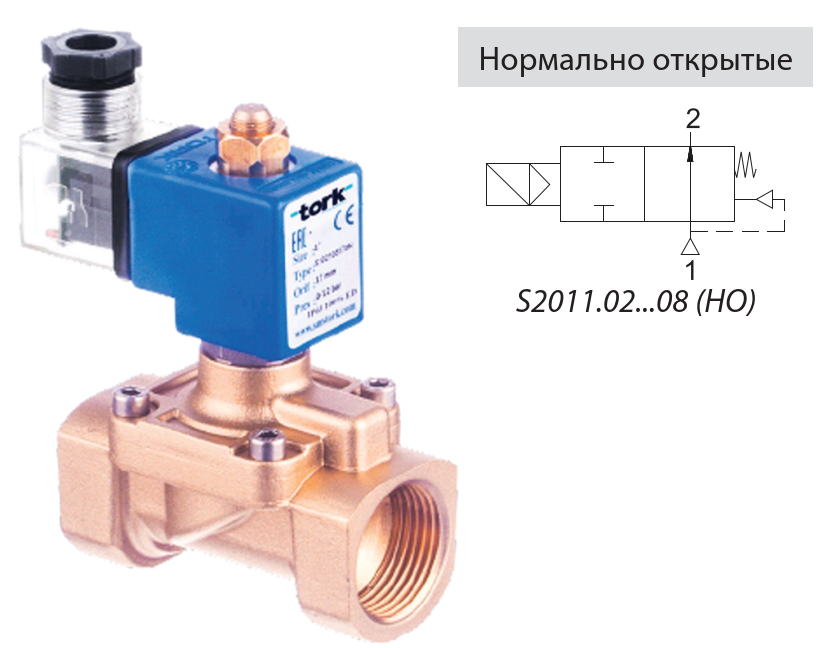

Клапан соленоидный TORK S2011.02...08, на пар и перегретую воду, нормально-открытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0,5...5 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-открытый
Условный диаметр	10...50 мм
Перепад давления	0,5...5 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

- для уплотнения VITON - Тмакс 160°С
- для уплотнения EPDM - Тмакс 140°С (DN32...50)

Применение

Соленоидные клапаны TORK серии S2011.02...08, нормально-открытые, 2/2 ходовые, непрямого действия предназначены для управления перегретой водой и паром в широком диапазоне применений.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Клапан соленоидный TORK S2011.02...08, на пар и перегретую воду, нормально-открытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0,5...5 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного TORK S2011.02...08

Предназначены для управления перегретой водой и паром в широком диапазоне применений
Температура рабочей среды: от -10°C до +140°C и 160°C
Не предназначены для управления агрессивными жидкостями и газами
Минимальный рабочий перепад давления 0,5 бар
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Клапаны имеют всю необходимую разрешительную документацию
Применения: прачечные, автомойки, химчистки, стерилизаторы, гладильные установки
Взаимозаменяемость катушек переменного и постоянного тока
Соленоидные клапаны должны использоваться на фильтрованных средах
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))

Спецификация Клапана соленоидного TORK S2011.02...08

Корпус:	Латунь
Внутренние детали:	Нержавеющая сталь и латунь
Уплотнение:	PTFE DN10....25 EPDM DN32...50
Экранирующая катушка:	Медь
Седла:	Латунь
Трубка сердечника:	Нерж. сталь
Пружины:	Нерж. сталь
ОПЦИЯ : Корпус - никелированная латунь - по запросу

МАРКИРОВКА Клапана соленоидного серии TORK S2011.02...08

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S2011.02...08

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения:	DC (=): 12 В, 24 В, 48 В, 110 В
(Другие напряжения и 60 Гц - по запросу)	АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5% АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S2011.02...08

Макс. вязкость:	5°Е (~37 сСт или мм²/с)
Время срабатывания:	открытие: 400-1600 мс закрытие: 1000-2000 мс
Макс. допустимое давление:	5 бар
Температура раб. среды:
для FPM (VITON):	от -10°C до +160°C
для EPDM:	от -10°C до +140°C

S2011.03...05

S2011.06...08

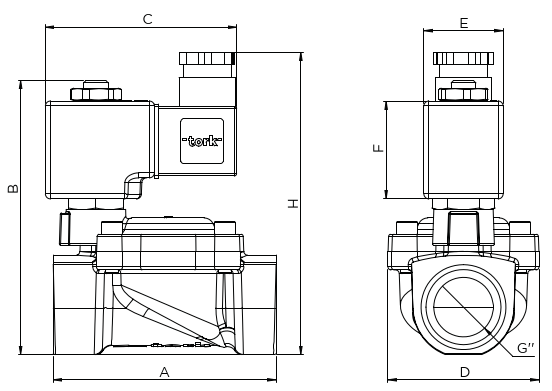

ГАБАРИТНЫЕ РАЗМЕРЫ (мм) Клапана соленоидного TORK S2011.02...08

G	A	B	C	D	E	F	K	H	I
3/8"	75	97	32	45	91,3	37,5	52	76	108
1/2"	79	100	32	45	92	39,5	52	76	110
3/4"	85	107,5	32	45	94	41,5	52	76	118
1"	87,9	115	32	45	101	42,5	52	76	124
1¹/₄"	141	143	32	45	76	96,5	110,7	156	-
1¹/₂"	139	143	32	45	76	96,5	110,7	156	-
2	145,6	153	32	45	76	96,5	110,7	165,5	-

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S2011.02...08

прис. размер	проход. сечение	номер по каталогу	пропускная способность Kv	перепад давления, (бар)		температура рабочей среды, (°C)		материал корпуса	уплотнение	масса
G	мм	номер по каталогу	л/мин	мин.	макс.	мин.	макс.	материал корпуса	уплотнение	кг
3/8	12,5	S201102125T	48	0,5	5	-10	160	латунь	PTFE	0,69
1/2	14,5	S201103145T	70	0,5	5	-10	160	латунь	PTFE	0,72
3/4	17	S201104170T	85	0,5	5	-10	160	латунь	PTFE	0,81
1	17	S201105170T	90	0,5	5	-10	160	латунь	PTFE	0,98
1 1/4	30	S201106460E	250	0,5	3	-10	140	латунь	EPDM	2,66
1 1/2	39	S201107460E	370	0,5	3	-10	140	латунь	EPDM	2,56
2	46	S201108460E	450	0,5	3	-10	140	латунь	EPDM	2,99

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
2 бара пара:120°C, 3 бара пара:133°C, 4 бара пара:143°C, 5 бар:151°C, 6 бар пара:158°C
Уплотнения: PTFE - политетрафторэтилен, EPDM - этилен-пропиленовый эластомер.
