Импульсный клапан с пневматическим управлением TORK PL1020, нормально-закрытый, алюминиевый, DN40...80, PN10, dP 0,5...8 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	40...80 мм
Перепад давления	0,5...8 бар
Рабочая температура	-10...+160°С*
Питание воздуха	до 6-ти бар
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С

- для уплотнения Thermoplastik - Тмакс 120°С

- для уплотнения VITON - Тмакс 160°С

Применение

Импульсные клапаны с пневматическим управлением TORK PL1020 — 2/2 ходовые нормально закрытые импульсные клапаны, предназначены для систем очистки воздуха.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Импульсный клапан с пневматическим управлением TORK PL1020, нормально-закрытый, алюминиевый, DN40...80, PN10, dP 0,5...8 бар, внутренняя резьба

ОСОБЕННОСТИ ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1020.07...10

PL1010 — 2/2 ходовые нормально закрытые импульсные клапаны, предназначены для систем очистки воздуха.
Рабочая среда–воздух.
Компактная конструкция без катушки, надежность, высокое качество исполнения, продолжительный срок службы.
Малое время срабатывания.
Температура рабочей среды: –20... +160°C.
Не предназначены для управления агрессивными жидкостями и газами.
Минимальный рабочий перепад давления 0,5 бар.
Клапаны имеют всю необходимую разрешительную документацию.
Некоторые применения: пылевые фильтры, бункеры, пылеуловители, покрасочные камеры.
Импульсные клапаны должны использоваться на фильтрованных средах.
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения — по запросу (NPT (ANSI 1.20.3)).

ОСНОВНЫЕ ПАРАМЕТРЫ ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1020.07...10

Тип клапана	Нормально-закрытый
Диаметр клапана	DN40...80
Тип присоединения	внутренняя резьба
Рабочее давление	0.5... 8 бар
Рабочая температура	-10...+160°С

Спецификация ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1020.07...10

Корпус:	Алюминий
Внутренние детали:	Нержавеющая сталь
Уплотнение:	NBR/VITON/Thermoplastik
Экранирующая катушка:	Медь
Седла:	Алюминий
Трубка сердечника:	Нержавеющая сталь
Пружины:	Нержавеющая сталь

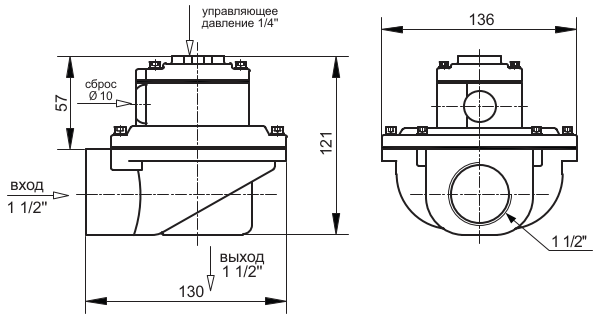

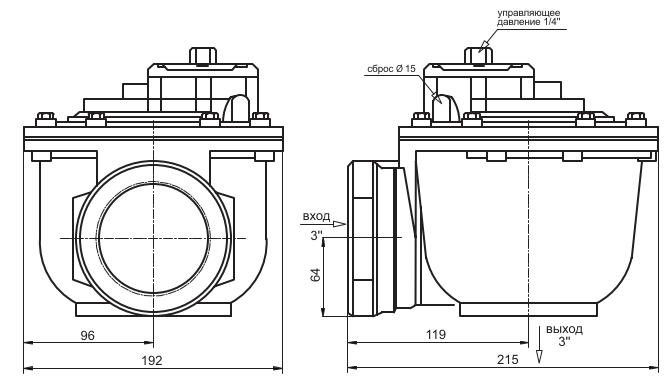

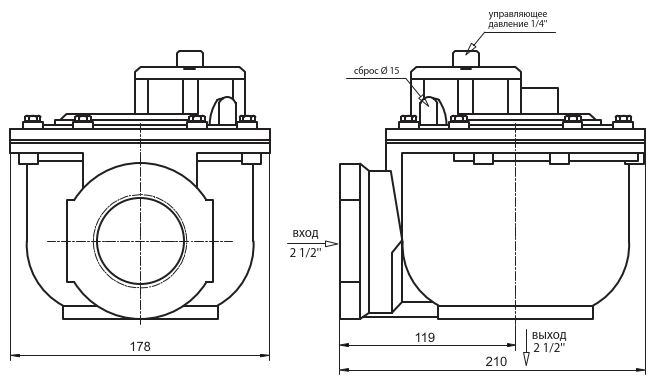

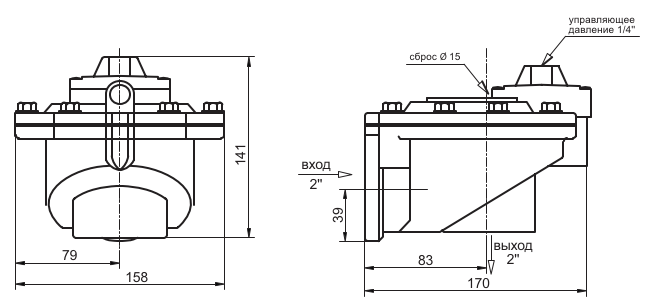

ГАБАРИТНЫЕ РАЗМЕРЫ ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1020.07...10

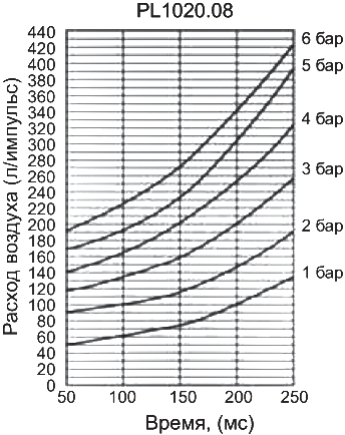

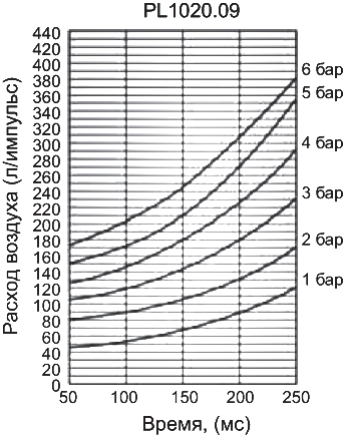

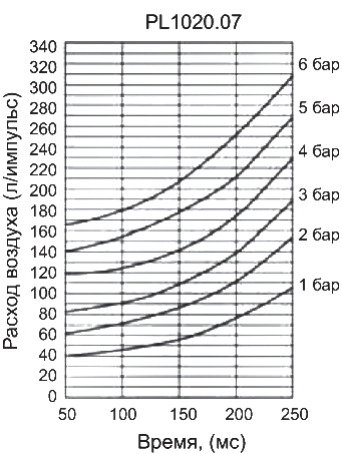

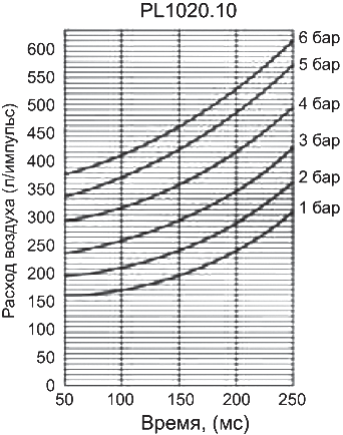

РАСХОД ВОЗДУХА ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1020.07...10

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1020.07...10

Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/ мин)	Перепад давления, (бар)		Температура рабочей среды, (°C)		Материал корпуса	Уплотнение	Масса, (кг)
				Мин.	Макс.	Мин.	Макс.

1¹/₂"	44	PL102007	774	0,5	8	–10	+80	Алюминий	NBR	1,4
						–10	+160	Алюминий	VITON
						–20	+120	Алюминий	Thermoplastik

2"	50	PL102008	1065	3	8	–10	+80	Алюминий	NBR	2,25
						–10	+160	Алюминий	VITON

2¹/₂"	62	PL102009	1378	3	8	–10	+80	Алюминий	NBR	3,47
						–10	+160	Алюминий	VITON

3"	76	PL102010	2040	3	8	–10	+80	Алюминий	NBR	3,8
						–10	+160	Алюминий	VITON

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
