Импульсный клапан с пневматическим управлением TORK PL1050, нормально-закрытый, алюминиевый, DN20,25,40 PN10, dP 0,5...8 бар, обжимное уплотнение

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	20, 25, 40 мм
Перепад давления	0,5...8 бар
Рабочая температура	-10...+160°С*
Питание воздуха	6 бар
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С

- для уплотнения Thermoplastik - Тмакс 120°С

- для уплотнения VITON - Тмакс 160°С

Применение

Импульсные клапаны с пневматическим управлением TORK PL1050 — 2/2 ходовые нормально закрытые импульсные клапаны, предназначены для систем очистки воздуха. Данный клапан имеет присоединение к трубопроводу - под обжим

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Импульсный клапан с пневматическим управлением TORK PL1050, нормально-закрытый, алюминиевый, DN20,25,40 PN10, dP 0,5...8 бар, обжимное уплотнение

ОСОБЕННОСТИ ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1050.04...07

PL1050 — 2/2 ходовые нормально закрытые импульсные клапаны с пневмоуправлением, предназначены для систем очистки воздуха.
Рабочая среда–воздух.
Компактный дизайн, надежность, высокое качество исполнения, продолжительный срок службы.
Малое время срабатывания.
Температура рабочей среды: –20... +160°C.
Не предназначены для управления агрессивными жидкостями и газами.
Минимальный рабочий перепад давления 0,5 бар.
Клапаны имеют всю необходимую разрешительную документацию.
Некоторые применения: пылевые фильтры, бункеры, пылеуловители, покрасочные камеры.
Импульсные клапаны должны использоваться на фильтрованных средах.
Импульсные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, подача воздуха.
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения — по запросу (NPT (ANSI 1.20.3)).

ОСНОВНЫЕ ПАРАМЕТРЫ ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1050.04...07

Тип клапана	Нормально-закрытый
Диаметр клапана	DN20,25,40
Тип присоединения	под обжим трубопровода
Рабочее давление	0.5... 8 бар
Рабочая температура	-10...+160°С
Давление управляющего воздуха	до 8-ми бар

Спецификация ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1050.04...07

Корпус:	Алюминий
Внутренние детали:	Нержавеющая сталь
Уплотнение:	NBR/VITON/Thermoplastik
Седла:	Алюминий
Трубка сердечника:	Нержавеющая сталь
Пружины:	Нержавеющая сталь

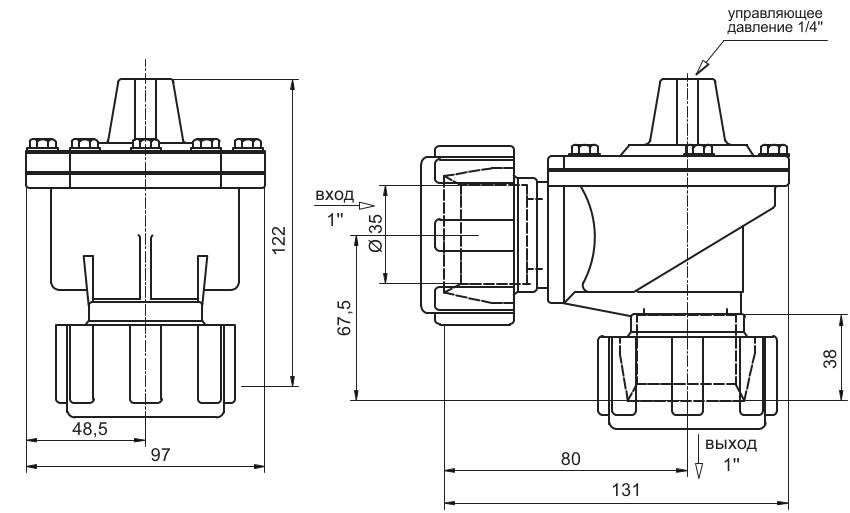

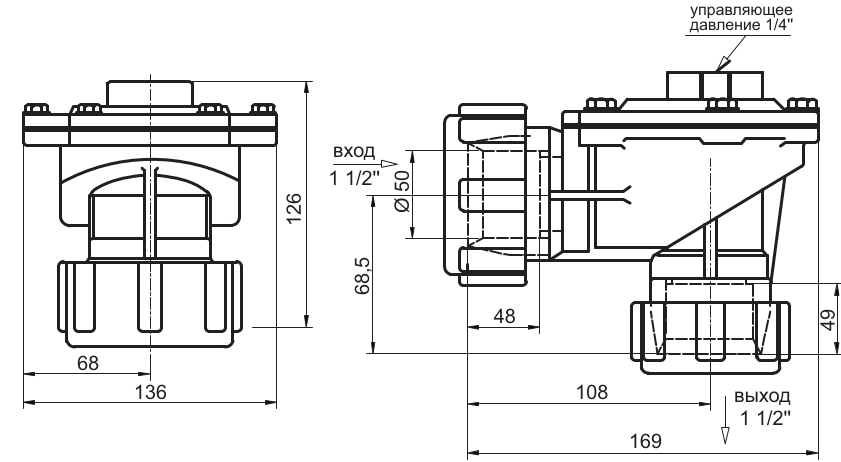

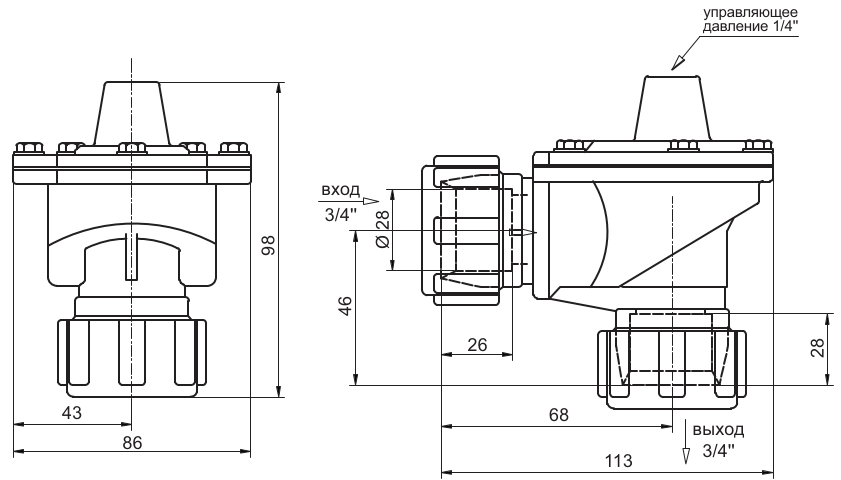

ГАБАРИТНЫЕ РАЗМЕРЫ ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1050.04...07

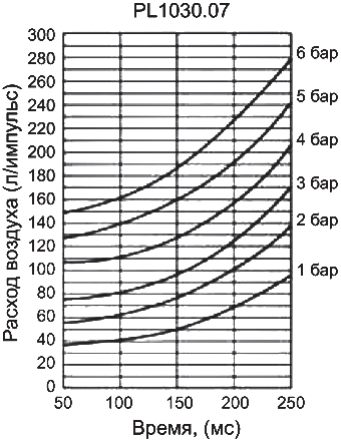

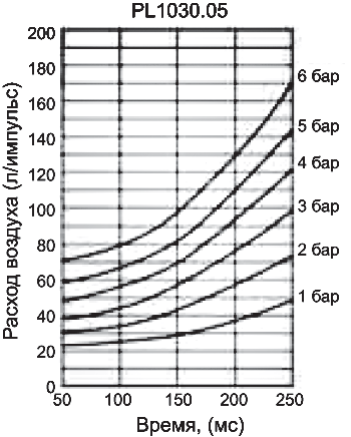

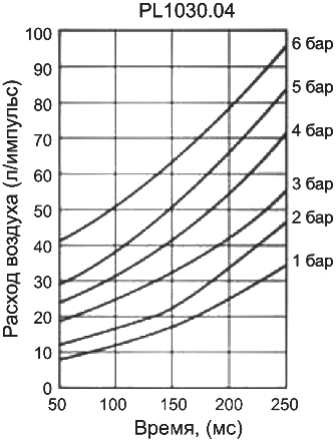

РАСХОД ВОЗДУХА ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1050.04...07*

* - характеристики идентичны клапану PL1030

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1050.04...07

Присоед. размер, (DN)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Перепад давления, (бар)		Температура рабочей среды, (°C)		Материал корпуса	Уплотнение	Масса, (кг)
				Мин.	Макс.	Мин.	Макс.
20	25	PL105004	150	0,5	8	–10	80	Алюминий	NBR	0,69
						–10	160	Алюминий	Viton
						–20	120	Алюминий	Thermoplastik
25	30	PL105005	270	0,5	8	–10	80	Алюминий	NBR	0,68
						–10	160	Алюминий	Viton
						–20	120	Алюминий	Thermoplastik
40	44	PL105007	774	0,5	8	–10	80	Алюминий	NBR	1,4
						–10	160	Алюминий	Viton
						–20	120	Алюминий	Thermoplastik

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
