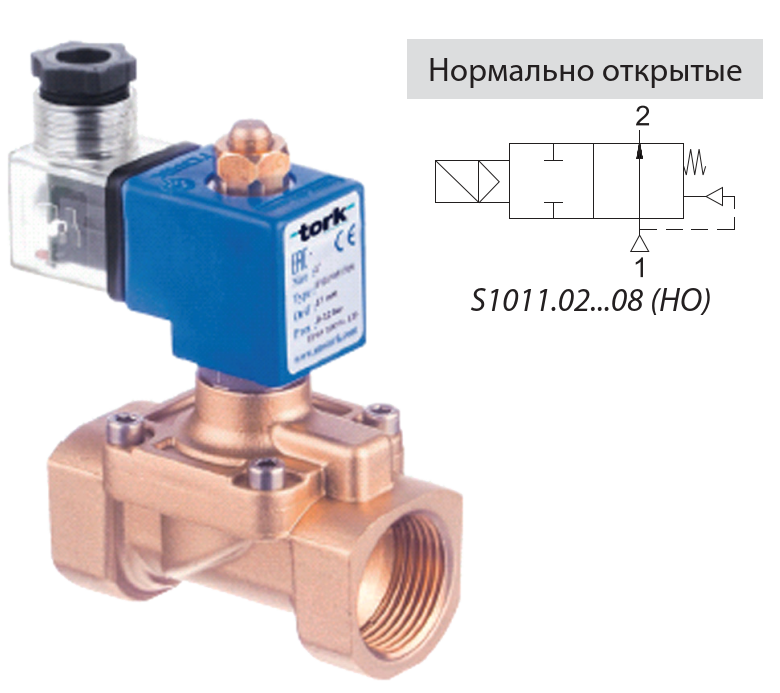

Клапан соленоидный TORK S1011.02...08, нормально открытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0,5...12 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-открытый
Условный диаметр	10...50 мм
Перепад давления	0,5...12 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С - стандарт

- для уплотнения EPDM - Тмакс 130°С - опция

- для уплотнения VITON - Тмакс 160°С - опция

Применение

Соленоидные клапаны TORK S1011.02...08, нормально-открытые, предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений, с температурой рабочей среды: от -10°C до +80°C (опционально до 160°С)

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Клапан соленоидный TORK S1011.02...08, нормально открытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0,5...12 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного TORK S1011.02...08

Конструкция с внутренней выхлопной системой
Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений
Температура рабочей среды: от -10°C до +80°C
Не предназначены для управления агрессивными жидкостями и газами
Минимальный рабочий перепад давления 0,5 бар
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Клапаны имеют всю необходимую разрешительную документацию
Взаимозаменяемость катушек переменного и постоянного тока
Соленоидные клапаны должны использоваться на фильтрованных средах
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))

Спецификация Клапана соленоидного TORK S1011.02...08

Корпус:	Латунь
Внутренние детали:	Нерж. сталь и латунь
Уплотнение:	NBR
Экранирующая катушка:	Медь
Седла:	Латунь
Трубка сердечника:	Нерж. сталь и латунь
Пружины:	Нерж. сталь
Корпус - никелированная латунь - по запросу
Уплотнения - FPM (VITON), EPDM - по запросу

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1011.02...08

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения: (Другие напряжения и 60 Гц - по запросу)	DC (=): 12 В, 24 В, 48 В, 110 В
	АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5%, АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

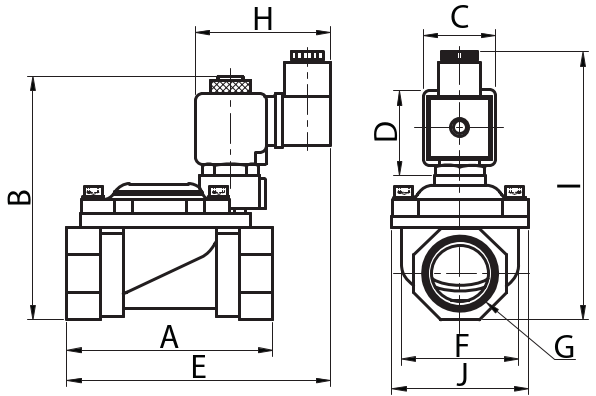

ГАБАРИТНЫЕ РАЗМЕРЫ Клапана соленоидного TORK S1011.02...08 (мм)

G	A	B	C	D	E	H	I	J
3/8"	72	97,7	32	45	94,8	76	109	52,5
1/2"	80	99,2	32	45	96,2	76	110,5	52,5
3/4"	78	106	32	45	97,2	76	117,3	52,5
1"	85	112,5	32	45	98,7	76	123,8	52,5
1¹/₄"	109,5	128,3	32	45	168	76	139,4	83
1¹/₂"	128,5	137	32	45	165	76	148,3	95
2"	149	149	32	45	185	76	160,3	109,7

Основные параметры Клапана соленоидного TORK S1011.02...08

Макс. вязкость:	5°Е (~37 сСт или мм²/с)
Время срабатывания:	открытие: 400-1600 мс закрытие: 1000-2000 мс
Макс. допустимое давление:	12 бар
Температура раб. среды:	для NBR: от -10°C до +80°C для FPM (VITON): от -10°C до +160°C для EPDM: от -10°C до +130°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1011.02...08

прис. размер	проход. сечение	номер по каталогу	пропускная способность Kv	перепад давления, бар)		температура рабочей среды, (°C)		материал корпуса	уплотнение	масса
G	мм	номер по каталогу	л/мин	мин.	макс.	мин.	макс.	материал корпуса	уплотнение	кг
3/8	12,5	S101102125N	48	0,5	12	-10	80	латунь	NBR	0,69
1/2	14,5	S101103145N	70	0,5	12	-10	80	латунь	NBR	0,72
3/4	17	S101104170N	90	0,5	12	-10	80	латунь	NBR	0,81
1	17	S101105170N	90	0,5	12	-10	80	латунь	NBR	0,98
1 1/4	46	S101106460N	250	0,5	12	-10	80	латунь	NBR	2,66
1 1/2	46	S101107460N	370	0,5	12	-10	80	латунь	NBR	2,56
2	46	S101108460N	450	0,5	12	-10	80	латунь	NBR	2,99

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
