Клапан соленоидный TORK S1020.02...05 и S1021.02...05, нормально-закрытый/нормально-открытый, 2/2 ходовой, латунный, DN10...25, PN16, dP 0,15...16 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый Нормально-открытый
Условный диаметр	10...25 мм
Перепад давления	0,15...16 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С - стандарт
- для уплотнения VITON - Тмакс 160°С
- для уплотнения EPDM - Тмакс 130°С

Применение

Соленоидные клапаны TORK S1020 / S1021 — 2/2 ходовые нормально закрытые / нормально открытые соленоидные клапаны непрямого действия предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
IJ03A112088	Клапан соленоидный S102003145E 230/50AC (T-GZ 103 with EPDM) 2/2 НЗ BSP 1/2" 14.5 мм 0,15-16 бар -10...+130С	15	6414.01 ₽	уточняйте
IJ03A113622	Клапан соленоидный S102003145E 24VDC (T-GZ 103 with EPDM) 2/2 НЗ BSP 1/2" 14.5 мм 0,15-16 бар -10...+130С	15	6414.01 ₽	уточняйте
IJ03A109140	Клапан соленоидный S102003145N 230/50AC (T-GZ 103) 2/2 НЗ BSP 1/2" 14.5 мм 0,15-16 бар -10...+80С, латунь	15	6414.01 ₽	уточняйте
IJ03A112087	Клапан соленоидный S102003145N 24/50AC (T-GZ 103) 2/2 НЗ BSP 1/2" 14.5 мм 0,15-16 бар -10...+80С	15	6414.01 ₽	уточняйте
IJ03A109141	Клапан соленоидный S102003145N 24VDC (T-GZ 103) 2/2 НЗ BSP 1/2" 14.5 мм 0,15-16 бар -10...+80С	15	6414.01 ₽	уточняйте
IJ03A112089	Клапан соленоидный S102004170E 230/50AC (T-GZ 104 with EPDM) 2/2 НЗ BSP 3/4" 17 мм 0,15-16 бар -10...+130С	20	7036.92 ₽	уточняйте
IJ03A109142	Клапан соленоидный S102004170N 230/50AC (T-GZ 104) 2/2 НЗ BSP 3/4" 17 мм 0,15-16 бар -10...+80С	20	7036.92 ₽	уточняйте
IJ03A109143	Клапан соленоидный S102004170N 24VDC (T-GZ 104) 2/2 НЗ BSP 3/4" 17 мм 0,15-16 бар -10...+80С	20	7036.92 ₽	уточняйте
IJ03A113053	Клапан соленоидный S102005170E 230/50AC (T-GZ 105 with EPDM) 2/2 НЗ BSP 1" 17 мм 0,15-16 бар -10...+130С	25	8115.43 ₽	уточняйте
IJ03A109144	Клапан соленоидный S102005170N 230/50AC (T-GZ 105) 2/2 НЗ BSP 1" 17 мм 0,15-16 бар -10...+80С	25	8115.43 ₽	уточняйте
IJ03A109145	Клапан соленоидный S102005170N 24VDC (T-GZ 105) 2/2 НЗ BSP 1" 17 мм 0,15-16 бар -10...+80С	25	8115.43 ₽	уточняйте
IJ03B113613	Клапан соленоидный S102102125N 230/50AC (T-GZN 102) 2/2 НО BSP 3/8" 12,5 мм 0,15-12 бар -10...+80С	10	7427.58 ₽	уточняйте
IJ03B109146	Клапан соленоидный S102103145N 230/50AC (T-GZN 103) 2/2 НО BSP 1/2" 14.5 мм 0,15-12 бар -10...+80С	15	7589.95 ₽	уточняйте
IJ03B109147	Клапан соленоидный S102103145N 24VDC (T-GZN 103) 2/2 НО BSP 1/2" 14.5 мм 0,15-12 бар -10...+80С	15	7589.95 ₽	уточняйте
IJ03B109148	Клапан соленоидный S102104170N 230/50AC (T-GZN 104) 2/2 НО BSP 3/4" 17 мм 0,15-12 бар -10...+80С NBR	20	8207.93 ₽	уточняйте
IJ03B109149	Клапан соленоидный S102104170N 24VDC (T-GZN 104) 2/2 НО BSP 3/4" 17 мм 0,15-12 бар -10...+80С	20	8207.93 ₽	уточняйте
IJ03B109150	Клапан соленоидный S102105170N 230/50AC (T-GZN 105) 2/2 НО BSP 1" 17 мм 0,15-12 бар -10...+80С	25	9286.45 ₽	уточняйте
IJ03B109153	Клапан соленоидный S102105170N 24VDC (T-GZN 105) 2/2 НО BSP 1" 17 мм 0,15-12 бар -10...+80С	25	9286.45 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

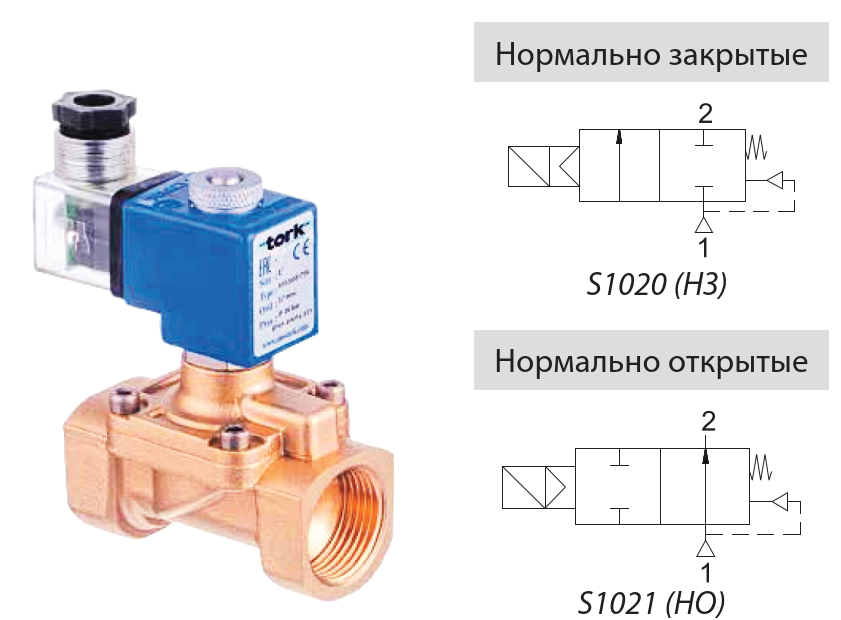

Клапан соленоидный TORK S1020.02...05 и S1021.02...05, нормально-закрытый/нормально-открытый, 2/2 ходовой, латунный, DN10...25, PN16, dP 0,15...16 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного TORK S1020.02...05 и S1021.02...05

2/2 ходовые нормально закрытые (S1020) и нормально открытые (S1021) соленоидные клапаны непрямого действия предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений
Температура рабочей среды: от -10°C до +80°C/+130°С/+160°С в зависимости от материала уплотнения
Не предназначены для управления агрессивными жидкостями и газами
Клапаны требуют минимального рабочего перепада давления
Внутренняя выхлопная система для нормально открытой конструкции
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Клапаны имеют всю необходимую разрешительную документацию
Взаимозаменяемость катушек переменного и постоянного тока
Соленоидные клапаны должны использоваться на фильтрованных средах
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))

Спецификация Клапана соленоидного TORK S1020.02...05 и S1021.02...05

Корпус:	Латунь
Внутренние детали:	Нерж. сталь и латунь
Уплотнение:	NBR
Экранирующая катушка:	Медь
Седла:	Латунь
Трубка сердечника:	Нерж. сталь
Пружины:	Нерж. сталь
Корпус - никелированная латунь - по запросу
Уплотнения - FPM (VITON), EPDM - по запросу

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1020.02...05 и S1021.02...05

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения:	DC (=): 12 В, 24 В, 48 В, 110 В
(Другие напряжения и 60 Гц - по запросу)	АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5%, АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1020.02...05 и S1021.02...05

Макс. вязкость:	5°Е (~37 сСт или мм²/с)
Время срабатывания:	открытие: 400-1600 мс закрытие: 1000-2000 мс
Макс. допустимое давление:	25 бар
Температура раб. среды:
для FPM (VITON):	от -10°C до +160°C
для EPDM:	от -10°C до +140°C

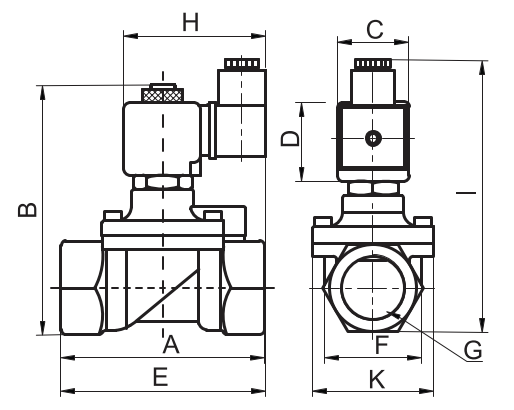

ГАБАРИТНЫЕ РАЗМЕРЫ (мм) Клапана соленоидного TORK S1020.02...05

G	A	B	C	D	E	F	K	H	I
3/8	75	97	32	45	91,3	37,5	52	76	108
1/2	79	100	32	45	92	39,8	52	76	110
3/4	79	107,3	32	45	94	41,5	52	76	118
1	85	115	32	45	101	42,5	52	76	124

ГАБАРИТНЫЕ РАЗМЕРЫ (мм) Клапана соленоидного TORK S1021.02...05

G	A	B	C	D	E	F	K	H	I
3/8	75	97	32	45	91,3	37,5	52	76	108
1/2	79	100	32	45	92	39,8	52	76	110
3/4	79	107,3	32	45	94	41,5	52	76	118
1	85	115	32	45	101	42,5	52	76	124

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1020.02...05 и S1021.02...05

прис. размер	проход. сечение	номер по каталогу	пропускная способность Kv	перепад давления, (бар)		температура рабочей среды, (°C)		материал корпуса	уплотнение	масса
G	мм	номер по каталогу	л/мин	мин.	макс.	мин.	макс.	материал корпуса	уплотнение	кг
3/8	12,5	S102002125N	38	0,15	16	-10	80	латунь	NBR	0,69
1/2	14,5	S102003145N	62	0,15	16	-10	80	латунь	NBR	0,72
3/4	17	S102004170N	85	0,15	16	-10	80	латунь	NBR	0,80
1	17	S102005170N	100	0,15	16	-10	80	латунь	NBR	0,98
3/8	12,5	S102102125N	38	0,15	12	-10	80	латунь	NBR	0,70
1/2	14,5	S102103145N	62	0,15	12	-10	80	латунь	NBR	0,73
3/4	17	S102104170N	85	0,15	12	-10	80	латунь	NBR	0,81
1	17	S102105170N	100	0,15	12	-10	80	латунь	NBR	0,99

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
