Соленоидные клапаны и клапаны с пневмоприводом
/
Соленоидные клапаны
/

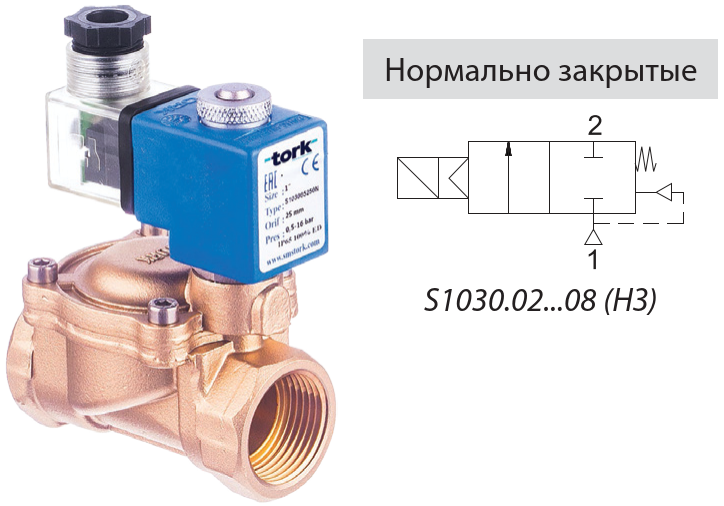

Клапан соленоидный TORK S1030.02...08, нормально-закрытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0,35...16 бар, внутренняя резьба

Клапан соленоидный TORK S1030.02...08, нормально-закрытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0,35...16 бар, внутренняя резьба

Технические характеристики
Тип клапана Нормально-закрытый
Условный диаметр 10...50 мм
Перепад давления 0,35...16 бар
Рабочая температура -10...+160°С*
Питание 24...220 АС/DC
Тип присоединения внутренняя резьба
*- для уплотнения NBR - Тмакс 80°С - стандарт
- для уплотнения VITON - Тмакс 160°С
- для уплотнения EPDM - Тмакс 130°С
Применение

Соленоидные клапаны TORK S1030 — 2/2 ходовые  нормально закрытые соленоидные клапаны непрямого действия предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапан соленоидный TORK S1030.02...08, нормально-закрытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0,35...16 бар, внутренняя резьба



ОСОБЕННОСТИ Клапана соленоидного  TORK S1030.02...08

  • Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений
  • Температура рабочей среды: от -10°C до +80°C/+130°С/+160°С в зависимости от материала уплотнения
  • Не предназначены для управления агрессивными жидкостями и газами
  • Минимальный рабочий перепад давления 0,35 и 0,5 бар
  • Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
  • Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
  • Клапаны имеют всю необходимую разрешительную документацию
  • Взаимозаменяемость катушек переменного и постоянного тока
  • Соленоидные клапаны должны использоваться на фильтрованных средах
  • Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
  • Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))



Спецификация Клапана соленоидного  TORK S1030.02...08

Корпус: Латунь
Внутренние детали: Нержавеющая сталь и латунь
Уплотнение: NBR
Экранирующая катушка: Медь
Седла: Латунь
Трубка сердечника: Нерж. сталь
Пружины: Нерж. сталь
ОПЦИЯ : Корпус - никелированная латунь - по запросу
ОПЦИЯ: Уплотнения - FPM (VITON), EPDM - по запросу





ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного  TORK S1030.02...08

Продолжительность работы: ED 100%
Класс изоляции катушки: Н (180°C)
Пропитка катушки: Стекловолокно полиэстера
Изоляция катушки: Усиленное стекловолокно
Температура окружающей среды: от -10°C до +60°C
Степень защиты: IP 65 (EN 60529) при правильном присоединении
Электрический разъем: Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема: ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность: IEC 335
Стандартные напряжения: DC (=): 12 В, 24 В, 48 В, 110 В
(Другие напряжения и 60 Гц - по запросу) АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения: DC (=): +10/-5%
АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу


ГАБАРИТНЫЕ РАЗМЕРЫ (мм) Клапана соленоидного  TORK S1030.02...08

G A B C D E F H
3/8'' 67 98,5 77 45 32 39,5 111
1/2'' 67 98,5 77 45 32 39,5 111
3/4'' 83 108,5 77 54 32 395 120
1'' 90 111 77 61 32 39,5 122
1 1/4'' 110 128 77 83 32 39,5 140
1 1/2'' 128,5 137 77 95 32 39,5 149
2'' 149 151 77 201 32 39,5 163



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Клапана соленоидного  TORK S1030.02...08

Макс. вязкость: 5°Е (~37 сСт или мм2/с)
Время срабатывания: открытие: 400-1600 мс
закрытие: 1000-2000 мс
Макс. допустимое давление: 20 бар
Температура раб. среды: для FPM (VITON): от -10°C до +160°C
для EPDM: от -10°C до +130°C



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного  TORK S1030.02...08

прис. размер проход. сечение номер по каталогу пропускная способность Kv перепад давления, (бар) температура рабочей среды, (°C) материал корпуса уплотнение масса
G мм л/мин мин. макс. мин. макс. кг
3/8 12,5 S103002125N 48 0,35 16 -10 80 латунь NBR 0,69
1/2 12,5 S103003125N 48 0,35 16 -10 80 латунь NBR 0,66
3/4 20 S103004200N 120 0,5 16 -10 80 латунь NBR 0,67
1 25 S103005250N 170 0,5 16 -10 80 латунь NBR 0,81
1 1/4 30 S103006460N 250 0,5 12 -10 80 латунь NBR 2,66
1 1/2 39 S103007460N 370 0,5 12 -10 80 латунь NBR 2,56
2 46 S103008460N 450 0,5 12 -10 80 латунь NBR 2,99

Полезная информация
1 бар:14,5 PSI:10 м H2O:10 Н/см2:1 кг/см2:105Па; 1 PSI:69 мбар; 1 м3/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м3/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
