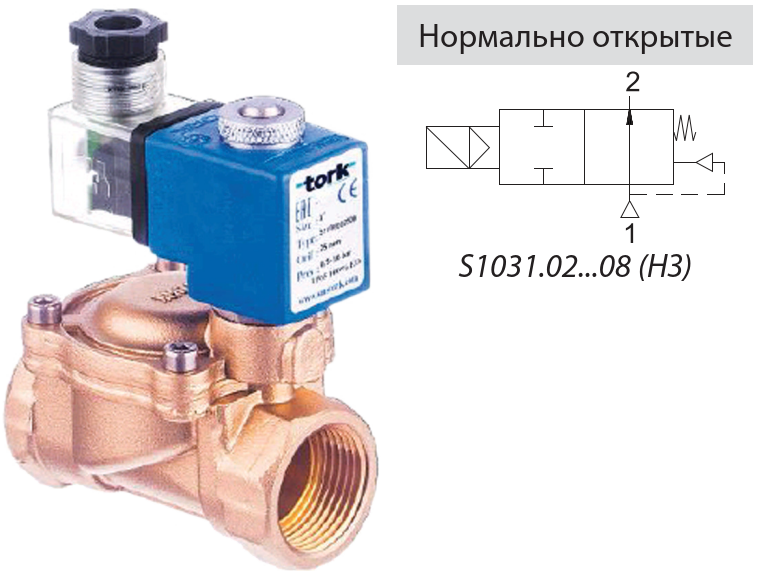

Клапан соленоидный TORK S1031.02...08, нормально-открытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0,35...12 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-открытый
Условный диаметр	10...50 мм
Перепад давления	0,35...12 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С - стандарт
- для уплотнения VITON - Тмакс 160°С
- для уплотнения EPDM - Тмакс 130°С

Применение

Соленоидные клапаны TORK S1031 — 2/2 ходовые нормально открытые соленоидные клапаны непрямого действия предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
IJ03B113426	Клапан соленоидный S103102125N 230/50AC (T-GLN 102) 2/2 НО BSP 3/8" 12,5 мм 0.35-12 бар -10...+80С	10	7565.35 ₽	уточняйте
IJ03B113427	Клапан соленоидный S103102125N 24VDC (T-GLN 102) 2/2 НО BSP 3/8" 12,5 мм 0.35-12 бар -10...+80С	10	7565.35 ₽	уточняйте
IJ03B113428	Клапан соленоидный S103103125N 230/50AC (T-GLN 103) 2/2 НО BSP 1/2" 12,5 мм 0.35-12 бар -10...+80С	15	7529.92 ₽	уточняйте
IJ03B113429	Клапан соленоидный S103103125N 24VDC (T-GLN 103) 2/2 НО BSP 1/2" 12,5 мм 0.35-12 бар -10...+80С	15	7529.92 ₽	уточняйте
IJ03B113430	Клапан соленоидный S103104200N (T-GLN 104) 230/50AC 2/2 НО BSP 3/4" 20 мм 0.5-12 бар -10...+80С	20	9007.96 ₽	уточняйте
IJ03B113431	Клапан соленоидный S103104200N 24VDC (T-GLN 104) 2/2 НО BSP 3/4" 20 мм 0.5-12 бар -10...+80С	20	9007.96 ₽	уточняйте
IJ03B113432	Клапан соленоидный S103105250N 230/50AC (T-GLN 105) 2/2 НО BSP 1" 25 мм 0.5-12 бар -10...+80С, латунь	25	9932.96 ₽	уточняйте
IJ03B113433	Клапан соленоидный S103105250N 24VDC (T-GLN 105) 2/2 НО BSP 1" 25 мм 0.5-12 бар -10...+80С, латунь	25	9932.96 ₽	уточняйте
IJ03B111726	Клапан соленоидный S103106460N 230/50AC (T-GLN 106) 2/2 НО BSP 11/4" 30 мм 0.5-12 бар -10...+80С	32	18955.68 ₽	уточняйте
IJ03B111727	Клапан соленоидный S103106460N 24VDC (T-GLN 106) 2/2 НО BSP 11/4" 30 мм 0.5-12 бар -10...+80С	32	18955.68 ₽	уточняйте
IJ03B111728	Клапан соленоидный S103107460N 230/50AC (T-GLN 107) 2/2 НО BSP 11/2" 39 мм 0.5-12 бар -10...+80С	40	19122.97 ₽	уточняйте
IJ03B111729	Клапан соленоидный S103107460N 24VDC (T-GLN 107) 2/2 НО BSP 11/2" 39 мм 0.5-12 бар -10...+80С	40	19122.97 ₽	уточняйте
IJ03B111730	Клапан соленоидный S103108460N 230/50AC (T-GLN 108) 2/2 НО BSP 2" 46 мм 0.5-12 бар -10...+80С	50	21669.68 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Клапан соленоидный TORK S1031.02...08, нормально-открытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0,35...12 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного TORK S1031.02...08

Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений
Температура рабочей среды: от -10°C до +80°C/+130°С/+160°С в зависимости от материала уплотнения
Не предназначены для управления агрессивными жидкостями и газами
Минимальный рабочий перепад давления 0,35 и 0,5 бар
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Клапаны имеют всю необходимую разрешительную документацию
Взаимозаменяемость катушек переменного и постоянного тока
Соленоидные клапаны должны использоваться на фильтрованных средах
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))

Спецификация Клапана соленоидного TORK S1031.02...08

Корпус:	Латунь
Внутренние детали:	Нержавеющая сталь и латунь
Уплотнение:	NBR
Экранирующая катушка:	Медь
Седла:	Латунь
Трубка сердечника:	Нерж. сталь
Пружины:	Нерж. сталь
ОПЦИЯ : Корпус - никелированная латунь - по запросу
ОПЦИЯ: Уплотнения - FPM (VITON), EPDM - по запросу

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1031.02...08

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения:	DC (=): 12 В, 24 В, 48 В, 110 В
(Другие напряжения и 60 Гц - по запросу)	АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5% АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

ГАБАРИТНЫЕ РАЗМЕРЫ (мм) Клапана соленоидного TORK S1031.02...08

G	A	B	C	D	E	F	H
3/8''	67	98,5	77	45	32	39,5	111
1/2''	67	98,5	77	45	32	39,5	111
3/4''	83	108,5	77	54	32	395	120
1''	90	111	77	61	32	39,5	122
1 1/4''	110	128	77	83	32	39,5	140
1 1/2''	128,5	137	77	95	32	39,5	149
2''	149	151	77	201	32	39,5	163

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1031.02...08

Макс. вязкость:	5°Е (~37 сСт или мм²/с)
Время срабатывания:	открытие: 400-1600 мс закрытие: 1000-2000 мс
Макс. допустимое давление:	20 бар
Температура раб. среды:	для FPM (VITON): от -10°C до +160°C для EPDM: от -10°C до +130°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1031.02...08

прис. размер	проход. сечение	номер по каталогу	пропускная способность Kv	перепад давления, (бар)		температура рабочей среды, (°C)		материал корпуса	уплотнение	масса
G	мм	номер по каталогу	л/мин	мин.	макс.	мин.	макс.	материал корпуса	уплотнение	кг
3/8	12,5	S103102125N	48	0,35	12	-10	80	латунь	NBR	0,69
1/2	12,5	S103103125N	48	0,35	12	-10	80	латунь	NBR	0,66
3/4	20	S103104200N	120	0,5	12	-10	80	латунь	NBR	0,67
1	25	S103105250N	170	0,5	12	-10	80	латунь	NBR	0,81
1 1/4	30	S103106460N	250	0,5	12	-10	80	латунь	NBR	2,66
1 1/2	39	S103107460N	370	0,5	12	-10	80	латунь	NBR	2,56
2	46	S103108460N	450	0,5	12	-10	80	латунь	NBR	2,99

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
