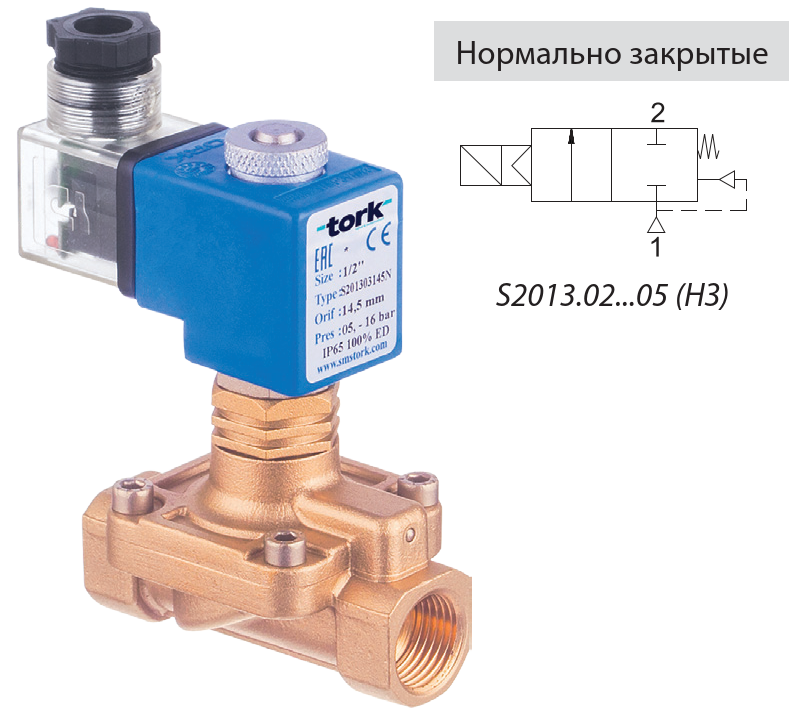

Клапан соленоидный TORK S2013.02...05, на пар и перегретую воду, нормально-закрытый, 2/2 ходовой, латунный, DN10...25, PN16, dP 0,5...6 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	10...25 мм
Перепад давления	0,5...6 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

- для уплотнения PTFE - Тмакс 160°С
- для уплотнения EPDM - Тмакс 140°С (Опция)

Применение

Соленоидные клапаны TORK серии S2013.02...05, нормально-закрытые, 2/2 ходовые, непрямого действия предназначены для управления перегретой водой и паром в широком диапазоне применений.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Клапан соленоидный TORK S2013.02...05, на пар и перегретую воду, нормально-закрытый, 2/2 ходовой, латунный, DN10...25, PN16, dP 0,5...6 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного TORK S2013.02...05

Предназначены для управления перегретой водой и паром в широком диапазоне применений
Температура рабочей среды: от -10°C до +140°C и 160°C
Не предназначены для управления агрессивными жидкостями и газами
Минимальный рабочий перепад давления 0,5 бар
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Клапаны имеют всю необходимую разрешительную документацию
Применения: прачечные, автомойки, химчистки, стерилизаторы, гладильные установки
Взаимозаменяемость катушек переменного и постоянного тока
Соленоидные клапаны должны использоваться на фильтрованных средах
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))

Спецификация Клапана соленоидного TORK S2013.02...05

Корпус:	Латунь
Внутренние детали:	Нержавеющая сталь и латунь
Уплотнение:	PTFE DN10....25
Экранирующая катушка:	Медь
Седла:	Латунь
Трубка сердечника:	Нерж. сталь
Пружины:	Нерж. сталь
ОПЦИЯ : Корпус - никелированная латунь - по запросу

МАРКИРОВКА Клапана соленоидного серии TORK S2013.02...05

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S2013.02...05

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения:	DC (=): 12 В, 24 В, 48 В, 110 В
(Другие напряжения и 60 Гц - по запросу)	АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5% АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

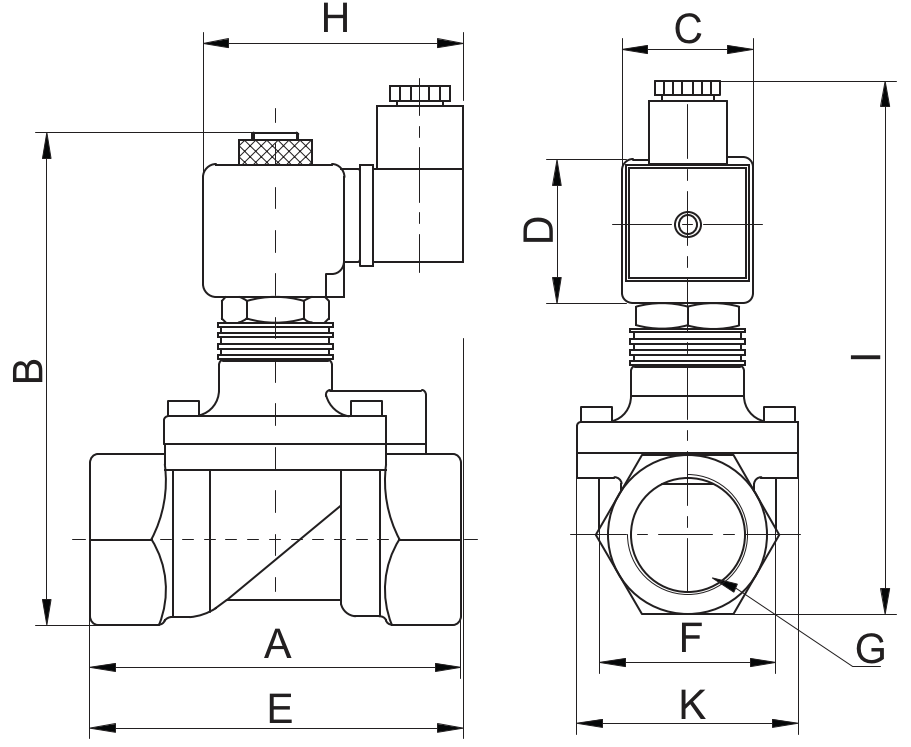

ГАБАРИТНЫЕ РАЗМЕРЫ (мм) Клапана соленоидного TORK S2013.02...05

G	A	B	C	D	E	F	K	H	I
3/8	74	112	32	45	91,3	37,5	52	76	126
1/2	79	115	32	45	92	39,8	52	76	112,7
3/4	79	122,3	32	45	94	41,5	52	76	135,5
1	85	130	32	45	101	42,5	52	76	141,5

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S2013.02...05

Макс. вязкость:	5°Е (~37 сСт или мм²/с)
Время срабатывания:	открытие: 400-1600 мс закрытие: 1000-2000 мс
Макс. допустимое давление:	6 бар

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S2013.02...05

прис. размер	проход. сечение	номер по каталогу	пропускная способность Kv	перепад давления, (бар)		температура рабочей среды, (°C)		материал корпуса	уплотнение	масса
DN	мм	номер по каталогу	л/мин	мин.	макс.	мин.	макс.	материал корпуса	уплотнение	кг
3/8	12,5	S201302125T	48	0,5	6	-10	160	латунь	PTFE	0,74
1/2	14,5	S201303145T	70	0,5	6	-10	160	латунь	PTFE	0,77
3/4	17	S201304170T	85	0,5	6	-10	160	латунь	PTFE	0,86
1	17	S201305170T	90	0,5	6	-10	160	латунь	PTFE	1,04

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
2 бара пара:120°C, 3 бара пара:133°C, 4 бара пара:143°C, 5 бар:151°C, 6 бар пара:158°C
Уплотнения: PTFE - политетрафторэтилен

Если Вы не уверены в правильности самостоятельного подбора оборудования - Вы можете заполнить опросный лист онлайн на сайте, скачать его, либо обратиться за помощью к инженерам компании «Академия Тепла» по телефону 8 (800) 707-88-04 или почте info@a-tepla.ru
