Клапан соленоидный TORK S2020.02...05, S2021.02...05 на пар и перегретую воду, нормально-открытый и нормально-закрытый, 2/2, DN10...25, PN16, dP 0,15...5 бар, внутренняя резьба

Клапан соленоидный TORK S2020.02...05, S2021.02...05 на пар и перегретую воду, нормально-открытый и нормально-закрытый, 2/2, DN10...25, PN16, dP 0,15...5 бар, внутренняя резьба

Технические характеристики
Тип клапана
Нормально-открытый
нормально-закрытый
Условный диаметр 10...25 мм
Перепад давления 0,15...5 бар
Рабочая температура -10...+160°С*
Питание 24...220 АС/DC
Тип присоединения внутренняя резьба
- для уплотнения PTFE - Тмакс 160°С
- для уплотнения EPDM - Тмакс 140°С
Применение

Соленоидные клапаны TORK серии S2020.02...05, S2021.02...05, 2/2 ходовые, непрямого действия предназначены для управления перегретой водой и паром в широком диапазоне применений.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапан соленоидный TORK S2020.02...05, S2021.02...05 на пар и перегретую воду, нормально-открытый и нормально-закрытый, 2/2-ходовой, DN10...25, PN16, dP 0,15...5 бар, внутренняя резьба



ОСОБЕННОСТИ Клапана соленоидного  TORK S2020.02...05, S2021.02...05

  • Предназначены для управления перегретой водой и паром в широком диапазоне применений
  • Температура рабочей среды: от -10°C до + 160°C
  • Не предназначены для управления агрессивными жидкостями и газами
  • Минимальный рабочий перепад давления 0,5 бар
  • Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
  • Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
  • Клапаны имеют всю необходимую разрешительную документацию
  • Применения: прачечные, автомойки, химчистки, стерилизаторы, гладильные установки
  • Взаимозаменяемость катушек переменного и постоянного тока
  • Соленоидные клапаны должны использоваться на фильтрованных средах
  • Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
  • Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))



Спецификация Клапана соленоидного  TORK S2020.02...05, S2021.02...05

Корпус: Латунь
Внутренние детали: Нержавеющая сталь и латунь
Уплотнение:
PTFE DN10....25
Экранирующая катушка: Медь
Седла: Латунь
Трубка сердечника: Нерж. сталь
Пружины: Нерж. сталь
ОПЦИЯ : Корпус - никелированная латунь - по запросу

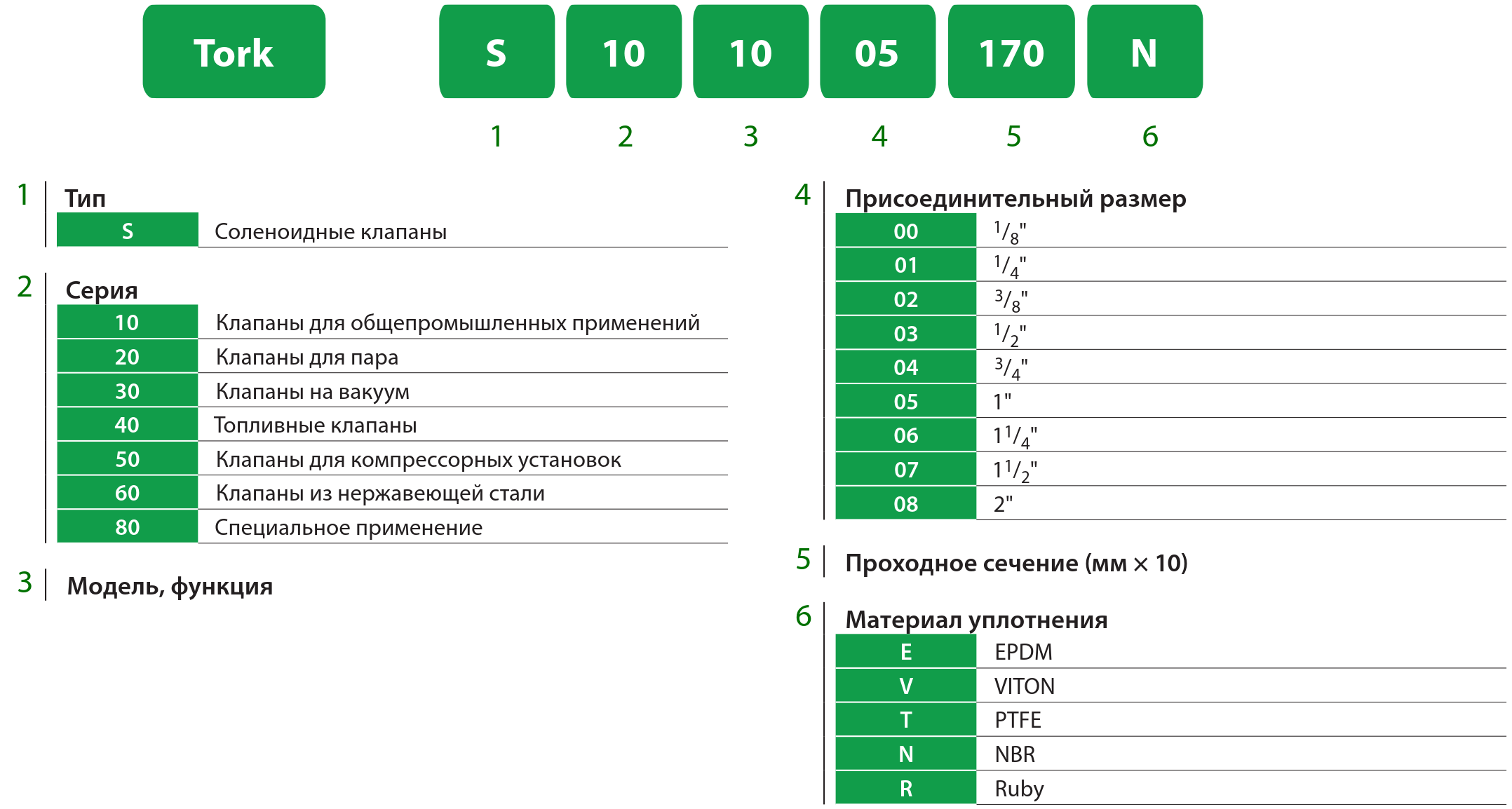

МАРКИРОВКА Клапана соленоидного серии TORK S2020.02...05, S2021.02...05





ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного  TORK S2020.02...05, S2021.02...05

Продолжительность работы: ED 100%
Класс изоляции катушки: Н (180°C)
Пропитка катушки: Стекловолокно полиэстера
Изоляция катушки: Усиленное стекловолокно
Температура окружающей среды: от -10°C до +60°C
Степень защиты: IP 65 (EN 60529) при правильном присоединении
Электрический разъем: Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема: ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность: IEC 335
Стандартные напряжения:
(Другие напряжения и 60 Гц - по запросу)		 DC (=): 12 В, 24 В, 48 В, 110 В
АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения: DC (=): +10/-5%
АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Клапана соленоидного  TORK S2020.02...05, S2021.02...05

Макс. вязкость: 5°Е (~37 сСт или мм2/с)
Время срабатывания: открытие: 30 мс
закрытие: 30 мс
Макс. допустимое давление: 5 бар
Температура раб. среды:
для PTFE: от -10°C до +160°C
для EPDM(Опция): от -10°C до +140°C

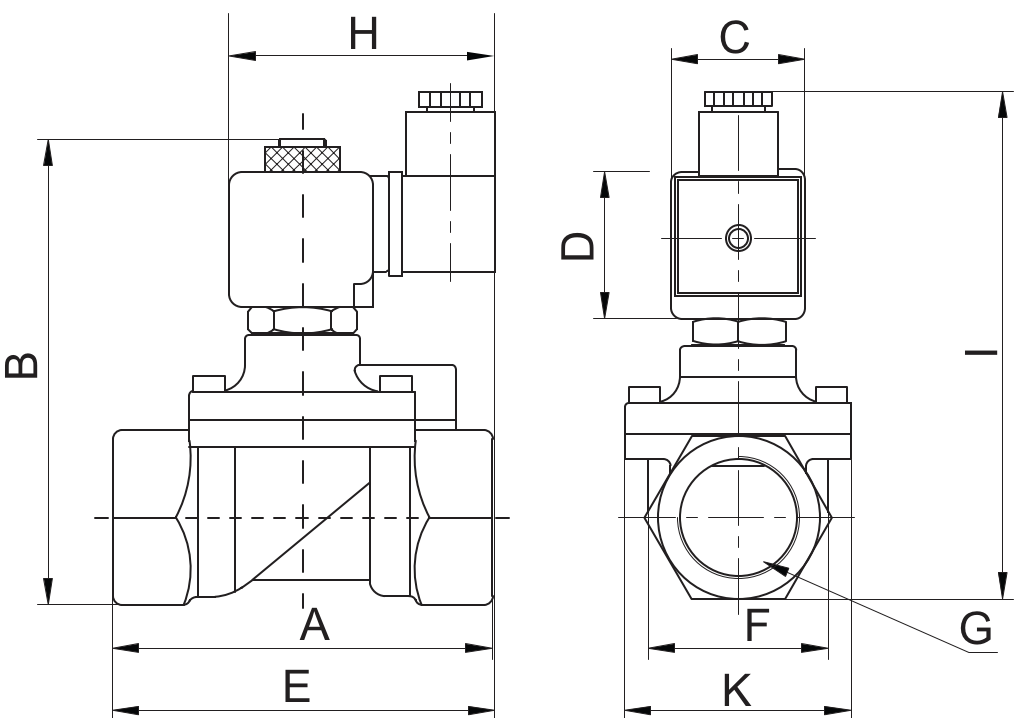

ГАБАРИТНЫЕ РАЗМЕРЫ (мм) Клапана соленоидного  TORK S2020.02...05, S2021.02...05

G A B C D E F K H I
3/8" 75 97 32 45 91,3 37,5 52 76 108
1/2" 79 100 32 45 92 39,5 52 76 110
3/4" 85 107,5 32 45 94 41,5 52 76 118
1" 87,9 115 32 45 101 42,5 52 76 124



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного  TORK S2020.02...05, S2021.02...05

Присоед. размер, (G) Проход. сечение, (мм) Номер по каталогу Пропускная способность Kv, (л/мин) Перепад давления, (бар) Температура рабочей среды, (°C) Материал корпуса  Уплотнение Масса, (кг)
Мин. Макс. Мин. Макс.
3/8 12,5 S202002125T 48 0,15 5 –10 160 Латунь PTFE 0,69
1/2 14,5 S202003145T 70 0,15 5 –10 160 Латунь PTFE 0,72
3/4 17 S202004170T 90 0,15 5 –10 160 Латунь PTFE 0,8
1 17 S202005170T 90 0,15 5 –10 160 Латунь PTFE 0,98
3/8 12,5 S202102125T 48 0,15 5 –10 160 Латунь PTFE 0,7
1/2 14,5 S202103145T 70 0,15 5 –10 160 Латунь PTFE 0,73
3/4 17 S202104170T 90 0,15 5 –10 160 Латунь PTFE 0,81
1 17 S202105170T 90 0,15 5 –10 160 Латунь PTFE 0,99

Полезная информация
1 бар:14,5 PSI:10 м H2O:10 Н/см2:1 кг/см2:105Па; 1 PSI:69 мбар; 1 м3/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м3/ч; Cv:1,16 Kv; 0°C:89,6 F
2 бара пара:120°C, 3 бара пара:133°C, 4 бара пара:143°C, 5 бар:151°C, 6 бар пара:158°C
Уплотнения: PTFE - политетрафторэтилен, EPDM - этилен-пропиленовый эластомер.
