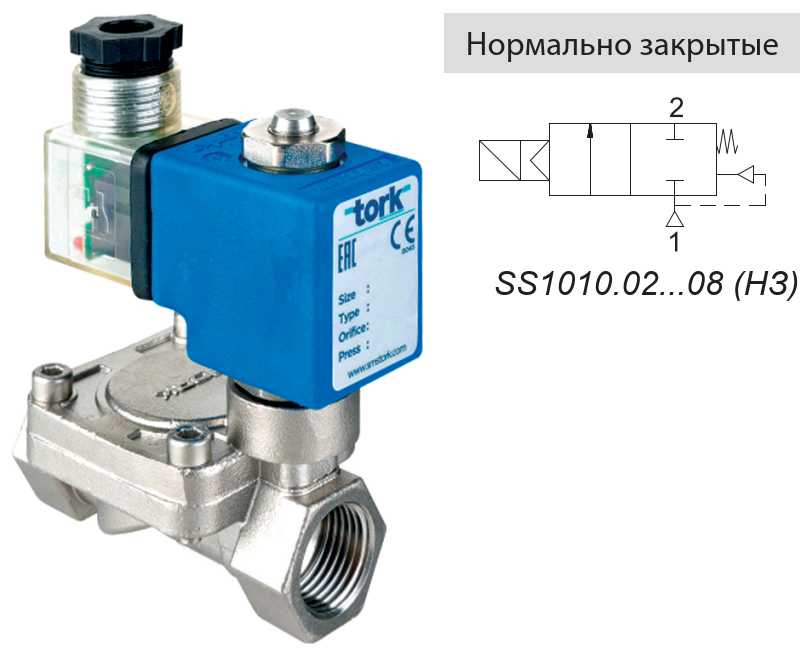

Клапан соленоидный TORK SS1010.02...08, нормально закрытый, 2/2 ходовой, нержавеющая сталь, DN10...50, PN16, dP 0,5...16 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	10...50 мм
Перепад давления	0,5...16 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С - стандарт

- для уплотнения EPDM - Тмакс 140°С - опция

- для уплотнения VITON - Тмакс 160°С - опция

Применение

Соленоидные клапаны из нержавеющей стали TORK SS1010.02...08, нормально-закрытые, предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений, с температурой рабочей среды: от -10°C до +80°C (опционально до 160°С)

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
IJ05A113442	Клапан соленоидный S602002160N 230/50AC (T-SYDZ 602) 2/2 НЗ 3/8" 16 мм, нерж. сталь, NBR 0-10 бар -10...+80С	10	9793.23 ₽	уточняйте
IJ05A113443	Клапан соленоидный S602002160N 24VDC (T-SYDZ 602) 2/2 НЗ 3/8" 16 мм, нерж. сталь, NBR 0-6 бар -10...+80С	10	9793.23 ₽	уточняйте
IJ05A113444	Клапан соленоидный S602003160N 230/50AC (T-SYDZ 603) 2/2 НЗ 1/2" 16 мм, нерж. сталь, NBR 0-10 бар -10...+80С	15	9793.23 ₽	уточняйте
IJ05A113446	Клапан соленоидный S602003160N 24VDC (T-SYDZ 603) 2/2 НЗ 1/2" 16 мм, нерж. сталь, NBR 0-6 бар -10...+80С	15	9793.23 ₽	уточняйте
IJ05A113447	Клапан соленоидный S602004200N 230/50AC (T-SYDZ 604) 2/2 НЗ 3/4" 20 мм, нерж. сталь, NBR 0-10 бар -10...+80С	20	10435.81 ₽	уточняйте
IJ05A113448	Клапан соленоидный S602004200N 24VDC (T-SYDZ 604) 2/2 НЗ 3/4" 20 мм, нерж. сталь, NBR 0-6 бар -10...+80С, нерж. сталь	20	10435.81 ₽	уточняйте
IJ05A113449	Клапан соленоидный S602005250N 230/50AC (T-SYDZ 605) 2/2 НЗ 1" 25 мм, нерж. сталь, NBR 0-10 бар -10...+80С	25	14993.91 ₽	уточняйте
IJ05A113450	Клапан соленоидный S602005250N 24VDC (T-SYDZ 605) 2/2 НЗ 1" 25 мм, нерж. сталь, NBR 0-6 бар -10...+80С	25	14993.91 ₽	уточняйте
IJ05A113451	Клапан соленоидный S602006320N 230/50AC (T-SYDZ 606) 2/2 НЗ 11/4" 32 мм, нерж. сталь, NBR 0-10 бар -10...+80С	32	26315.37 ₽	уточняйте
IJ05A113452	Клапан соленоидный S602006320N 24VDC (T-SYDZ 606) 2/2 НЗ 11/4" 32 мм, нерж. сталь, NBR 0-6 бар -10...+80С	32	26315.37 ₽	уточняйте
IJ05A113453	Клапан соленоидный S602007400N 230/50AC (T-SYDZ 607) 2/2 НЗ 11/2" 40 мм, нерж. сталь, NBR 0-10 бар -10...+80С	40	29496.79 ₽	уточняйте
IJ05A113454	Клапан соленоидный S602007400N 24VDC (T-SYDZ 607) 2/2 НЗ 11/2" 40 мм, нерж. сталь, NBR 0-6 бар -10...+80С	40	29496.79 ₽	уточняйте
IJ05A113455	Клапан соленоидный S602008500N 230/50AC (T-SYDZ 608) 2/2 НЗ 2" 50 мм, нерж. сталь, NBR 0-10 бар -10...+80С	50	40161.88 ₽	уточняйте
IJ05A113456	Клапан соленоидный S602008500N 24VDC (T-SYDZ 608) 2/2 НЗ 2" 50 мм, нерж. сталь, NBR 0-6 бар -10...+80С	50	40161.88 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Клапан соленоидный TORK SS1010.02...08, нормально закрытый, 2/2 ходовой, нержавеющая сталь, DN10...50, PN16, dP 0,5...16 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного TORK SS1010.02...08

Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений
Температура рабочей среды: от -10°C до +160°C
Не предназначены для управления агрессивными жидкостями и газами
Клапаны не требуют наличия минимального перепада давления
Компактность и малый вес обеспечивают простоту и легкость установки
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Два монтажных отверстия в корпусе клапана - по запросу
Клапаны имеют всю необходимую разрешительную документацию
Взаимозаменяемость катушек переменного и постоянного тока
Соленоидные клапаны должны использоваться на фильтрованных средах
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))

Спецификация Клапана соленоидного TORK SS1010.02...08

Корпус:	Нержавеющая сталь
Внутренние детали:	Нержавеющая сталь
Уплотнение:	NBR*
Экранирующая катушка:	Медь
Седла:	Нержавеющая сталь
Трубка сердечника:	Нержавеющая сталь
Пружины:	Нержавеющая сталь
* - Уплотнения - FPM (VITON), EPDM - по запросу

МАРКИРОВКА Клапана соленоидного серии TORK SS1010.02...08

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK SS1010.02...08

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения: (Другие напряжения и 60 Гц - по запросу)	DC (=): 12 В, 24 В, 48 В, 110 В
	АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5%, АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

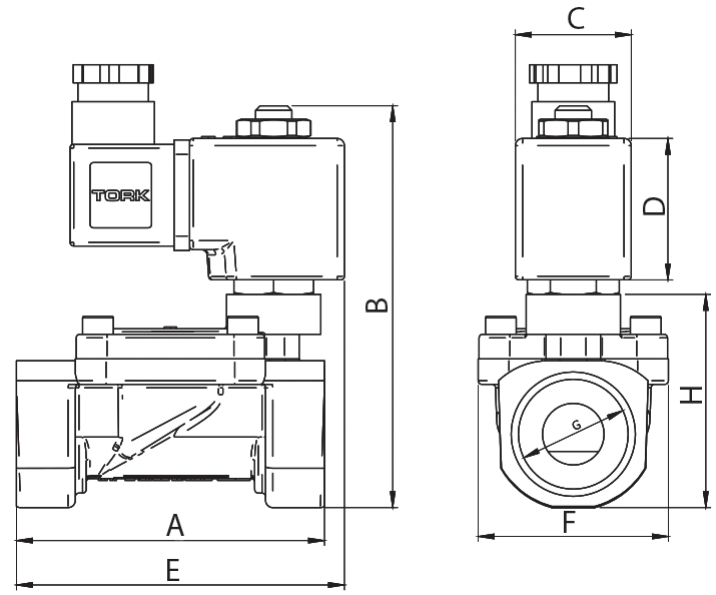

ГАБАРИТНЫЕ РАЗМЕРЫ Клапана соленоидного TORK SS1010.02...08 (мм)

G	A	B	C	D	E	F	H
3/8"	79	98	32	39	87,5	52	45,25
1/2"	79	98	32	39	87,5	52	45,25
3/4"	90	111	32	39	91	53	59
1"	90	111	32	39	91	53	59
1¹/₄"	131	146	–	–	–	96	–
1¹/₂"	131	146	–	–	–	96	–
2"	165	167	–	–	–	120	–

Основные параметры Клапана соленоидного TORK SS1010.02...08

Макс. вязкость:	5°Е (~37 сСт или мм²/с)
Время срабатывания:	открытие: 400-500 мс DN3/8"...1" 400-1600 мс DN 1 1/4"...2" закрытие: 400-500 мс DN3/8"...1" 1000-2000 мс DN 1 1/4"...2"
Макс. допустимое давление:	10 бар
Температура раб. среды:	для FPM (VITON): от -10°C до +160°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK SS1010.02...08

Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Перепад давления, (бар)		Температура рабочей среды, (°C)		Материал корпуса	Уплотнение	Масса, (кг)
				Мин.	Макс.	Мин.	Макс.
3/8	12,5	SS101002125N	48	0,5	16	–10	80	Нерж. сталь	NBR	0,74
1/2	12,5	SS101003125N	48	0,5	16	–10	80	Нерж. сталь	NBR	0,72
3/4	17	SS101004170N	90	0,5	16	–10	80	Нерж. сталь	NBR	0,86
1	17	SS101005170N	90	0,5	16	–10	80	Нерж. сталь	NBR	0,84
1¹/₄	30	SS101006300N	315	0,5	16	–10	80	Нерж. сталь	NBR	3,45
1¹/₂	39	SS101007390N	430	0,5	16	–10	80	Нерж. сталь	NBR	3,35
2	46	SS101008460N	690	0,5	16	–10	80	Нерж. сталь	NBR	3,78

Если Вы не уверены в правильности самостоятельного подбора оборудования - Вы можете заполнить опросный лист онлайн на сайте, скачать его, либо обратиться за помощью к инженерам компании «Академия Тепла» по телефону 8 (800) 707-88-04 или почте info@a-tepla.ru
