Описание

Документация

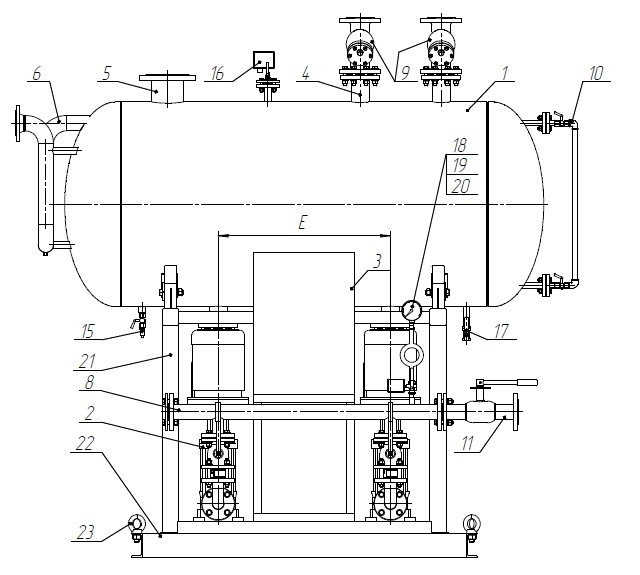

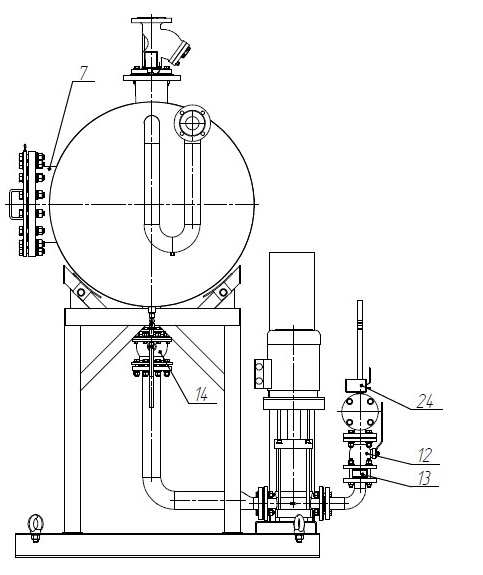

Состав установки

№ п/п	Наименование детали, сборочной единицы	Материал (стальное исполнение/ нержавеющее исполнение)	шт
1	Ресивер, V=0,45 м 3	Углеродистая сталь	1
2	Насос DPVCF 4/4 0,55 кВт 3x380В 2900 об/мин	Нержавеющая сталь (AISI ниже 304), нижняя обечайка чугун GG25	2
3	Шкаф управления "Грантор"	-	1
4	Патрубки подвода конденсата Ду 50	Углерод. сталь	2
5	Патрубок выхлопа Ду 80	Углерод. сталь	1
6	Патрубок перелива с гидрозатвором Ду 50	Углерод. сталь	1
7	Инспекционный люк с ручками, фланец, Ду 250	Углерод. сталь	1 1
8	Коллектор Ду 50	Углерод. сталь	1
9	Фильтр сетчатый IS16.01.0600.065.16. Ф/Ф, DN065, РN16, Тмакс=300 оС (подвод конденсата к баку)	Чугун	2
10	Указатель уровня Указатель уровня сталь, ф/ф,, Ру 16, Тмах=200oC, мм	Углерод. сталь	1
11	БИВАЛ® Кран шаровой стальной КШР.12.50.16 Ф/Ф Ду 065 Ру 16	Углерод. сталь	1
12	Обратные клапана Гранлок CVS16 Ду 40	Бронза	2
13	Шаровые краны BV18 ДУ 40, ф/ф	Нерж.сталь	2
14	Шаровые краны BV18 ДУ 65, ф/ф	Нерж.сталь	2
15	Шаровый кран на дренаже ресивера BV 15 Ду 20	Нерж. сталь	1
16	Датчик емкостной уровня жидкости EAC-1	Нержавеющая сталь	1
17	Термометр сопротивления TR30(TR223) 0..+120С, шток 100 мм, (3338717),4/20 мА 2-х пров, питание 10...30VDC, IP65, до 25 бар, G1/2В/гильза/вварной адаптер	Нерж.сталь	1
18 19 20	Кран под манометр Трубка под манометр Манометр	Латунь сталь нерж. сталь	1 1 1
21	Опора	Углерод. сталь	1
22	Плита	Углерод. сталь	1
23	Рым болты	Углерод. сталь	4
24	Реле давления (-0,2-8,0) IP55 G1/4 3 х 380В Single pack/1 под н/у (060-326066 / 060-315766)	-	1
