Устройство плавного пуска Grandrive SSA, 90.....500,0 кВт, Iном 180...1000А, IP20

Технические характеристики

Напряжение питания	3ф/380В/660В 50 Гц
Мощность номинальная	90.0...500,0 кВт
Ток номинальный	180,0...1000,0А
Степень защиты	IP20
Управление	по 3-м фазам

Применение

Устройство плавного пуска Грандрайв SSA предназначено для осуществления плавныого пуска и останова электродвигателя, которое обеспечивается изменением уровня напряжения, подаваемого на двигатель по трем фазам. Начальное напряжение и время пуска/останова настраиваются с помощью встроенных потенциометров. УПП Grandrive SSA оснащены цифровым входом (для подачи сигнала Пуск/Стоп) и выходными реле Работа и Авария.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Устройство плавного пуска Grandrive SSA, 90.....500,0 кВт, Iном 180...1000А, IP20

ОПИСАНИЕ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) SSA

Плавный пуск и останов электродвигателя обеспечивается изменением уровня напряжения, подаваемого на двигатель по трем фазам. Начальное напряжение и время пуска/останова настраиваются с помощью встроенной панели управления. УПП Gandrive SSA оснащены цифровым входом (для подачи сигнала Пуск/Стоп), аналоговым выходом 4-20 мА, выходным реле Авария и программируемым релейным выходом.

Устройства плавного пуска GRANDRIVE серии ESR поддерживают защиту от перегрузки по току, защиту от пониженного тока, от перекоса, обрыва, неправильной последовательности фаз, защиту от перегрева, от затяжного пуска.

Плавный пуск применяется для запуска/останова электродвигателей:

Насосы;
Вентиляторы;
Ленточные конвейеры;
Подъемные системы;
Станки, компрессоры и т. д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) SSA

Напряжение питания	3ф/380В или 660В или 1140В (-10%, +15%), 50 Гц.
Мощность номинальная	90...50,0 кВт
Ток номинальный	180,0...1000,0А
Степень защиты	IP20
Управление	по 3-м фазам
Фукнции защиты	перегрузка по току, защита от пониженного тока, перекос, обрыв, неправильная последовательность фаз, защита от перегрева, защита от затяжного пуска
Режимы управления	Линейное изменение напряжения Ограничение тока Толчковый режим Тяжелая нагрузка Режим останова
Цифровой вход	сигнал Пуск/Стоп
Выходные реле	Авария и программируемый релейный выход, аналоговый 4...20mA
Протоколы связи	RS-485 (Modbus RTU)
Установка	Отдельно или в шкафу

ОСНОВНЫЕ ПАРАМЕТРЫ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) SSA

Модель	Номинальная мощность, кВт*	Ном. ток, А	Ном. напряжение сети, В
SSA-090-3	90	180	380
SSA-110-3	110	220
SSA-132-3	132	260
SSA-160-3	160	320
SSA-187-3	187	375
SSA-200-3	200	400
SSA-250-3	250	480
SSA-280-3	280	550
SSA-320-3	320	620
SSA-400-3	400	780
SSA-450-3	450	850
SSA-500-3	500	1000

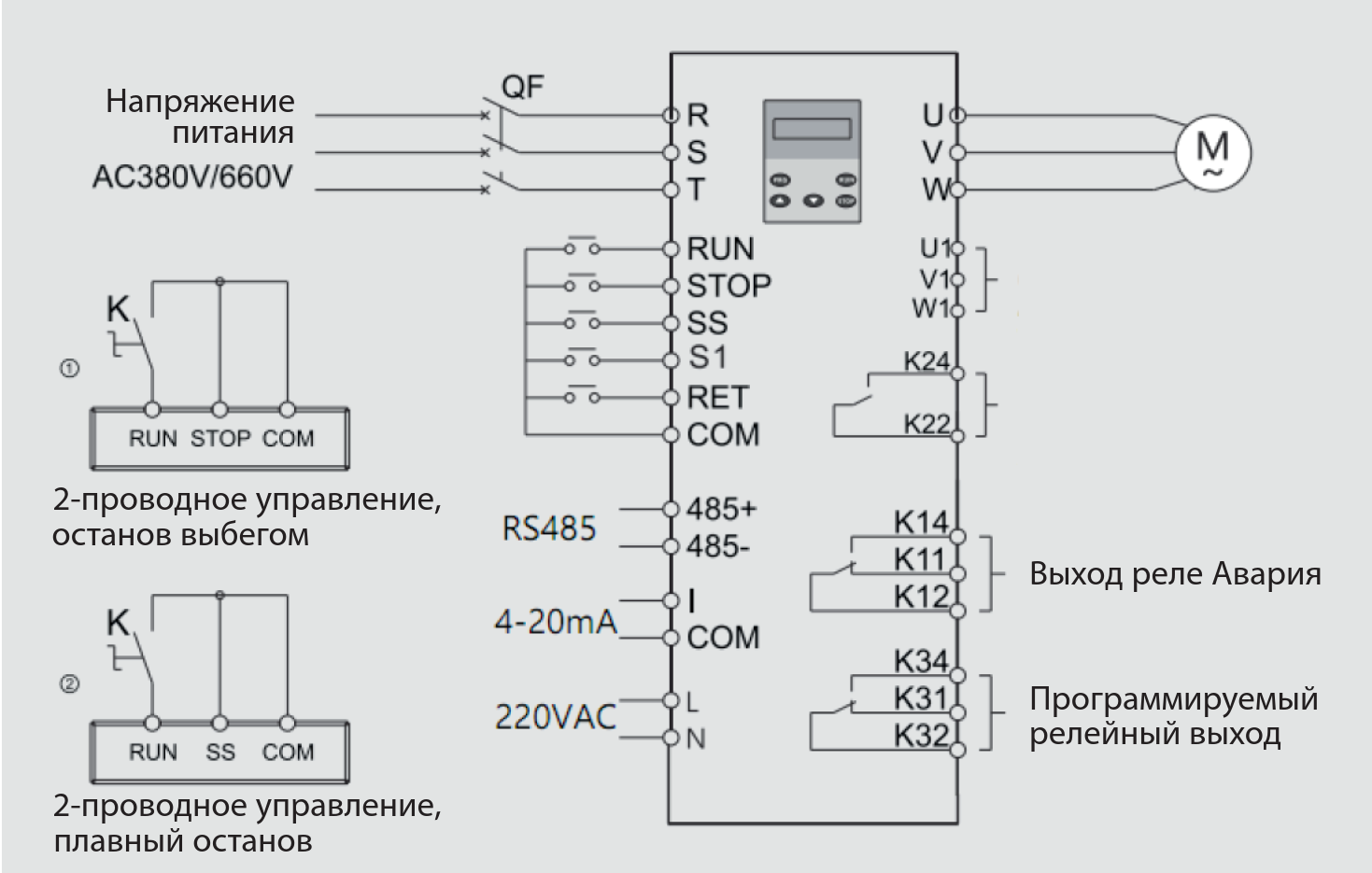

СХЕМА ПОДКЛЮЧЕНИЯ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) SSA

НАСТРОЙКА ПАРАМЕТРОВ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) SSA

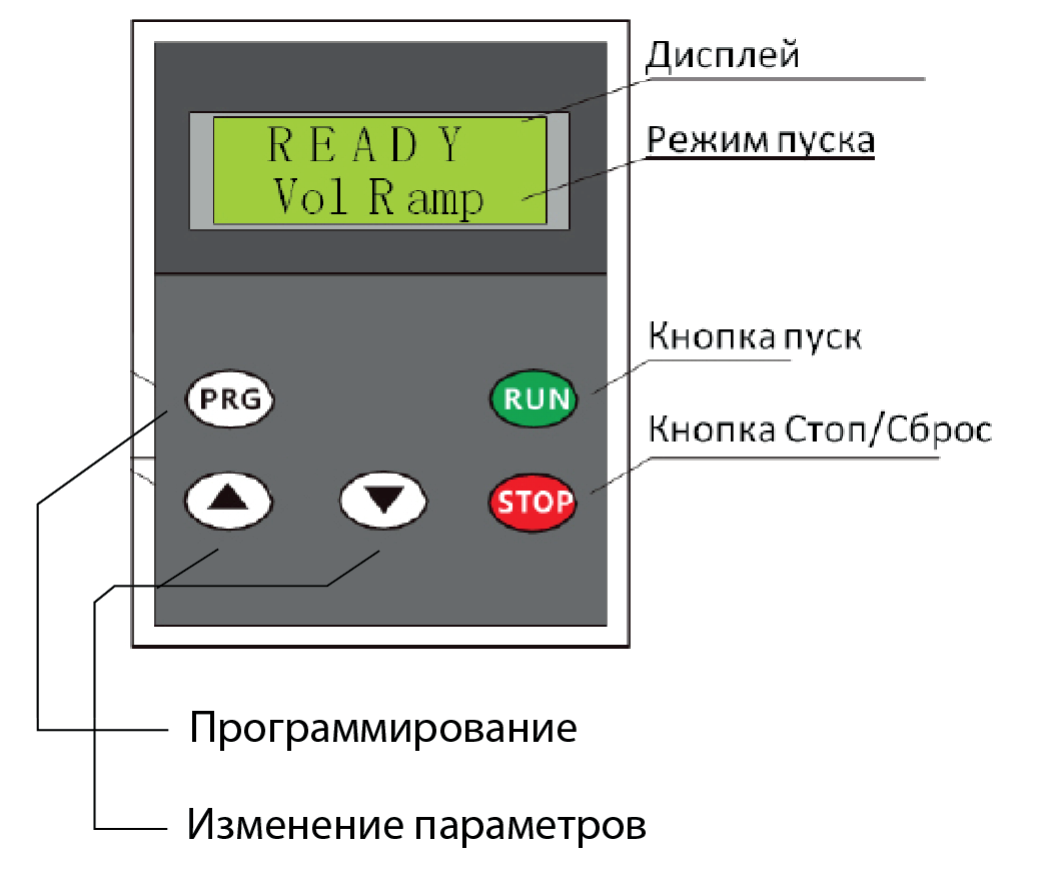

Цифровое табло	Функции кнопки
	На панели управления 5 кнопок: RUN (Пуск), STOP (Стоп), PRG (Программирование) ,? (больше), ? (меньше) ? RUN (Пуск): Когда система готова к работе, нажмите для пуска двигателя в выбранном режиме. ? STOP (Стоп): В состоянии пуска или работы УПП, нажмите для остановки двигателя, затем система переходит в состоянии готовности. В состоянии настройки при нажатии данной кнопки система пере- ходит в состояние готовности, измененный параметр сохраняется. В состоянии аварии, код ошибки отображается на дисплее. Нажмите кнопку и удерживайте ее 5 секунд для сброса ошибки и перехода в состояние готовности ? PRG (Программирование): В состоянии готовности при нажатии данной кнопки и удержании в течение 5 секунд УПП переходит в режим настройки. В режиме настройки пользователь может пере- ключаться между различными параметрами ?? (больше): Увеличение значения параметра при настройке. ?? (меньше): Увеличение значения параметра при настройке. Примечание: 1. В режиме настройки нажмите кнопку PRG или STOP, измененные параметры будут автоматически сохранены. 2. Если выбрано внешнее управление, панель можно отсоединить после настройки параметров.

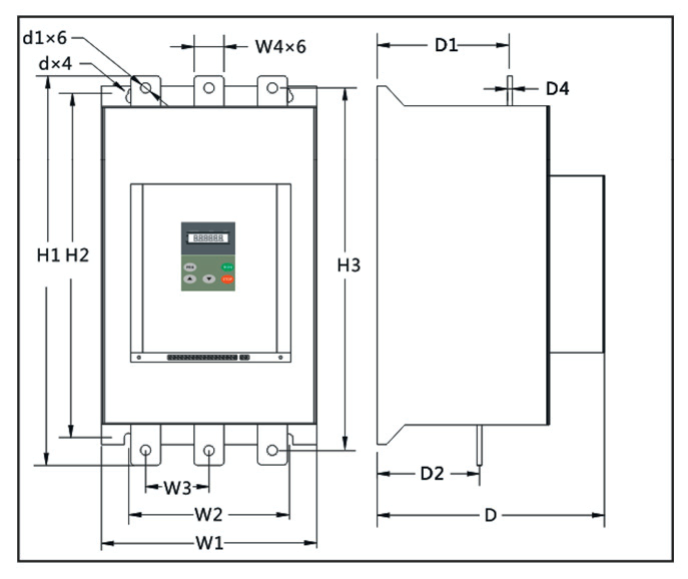

ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА ПЛАВНОГО ПУСКА ГРАНДРАЙВ (GRANDRIVE) ESR

Типоразмер	Внешние габариты (мм)			Установочные габариты (мм)					Габариты медных пластин (мм)					Вес, кг
	W1	H1	D	W2	H2	D1	D2	d	W3	W4	H3	D4	d1
15–30 кВт	188	343	215	125	320	102	91	Ф6.5	62.5	15	323	3	Ф8.5	8
37–75 кВт										20
90 кВт	236	490	216	182	440	119.5	98.5	Ф8	74.6	25	456	5	Ф10.5	22
110–187 кВт										30
200–280 кВт	299	592	225	245	518	137.5	103.5	Ф8	96	40	552	5	Ф14	36
320–400 кВт										50
450–500 кВт	435	817	264	360	687	80	106	Ф11	131	60	722	13	Ф9	60
