Поворотный обратный клапан с фланцевыми подсоединениями. Серия VCXB

Особенности

  • 1/2"~24" (Ду 15 - Ду 600)
  • Рабочее давление: 100 бар
  • Фланец:
    • DIN PN16
    • ASME CLASS 150/300/600
    • JIS 10K
  • Рабочая температура: от -20 до 200 Co (-4 - 392 Fo)
  • Прецизионное литье

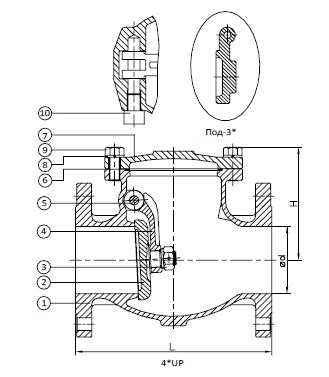

№ ОПИСАНИЕ МАТЕРИАЛ
1 КОРПУС ASTM A351-CF8M/ 1.4408 ASTM A351-CF8/ 1.4308
2 ДИСК ASTM A351-CF8M/ 1.4408 ASTM A351-CF8/ 1.4308
3 ГАЙКА AISI 304
4 ШАРНИР ASTM A351-CF8M / 1.4408 ASTM A351-CF8 / 1.4308
5 ШАРНИРНАЯ ОСЬ AISI 316 AISI 304
6 УПЛОТНЕНИЕ PTFE/304+GRAPHITE
7 КРЫШКА ASTM A351-CF8M / 1.4408 ASTM A351-CF8 / 1.4308
8 ПРУЖИННАЯ ШАЙБА AISI 304
9 БОЛТ КРЫШКИ AISI 304
10 БОЛТ AISI 304

* для 8" и выше, прокладка: 304 + Графит

DN Фланец по стандарту JIS 10K Фланец по стандарту ASME Фланец по стандарту DIN d CLASS 150 CLASS 300 PN16
CLASS150 CLASS300 CLASS600 PN16 L H L H L H
15 VCXB-15-CJ-10K VCXB-15-CA-CL150 VCXB-15-CA-CL300 VCXB-15-CA-CL600 VCXB-15-CD-PN16 15 108 51 152 61 130 51
20 VCXB-20-CJ-10K VCXB-20-CA-CL150 VCXB-20-CA-CL300 VCXB-20-CA-CL600 VCXB-20-CD-PN16 20 117 54 178 61 150 54
25 VCXB-25-CJ-10K VCXB-25-CA-CL150 VCXB-25-CA-CL300 VCXB-25-CA-CL600 VCXB-25-CD-PN16 25 127 64 203 79 160 64
32 VCXB-32-CJ-10K VCXB-32-CA-CL150 VCXB-32-CA-CL300 VCXB-32-CA-CL600 VCXB-32-CD-PN16 32 140 68 - - 180 68
40 VCXB-40-CJ-10K VCXB-40-CA-CL150 VCXB-40-CA-CL300 VCXB-40-CA-CL600 VCXB-40-CD-PN16 40 165 75 229 93 200 75
50 VCXB-50-CJ-10K VCXB-50-CA-CL150 VCXB-50-CA-CL300 VCXB-50-CA-CL600 VCXB-50-CD-PN16 50 203 97 267 127 230 97
65 VCXB-65-CJ-10K VCXB-65-CA-CL150 VCXB-65-CA-CL300 VCXB-65-CA-CL600 VCXB-65-CD-PN16 65 216 111 292 144 290 111
80 VCXB-80-CJ-10K VCXB-80-CA-CL150 VCXB-80-CA-CL300 VCXB-80-CA-CL600 VCXB-80-CD-PN16 80 241 120 318 154 310 120
100 VCXB-100-CJ-10K VCXB-100-CA-CL150 VCXB-100-CA-CL300 VCXB-100-CA-CL600 VCXB-100-CD-PN16 100 292 162 356 196 350 162
125 VCXB-125-CJ-10K VCXB-125-CA-CL150 VCXB-125-CA-CL300 VCXB-125-CA-CL600 VCXB-125-CD-PN16 125 330 179 400 217 400 179
150 VNXC-150-CJ-10K VCXB-150-CA-CL150 VCXB-150-CA-CL300 VCXB-150-CA-CL600 VCXB-150-CD-PN16 150 356 203 444 230 480 203
200 VNXC-200-CJ-10K VCXB-200-CA-CL150 VCXB-200-CA-CL300 VCXB-200-CA-CL600 VCXB-200-CD-PN16 200 495 236 533 265 600 236
250 VNXC-250-CJ-10K VCXB-250-CA-CL150 VCXB-250-CA-CL300 VCXB-250-CA-CL600 VCXB-250-CD-PN16 250 622 302 622 319 730 302
300 VNXC-300-CJ-10K VCXB-300-CA-CL150 VCXB-300-CA-CL300 VCXB-300-CA-CL600 VCXB-300-CD-PN16 300 698 340 - - 850 340
350 VNXC-350-CJ-10K VCXB-350-CA-CL150 VCXB-350-CA-CL300 VCXB-350-CA-CL600 VCXB-350-CD-PN16 337 787 385 - - - -
