Вентиль запорный АДЛ ГРАНВЕНТ MV40, игольчатый, нержавеющая сталь, DN8...25 мм, PN250, резьбовой, управление - рукоятка

Технические характеристики

Условный диаметр	8...25 мм
Условное давление	420 бар
Рабочая температура	-60...+400°С
Уплотнение по штоку	сальниковое
Тип присоединения	внутренняя резьба
Тип управления	Т-ручка

Применение

Запорные вентиля ГРАНВЕНТ MV40 PN250 применяются как запорная арматура в трубопроводах для жидких и газообразных сред высокого давления. Игольчатая конструкция обспечивает высокую точность регулирования и герметичность класса А. Корпус из нержавеющей стали позволяет использовать игольчатый вентиль на слабоагрессивных средах. Возможно использовать в качестве регулировочного вентиля

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
BO01A661367	игольчатый вентиль MV40-010	10	2325.35 ₽	уточняйте
BO01A661368	игольчатый вентиль MV40-015	15	2355.55 ₽	уточняйте
BO01A661369	игольчатый вентиль MV40-020	20	2971.61 ₽	уточняйте
BO01A661370	игольчатый вентиль MV40-025	25	4205.76 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вентиль запорный АДЛ ГРАНВЕНТ MV40, игольчатый, нержавеющая сталь, DN8...25 мм, PN250, резьбовой, управление - рукоятка

ОПИСАНИЕ ВЕНТИЛЯ ИГОЛЬЧАТОГО ГРАНВЕНТ MV40 PN250

Запорные вентиля ГРАНВЕНТ MV40 применяются как запорная арматура в трубопроводах для жидких и газообразных сред высокого давления. Игольчатая конструкция обспечивает высокую точность регулирования и герметичность класса А. Корпус из нержавеющей стали позволяет использовать игольчатый вентиль на слабоагрессивных средах. Возможно использовать в качестве регулировочного вентиля. Данная версия игольчатого клапана имеет сальник из PTFE и устанавлиается на среды с температурой до 200С.

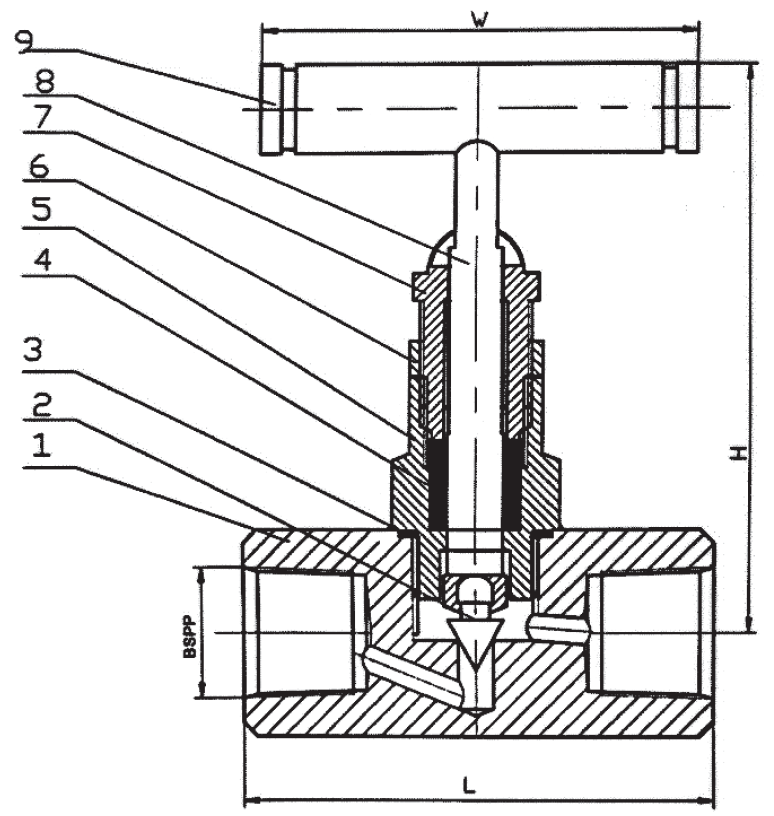

СПЕЦИФИКАЦИЯ ВЕНТИЛЯ ИГОЛЬЧАТОГО ГРАНВЕНТ MV40 PN250

№	Позиция	Материал	Схема
1	Корпус	03X17H14М3 (316)
2	Плунжер	03X17H14М3 (316)
3	Уплотнение корпуса	03X17H14М3 (316)
4	Сальник	PTFE
5	Обойма	03X17H14М3 (316)
6	Втулка	03X17H14М3 (316)
7	Втулка	03X17H14М3 (316)
8	Шток	03X17H14М3 (316)
9	Рукоятка	08Х18Н10 (304)

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕНТИЛЯ ИГОЛЬЧАТОГО ГРАНВЕНТ MV40 PN250

Артикул	DN	H	L	W	Масса, (кг)
BO01A661366	6	75	54	58	0,4
BO01A661367	10	75	54	58	0,4
BO01A661368	15	75	57	58	0,45
BO01A661369	20	77	62	58	0,7
BO01A661370	25	77	68	58	1

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ ВЕНТИЛЯ ИГОЛЬЧАТОГО ГРАНВЕНТ MV40 PN250

DN	8	10	15	20	25
Kvs	0,7	0,8	1,0	1,1	1,5
