Прерыватель вакуума GOETZE 1960/1965, регулируемый, латунь, DN15...25, PN40, резьбовой

Технические характеристики

Типоразмер	15...25 мм
Условное давление	40 бар
Рабочая температура	-60....+225°С
Тип присоединения	резьбовое
Глубина вакуума	-6 мбар до -800 мбар

Применение

Прерыватели вакуума GOETZE 1960 и 1965 – предназначены для избегания образования вакуума в паропроводах при его конденсации , а так же в газовых и жидкостных системах. Прерыватели вакуума GOETZE 1960 и 1965 защищают установленное оборудование (теплообменные аппараты, варочные котлы и др.), снижают риски гидроударов, а наличие регулировочной пружины в исполнении GOETZE 1965 дает возможность настраивать требуемую глубину вакуума в широком диапазоне.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Прерыватель вакуума GOETZE 1960 и 1965, латунь, DN15-25, PN40, наружная резьба, регулируемый

ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ Прерывателя вакуума GOETZE 1960 и 1965

Вентиляционный клапан для трубопроводов, трубных систем, емкостей и теплоообменников, в которых не допускается падение давления ниже атмосферного.

Опорожнение емкостей
Защита от образования вакуума в баках, трубопроводах, теплообменниках и емкостях паровых систем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ прерывателя вакуума GOETZE 1960 и 1965

Диаметр клапана	15...25 мм
Номинальное давление	40 бар
Рабочая температура среды	– 60°C до + 225°C
Диапазон настройки	серия 1960 - фиксированная -6мбар серия 1965 - настраиваемая -100....-800 мбар
Тип установки	строго вертикальная установка
Присоединения	Наружная резьба или внутренняя резьба- к процессу Внутренняя резьба - к воздуху
ОПЦИИ	Резьба NPT Металлическое седло для серии 1960

РАБОЧИЕ СРЕДЫ прерывателя вакуума GOETZE 1960 и 1965

Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

МАТЕРИАЛЫ ПРЕРЫВАТЕЛЯ ВАКУУМА GOETZE 1960 и 1965

Серия	Материал	DIN EN	ASME
Входная часть корпуса	Латунь	CW617N	CW617N
Материал корпуса на выходе	Латунь	CW617N	CW617N
Внутренние части	Латунь	CW617N	CW617N
Первичное уплотнение	PTFE / PTFE + углерод	PTFE / PTFE + углерод	PTFE / PTFE + углерод
Вторичное уплотнение	EPDM	EPDM	EPDM

УПЛОТНЕНИЯ Прерывателя вакуума GOETZE 1960 и 1965

Серия	Материал		Диапазон температур
Основное уплотнение	PTFE	Политетрафтроэтилен	-60°C to +225°C
Опционально	MD*	Металлическое седло	-60°C to +225°C
Вторичное уплотнение	PTFE	Политетрафтроэтилен	-60°C to +225°C

* - Только для серии Goetze 1960

ПРИСОЕДИНЕНИЕ ПРЕРЫВАТЕЛЯ ВАКУУМА GOETZE 1960 и 1965

Код	Исполнение		ГОСТ/DIN/ANSI
m/f	Стандарт	Наружная резьба BSP-Р / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
f/f	Опция	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
NPTm/f	Опция	Наружная резьба NPT / Внутренняя резьба BSP-P	ANSI B 1.20.1/DIN EN ISO 228-
BSP-Tm/f	Опция	Наружная резьба BSP-T / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ Прерывателя вакуума GOETZE 1960 и 1965

МОДЕЛЬ		1960			1965
Номинальный диаметр	DN	15	20	25	15	20	25

	PN			40
Винтовая резьба	G	1/2" (15)	3/4" (20)	1" (25)	1/2" (15)	3/4" (20)	1" (25)
Впускная резьба	G1	1/4" (8)	1/2" (15)	3/4" (20)	1/4" (8)	1/2" (15)	3/4" (20)

Установочный размер в мм	H	55,4	63,4	69	109,4	117	123
	H1	15	17	19	15	17	19
	A	36	52	64	36	52	64
	SW	36	52	64	36	52	64
Вес	kg	0,37	0,8	1,26	0,65	1,31	2
Диапазон установки	мбар	-6	-6	-6	-100 ...-800	-100 ...-800	-100 ...-800

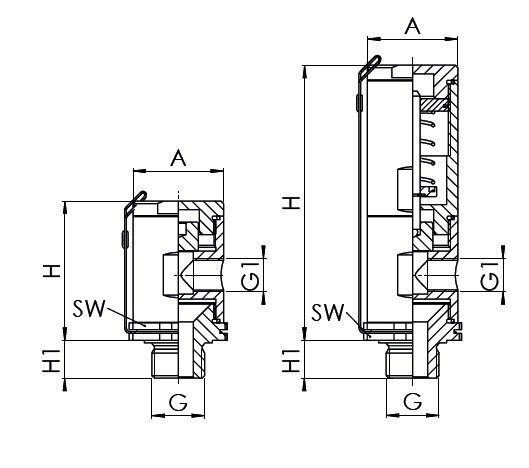

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПРЕРЫВАТЕЛЯ ВАКУУМА GOETZE 1960 и 1965

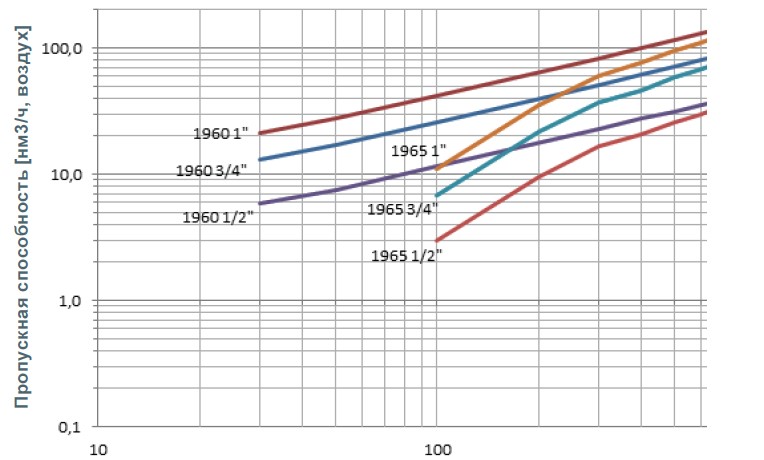

ДИАГРАММА МОЩНОСТИ ПРЕРЫВАТЕЛЯ ВАКУУМА GOETZE 1960 и 1965

Перепад давления [мбар]

Пересчет: нм³/ч x 1000 / 3600 = нл/с

ПРИМЕР РАСЧЕТА ПРЕРЫВАТЕЛЯ ВАКУУМА GOETZE 1960 и 1965

Тип 1960. Открытие при -6 мбар (=0,994 бар абс.)
Пропускная способность увеличивается при росте разницы давлений.

Пример для размерности 1“:
Пропускная способность при перепаде давления 60 мбар составляет 30 нм3/ч или 8,3 нл/с (воздух)
Пропускная способность при перепаде давления 200 мбар составляет 65 нм3/ч или 18,1 нл/с (воздух)

Тип 1965 регулируется в пределах от -100 до -800 мбар (=от 0,9 до 0,2 бар абс.)
Пропускная способность не зависит от давления настройки и увеличивается при росте разницы давлений.

Пример для размерности 1/2“:
Пропускная способность при перепаде давления 100 мбар составляет 3 нм3/ч или 0,8 нл/с (воздух)
Пропускная способность при перепаде давления 400 мбар составляет 20 нм3/ч или 5,6 нл/с (воздух)
