Вертикальный многоступенсатый насос ГРАНПАМП ВМН10/ВМНч10, нержавеющая сталь, расход до 13,0 м3/ч, напор до 226 м.в.с.

Технические характеристики

Номинальный расход	5,0...13,0 м3/ч
Номинальный напор	10 - 226 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	0,75...7,5 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN40

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН/ВМНч с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B625122	Насос ВМН 10-2	70724.22 ₽	уточняйте
NZ06B625123	Насос ВМН 10-3	73498.63 ₽	уточняйте
NZ06B626088	Насос ВМН 10-4	81803.95 ₽	уточняйте
NZ06B625124	Насос ВМН 10-5	85016.12 ₽	уточняйте
NZ05A625125	Насос ВМН 10-6	103171.66 ₽	уточняйте
NZ05A625126	Насос ВМН 10-7	95348.35 ₽	уточняйте
NZ06B618398	Насос ВМН 10-8	97066.46 ₽	уточняйте
NZ06B625127	Насос ВМН 10-9	101242.66 ₽	уточняйте
NZ06B634293	Насос ВМН 10-10	104912.37 ₽	уточняйте
NZ06B636506	Насос ВМН 10-12	109185.53 ₽	уточняйте
NZ06B631785	Насос ВМН 10-14	133015.09 ₽	уточняйте
NZ06B641953	Насос ВМН 10-16	139778.35 ₽	уточняйте
NZ06B627507	Насос ВМН 10-18	147337.11 ₽	уточняйте
NZ06B630270	Насос ВМН 10-20	150907.97 ₽	уточняйте
NZ06B625736	Насос ВМН 10-22	154700.06 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН10/ВМНч10, нержавеющая сталь, расход до 13,0 м3/ч, напор до 226 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН10/ВМН(Ч)10

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН10/ВМН(Ч)10

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН10/ВМН(Ч)10

Присоединение вход/выход	DN40
Максимальное давление на входе	для ВМН(ч) 10-1 - 10-6 - 8 бар для ВМН(ч) 10-7 - 10-22 - 10 бар
Максимальное давление на выходе	для ВНМ(ч) DIN фланец - 25 бар для ВНМ - 25 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	0,75....7,5 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

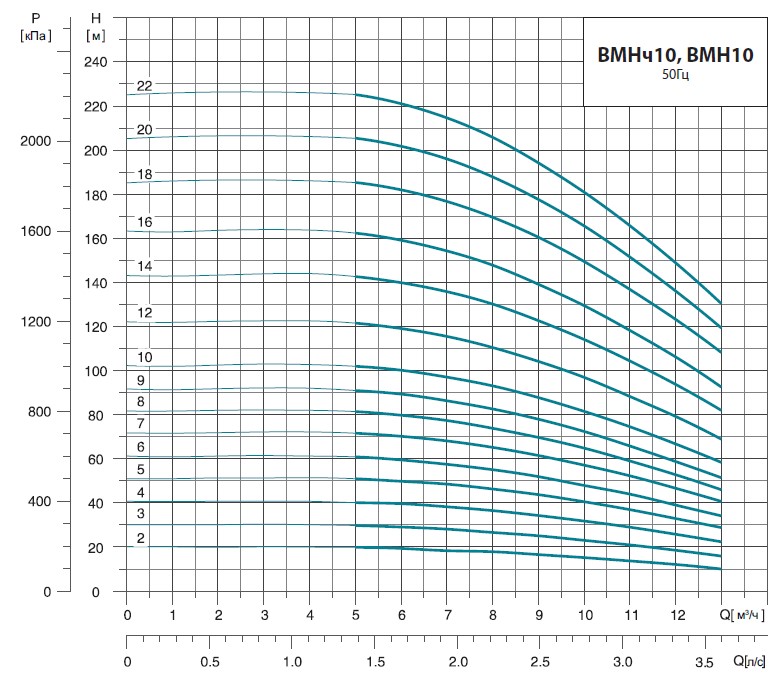

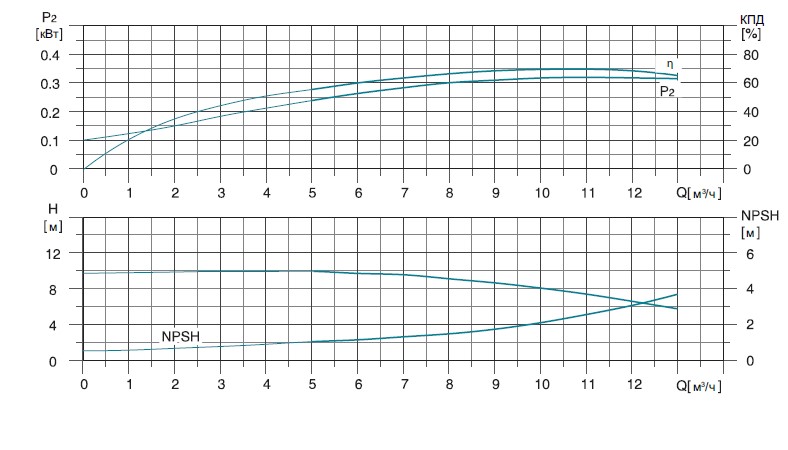

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН10/ВМН(Ч)10

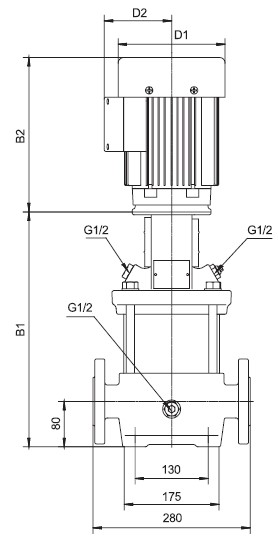

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН10/ВМН(Ч)10

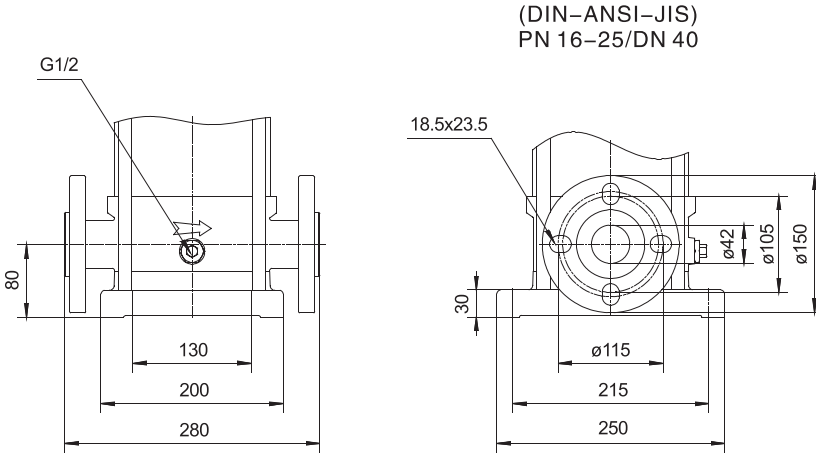

Общий вид	DIN фланец (ВМН) PN25 DN40

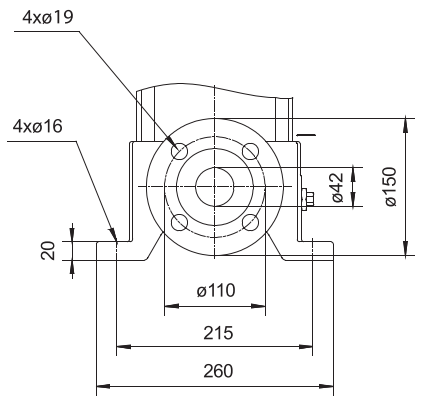

	DIN фланец (ВМНч)

Модель	DIN фланец (ВМНч)		DIN фланец (ВМН)		D1	D2	Вес нетто (кг)
Модель	В1	В1+В2	В1	В1+В2	D1	D2	Вес нетто (кг)
10-2	351	619	353	621	150	125	40.6
10-3	381	649	383	651	150	125	41.1
10-4	427	745	429	747	164	127	48.5
10-5	457	775	459	777	164	127	51.9
10-6	487	805	489	807	164	127	52.5
10-7	522	862	524	864	186	120	60.6
10-8	552	892	554	894	186	120	62.1
10-9	582	922	584	924	186	120	63.2
10-10	612	952	614	954	186	120	66.5
10-12	672	1012	674	1014	186	120	73.1
10-14	764	1161	766	1163	210	142	77.1
10-16	824	1221	826	1223	210	142	80.3
10-18	884	1281	886	1283	210	142	86.9
10-20	944	1341	946	1343	210	142	86.9
10-22	1004	1401	1006	1403	210	142	95.6

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН10/ВМН(Ч)10

Модель	Мощность (кВт)	Q (м³/ч)	5.0	6.0	8.0	10	12	13
ВМН(ч) 10-2	0.75	H(м)	20	19	18	15	12	10
ВМН(ч) 10-3	1.1		30	29	26	23	18	16
ВМН(ч) 10-4	1.5		40	40	36	32	26	23
ВМН(ч) 10-5	2.2		51	50	46	40	33	29
ВМН(ч) 10-6	2.2		61	59	55	48	39	35
ВМН(ч) 10-7	3		72	70	65	56	46	41
ВМН(ч) 10-8	3		82	80	74	64	53	46
ВМН(ч) 10-9	3		92	89	82	70	59	52
ВМН(ч) 10-10	4		102	100	93	80	66	59
ВМН(ч) 10-12	4		122	119	110	95	79	69
ВМН(ч) 10-14	5.5		142	140	130	113	94	82
ВМН(ч) 10-16	5.5		162	159	148	128	106	93
ВМН(ч) 10-18	7.5		185	182	169	147	123	109
ВМН(ч) 10-20	7.5		206	201	188	164	136	119
ВМН(ч) 10-22	7.5		226	221	206	178	147	130
