Вертикальный многоступенсатый насос ГРАНПАМП ВМН120/ВМНч120, нержавеющая сталь, расход до 150,0 м3/ч, напор до 162 м.в.с.

Технические характеристики

Номинальный расход	60,0...150,0 м3/ч
Номинальный напор	15 - 162,5 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	11,0...75,0 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN125

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН/ВМНч с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B660869	Насос ВМН 120-1	714199.19 ₽	уточняйте
NZ06B649541	Насос ВМН 120 2-2	841928.41 ₽	уточняйте
NZ06B640130	Насос ВМН 120 2-1	857752.86 ₽	уточняйте
NZ05A627712	Насос ВМН 120-2	900052.09 ₽	уточняйте
NZ06B640129	Насос ВМН 120-3-2	1092448.90 ₽	уточняйте
NZ06B647273	Насос ВМН 120-3-1	1092448.90 ₽	уточняйте
NZ06B646442	Насос ВМН 120-3	1092448.90 ₽	уточняйте
NZ06B660874	Насос ВМН 120-4-2	1239185.95 ₽	уточняйте
NZ06B660876	Насос ВМН 120-4-1	1239185.95 ₽	уточняйте
NZ06B660877	Насос ВМН 120-4	1330089.20 ₽	уточняйте
NZ06B626241	Насос ВМН 120-5-2	1447551.86 ₽	уточняйте
NZ06B660879	Насос ВМН 120-5-1	1447551.86 ₽	уточняйте
NZ06B655088	Насос ВМН 120-5	1574299.98 ₽	уточняйте
NZ06B635334	Насос ВМН 120-6-2	1685098.68 ₽	уточняйте
NZ06B660881	Насос ВМН 120-6-1	1685098.68 ₽	уточняйте
NZ06B660882	Насос ВМН 120-6	1811110.74 ₽	уточняйте
NZ06B634719	Насос ВМН 120-7-2	1925443.15 ₽	уточняйте
NZ06B660885	Насос ВМН 120-7-1	1925443.15 ₽	уточняйте
NZ06B660886	Насос ВМН 120-7	1925443.15 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН120/ВМНч120, нержавеющая сталь, расход до 150,0 м3/ч, напор до 162 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН120/ВМН(Ч)120

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН120/ВМН(Ч)120

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН120/ВМН(Ч)120

Присоединение вход/выход	DN125
Максимальное давление на входе	для ВМН(ч) 120-1 - 120-2-1 - 10 бар для ВМН(ч) 120-2 - 120-5-1 - 15 бар для ВМН(ч) 120-5 - 120-7 - 20 бар
Максимальное давление на выходе	для ВНМ(ч) DIN фланец - 25/40 бар для ВНМ - 25/40 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	11,0....75,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец PN25/40
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

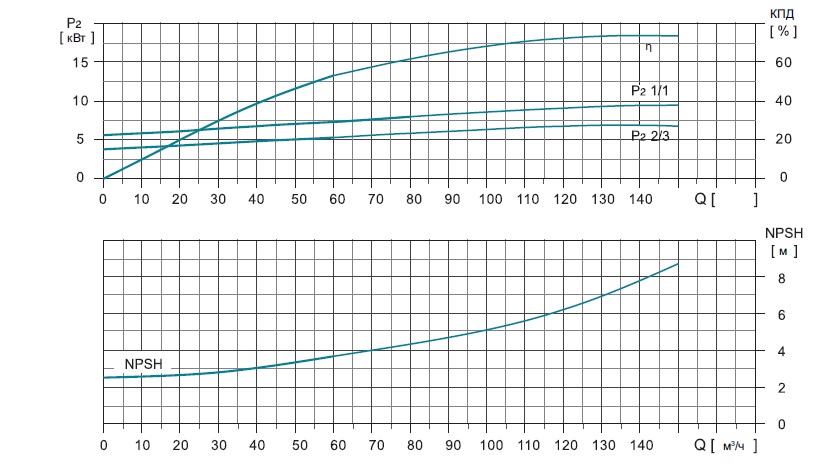

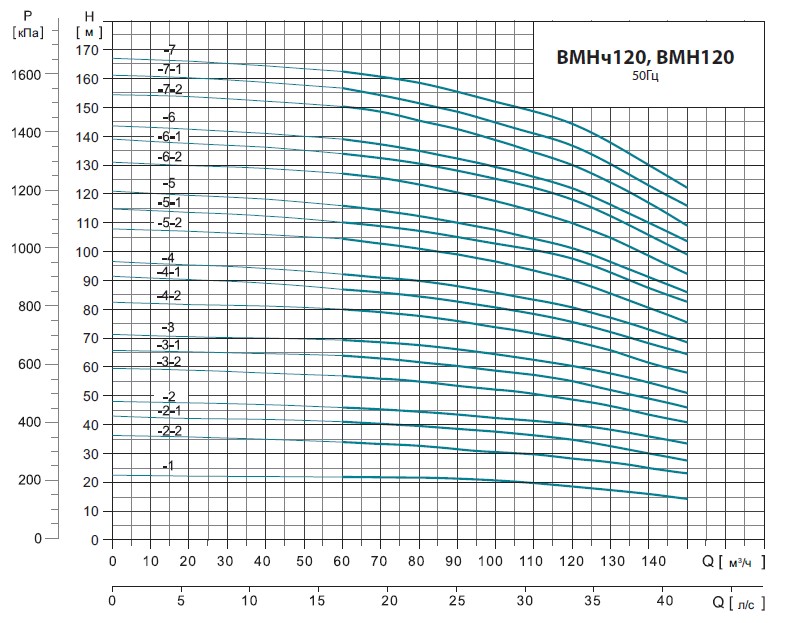

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН120/ВМН(Ч)120

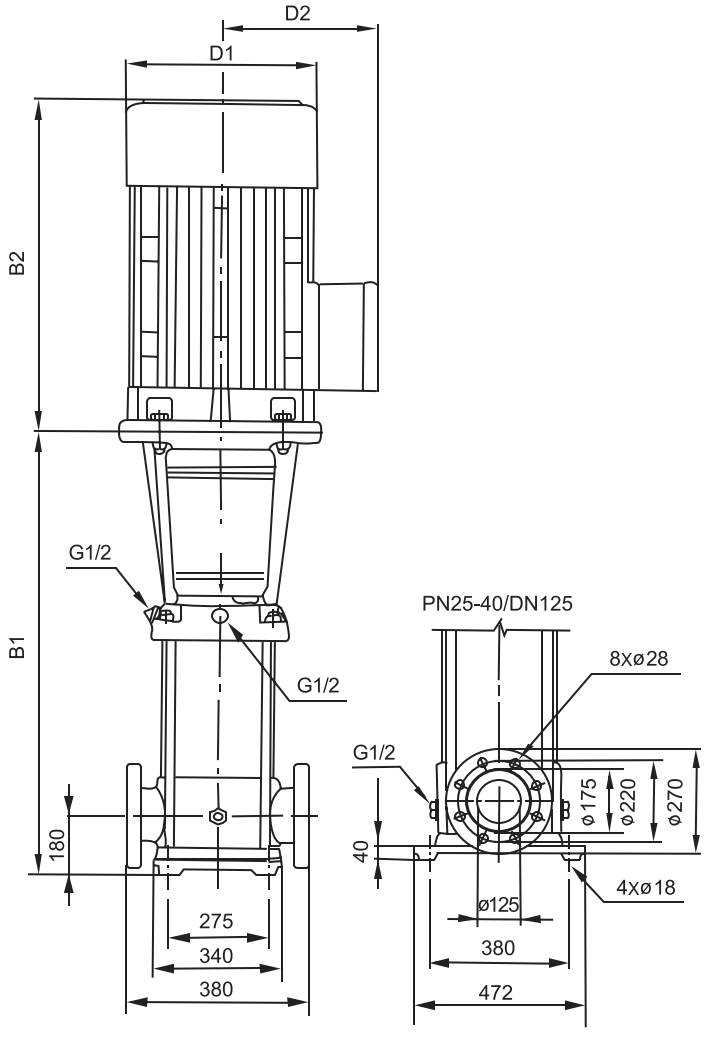

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН120/ВМН(Ч)120

Модель	DIN фланец (ВМНч, ВМН)		D1	D2	Вес нетто (кг)
Модель	В1	В1+В2	D1	D2	Вес нетто (кг)
120-1	840	1339	254	175	186
120-2-2	1000	1499	254	175	210
120-2-1	1000	1560	330	250	250
120-2	1000	1600	380	280	285
120-3-2	1160	1840	420	305	326
120-3-1	1160	1840	420	305	360
120-3	1160	1840	420	305	360
120-4-2	1320	2000	420	305	400
120-4-1	1320	2000	420	305	400
120-4	1320	2035	470	335	460
120-5-2	1480	2195	470	335	470
120-5-1	1480	2195	470	335	470
120-5	1510	2295	510	370	575
120-6-2	1670	2455	510	370	585
120-6-1	1670	2455	510	370	585
120-6	1670	2515	580	410	705
120-7-2	1830	2675	580	410	715
120-7-1	1830	2675	580	410	715
120-7	1830	2675	580	410	715

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН120/ВМН(Ч)120

Модель	Мощность (кВт)	Q (м³/ч)	60	70	80	90	100	110	120	130	140	150
ВМН(ч) 120-1	11	H (м)	22	21,5	21,6	21	20,5	19,5	18,5	17	16	15
ВМН(ч) 120-2-2	15		34	33,6	33	31	30,2	30	28,5	27	25	24
ВМН(ч) 120-2-1	18,5		41	40	39,5	38,5	37	36,5	34,5	32,5	30	27,5
ВМН(ч) 120-2	22		46	45	44,5	43,5	42,4	41	40	38	36	33,5
ВМН(ч) 120-3-2	30		57	56	55	53,5	52	51	49	46,5	43,5	41
ВМН(ч) 120-3-1	30		64	63	62	60	58,5	57,5	55,5	52	49	46
ВМН(ч) 120-3	30		69,5	68,5	67,5	66	64,4	62,5	61	57,5	54,5	51
ВМН(ч) 120-4-2	37		80,5	79	78	76	73,5	72	69	66	61,5	58
ВМН(ч) 120-4-1	37		87	86	84,5	82	80	78	76	72	68	64,5
ВМН(ч) 120-4	45		92,5	91	90	88	85,5	83	81	77	73	68,5
ВМН(ч) 120-5-2	45		104,5	103	101	99	96	93	90	85,5	80,5	75,5
ВМН(ч) 120-5-1	45		110,5	109	107,5	105	102	100	97	92	86,5	83
ВМН(ч) 120-5	55		115,5	114	113	110	107,5	104,5	101,5	96	91	86
ВМН(ч) 120-6-2	55		128	125,5	123	121	117,3	113,5	110	104,5	98,5	92,5
ВМН(ч) 120-6-1	55		134	132	130,5	127	124	121	118	111	105	100
ВМН(ч) 120-6	75		139	137	135	132	128,8	126	123	116	110	104
ВМН(ч) 120-7-2	75		151	148	145,5	143	138,6	134	130	123,5	116,5	109
ВМН(ч) 120-7-1	75		156,5	154	152	148,5	144,5	141	137,5	130	123	116,5
ВМН(ч) 120-7	75		162,5	160,5	158,5	155	151	148	145	137	129	123
