Вертикальный многоступенсатый насос ГРАНПАМП ВМН150/ВМНч150, нержавеющая сталь, расход до 180,0 м3/ч, напор до 157 м.в.с.

Технические характеристики

Номинальный расход	80,0...180,0 м3/ч
Номинальный напор	15 - 157 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	11,0...75,0 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN125

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН/ВМНч с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B661204	Насос ВМН 150-1-1	738805.27 ₽	уточняйте
NZ06B650817	Насос ВМН 150-1	751223.94 ₽	уточняйте
NZ06B661206	Насос ВМН 150-2-2	888647.98 ₽	уточняйте
NZ06B661208	Насос ВМН 150-2-1	924385.59 ₽	уточняйте
NZ05A627711	Насос ВМН 150-2	1008753.79 ₽	уточняйте
NZ06B661211	Насос ВМН 150-3-2	1120993.13 ₽	уточняйте
NZ06B660934	Насос ВМН 150-3-1	1300065.95 ₽	уточняйте
NZ06B634937	Насос ВМН 150-3	1149257.89 ₽	уточняйте
NZ06B661212	Насос ВМН 150-4-2	1362095.31 ₽	уточняйте
NZ06B640477	Насос ВМН 150-4-1	1362095.31 ₽	уточняйте
NZ06B637288	Насос ВМН 150-4	1685093.76 ₽	уточняйте
NZ06B652199	Насос ВМН 150-5-2	1604638.13 ₽	уточняйте
NZ06B640454	Насос ВМН 150-5-1	1730855.85 ₽	уточняйте
NZ06B654922	Насос ВМН 150-5	1730855.85 ₽	уточняйте
NZ06B635044	Насос ВМН 150-6-2	1848642.27 ₽	уточняйте
NZ06B661213	Насос ВМН 150-6-1	1848642.27 ₽	уточняйте
NZ06B661214	Насос ВМН 150-6	1848642.27 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН150/ВМНч150, нержавеющая сталь, расход до 180,0 м3/ч, напор до 157 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН150/ВМН(Ч)150

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН150/ВМН(Ч)150

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН150/ВМН(Ч)150

Присоединение вход/выход	DN125
Максимальное давление на входе	для ВМН(ч) 150-1-1 - 150-2-2 - 10 бар для ВМН(ч) 150-2-1 - 150-4-1 - 15 бар для ВМН(ч) 150-4 - 150-6 - 20 бар
Максимальное давление на выходе	для ВНМ(ч) DIN фланец - 25/40 бар для ВНМ - 25/40 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	11,0....75,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец PN25/40
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

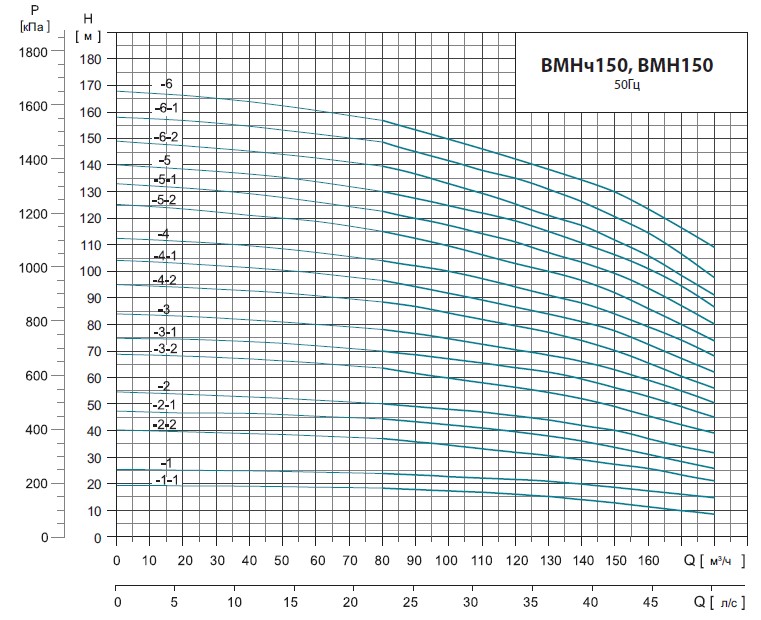

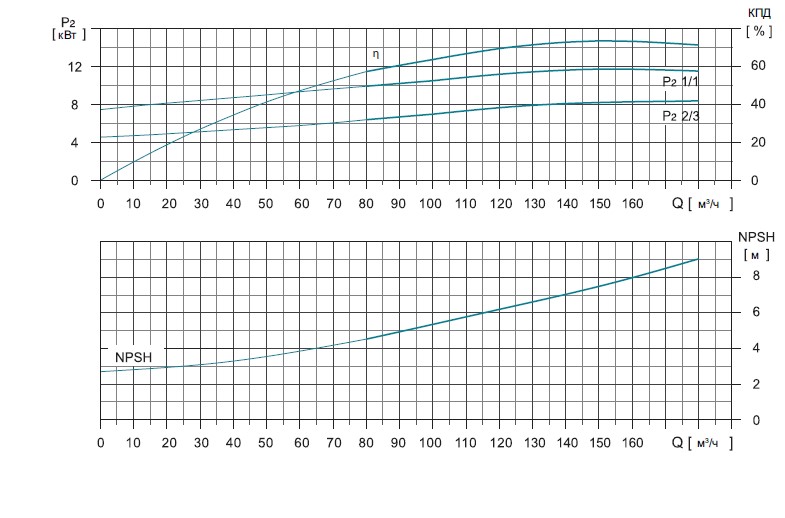

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН150/ВМН(Ч)150

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН150/ВМН(Ч)150

Модель	DIN фланец (ВМНч, ВМН)		D1	D2	Вес нетто (кг)
Модель	В1	В1+В2	D1	D2	Вес нетто (кг)
150-1-1	840	1339	254	175	186
150-1	840	1339	254	175	200
150-2-2	1000	1560	330	250	250
150-2-1	1000	1600	380	280	295
150-2	1000	1680	420	305	317
150-3-2	1160	1840	420	305	360
150-3-1	1160	1840	420	305	360
150-3	1160	1840	420	305	385
150-4-2	1320	2035	470	335	460
150-4-1	1320	2035	470	335	460
150-4	1320	2135	510	370	560
150-5-2	1510	2295	510	370	570
150-5-1	1510	2355	580	410	690
150-5	1510	2355	580	410	690
150-6-2	1670	2515	580	410	700
150-6-1	1670	2515	580	410	700
150-6	1670	2515	580	410	700

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН150/ВМН(Ч)150

Модель	Мощность (кВт)	Q (м³/ч)	80	90	100	110	120	130	140	150	160	170	180
ВМН(ч) 150-1-1	11	H (м)	18,3	17,8	17,3	17	16	15	14	12,5	11	10	8.5
ВМН(ч) 150-1	15		24	23	22,5	22	21,5	20,5	20	18,5	17	16	16
ВМН(ч) 150-2-2	18,5		37	35,5	34	33	32	31	29	27,5	26	23	21
ВМН(ч) 150-2-1	22		44,3	43	42	40	39	38,5	37,5	35	33	30	27
ВМН(ч) 150-2	30		50	49	48	47	45,5	44	42	40	37	34	32
ВМН(ч) 150-3-2	30		63,5	61	59	57,5	56	54,5	53	49	45,5	42	39
ВМН(ч) 150-3-1	37		70	68	67	65	63	62	60	56	53	49	45
ВМН(ч) 150-3	37		78	76,5	75	73	70,5	68	66	63	59	55	50.5
ВМН(ч) 150-4-2	45		89	87	84	81,5	79	77	74,5	70,5	65,5	60	56
ВМН(ч) 150-4-1	45		96,5	94	91,5	89	86,5	84	81,5	77	72,5	67	62
ВМН(ч) 150-4	55		104	102	100	97	95	91	88	84	79,5	74	68
ВМН(ч) 150-5-2	55		115,5	112	109	106	102,5	100	97	92	86	79	73.5
ВМН(ч) 150-5-1	75		122,5	119,5	117	113,5	111,5	107,5	104,5	99	93,5	87	80
ВМН(ч) 150-5	75		130	127,5	125	121	119	115	111,5	106,5	101	94,5	86.5
ВМН(ч) 150-6-2	75		140	137	133	130	126	121	118	112	106	98	91
ВМН(ч) 150-6-1	75		148,5	145	141,7	137,5	135	131	127	120,5	114,5	106,5	97.5
ВМН(ч) 150-6	75		157	153	149	145	142	139,5	137	130	123,5	116	109
