Вертикальный многоступенсатый насос ГРАНПАМП ВМН20/ВМНч20, нержавеющая сталь, расход до 28,5 м3/ч, напор до 245 м.в.с.

Технические характеристики

Номинальный расход	5,0...13,0 м3/ч
Номинальный напор	10 - 226 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	0,75...7,5 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN40

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН/ВМНч с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B639725	Насос ВМН 20-1	80232.25 ₽	уточняйте
NZ06B629654	Насос ВМН 20-2	96189.55 ₽	уточняйте
NZ06B628452	Насос ВМН 20-3	100572.49 ₽	уточняйте
NZ06B639726	Насос ВМН 20-4	124376.57 ₽	уточняйте
NZ06B618400	Насос ВМН 20-5	144536.73 ₽	уточняйте
NZ06B639727	Насос ВМН 20-6	134369.56 ₽	уточняйте
NZ06B634294	Насос ВМН 20-7	151679.92 ₽	уточняйте
NZ06B625822	Насос ВМН 20-8	180960.22 ₽	уточняйте
NZ06B624592	Насос ВМН 20-10	187245.32 ₽	уточняйте
NZ06B639728	Насос ВМН 20-12	208825.46 ₽	уточняйте
NZ06B639729	Насос ВМН 20-14	214222.95 ₽	уточняйте
NZ06B638717	Насос ВМН 20-17	245598.29 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН20/ВМНч20, нержавеющая сталь, расход до 28,5 м3/ч, напор до 245 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН20/ВМН(Ч)20

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН20/ВМН(Ч)20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН20/ВМН(Ч)20

Присоединение вход/выход	DN50
Максимальное давление на входе	для ВМН(ч) 20-1 - 20-3 - 8 бар для ВМН(ч) 20-4 - 20-17 - 10 бар
Максимальное давление на выходе	для ВНМ(ч) DIN фланец - 25 бар для ВНМ - 25 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	1,1....18,5 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

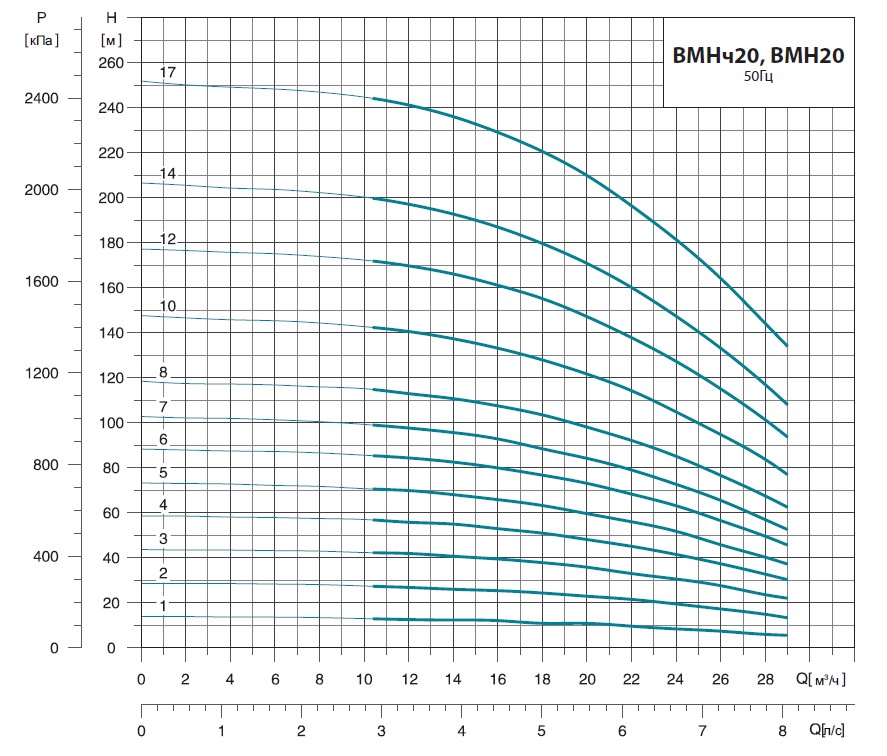

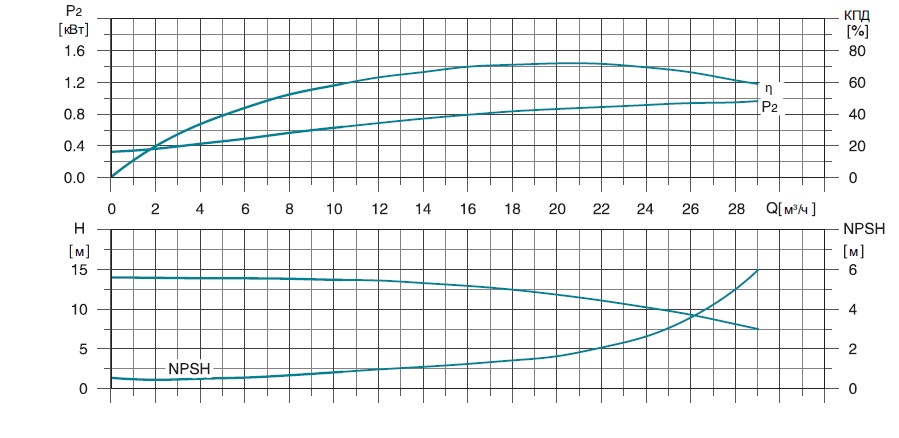

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН20/ВМН(Ч)20

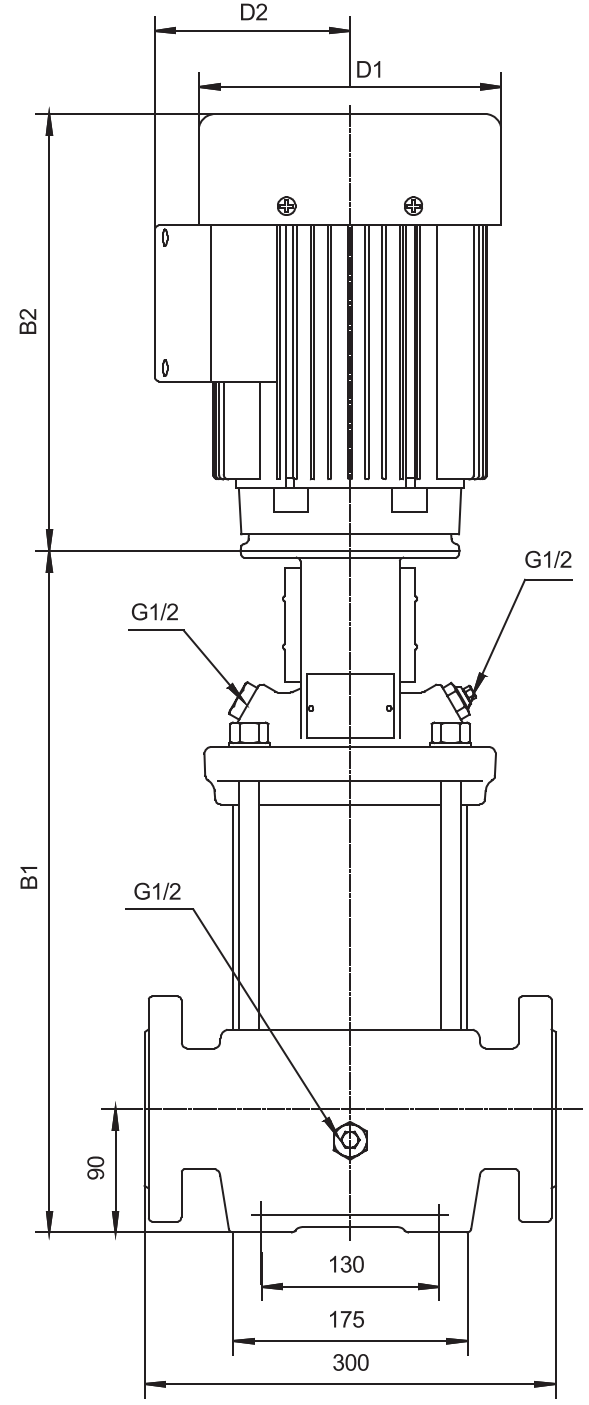

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН20/ВМН(Ч)20

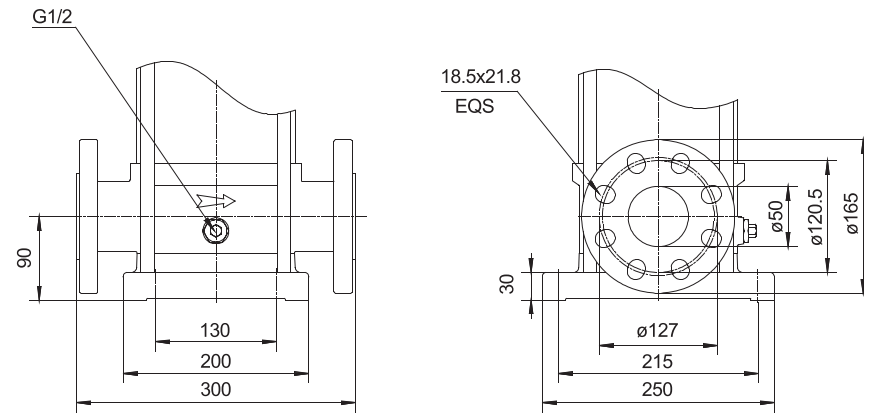

Общий вид	DIN фланец (ВМН) PN16-25 DN50

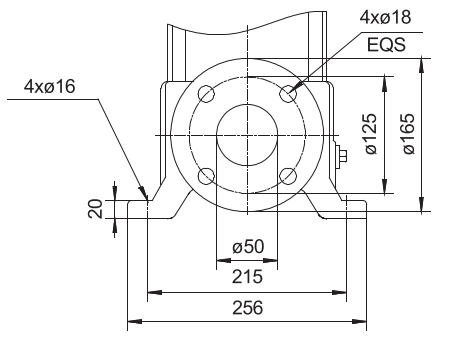

	DIN фланец (ВМНч) PN16-25 DN50

Модель	DIN фланец (ВМНч)		DIN фланец (ВМН)		D1	D2	Вес нетто (кг)
Модель	В1	В1+В2	В1	В1+В2	D1	D2	Вес нетто (кг)
20-1	354	622	352	620	150	125	44.9
20-2	415	733	413	731	164	127	52.4
20-3	465	805	463	803	186	120	59.3
20-4	542	939	540	937	210	142	71.3
20-5	587	984	585	982	210	142	73.9
20-6	632	1029	630	1027	210	142	81.3
20-7	677	1074	675	1072	210	142	82.1
20-8	799	1298	797	1296	254	175	125.2
20-10	889	1388	887	1386	254	175	133.2
20-12	979	1478	977	1476	254	175	146.9
20-14	1069	1568	1067	1566	254	175	151.9
20-17	1204	1764	1202	1762	330	250	208

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН20/ВМН(Ч)20

Модель	Мощность (кВт)	Q (м³/ч)	10,5	12	16	20	24	28	28,5
20-1	1,1	H (м)	13	13	12	10,5	9	6,5	6
20-2	2,2		28	27	25	22,5	19	15	13
20-3	4		42	42	39	36	30	23	22
20-4	5,5		58	56	53	48	41	32	30
20-5	5,5		71	70	66	60	52	40	38
20-6	7,5		86	84	80	72	62	49	45
20-7	7,5		99	97	93	84	72	57	52
20-8	11		115	113	107	96	85	67	63
20-10	11		142	140	132	120	105	83	78
20-12	15		172	169	161	144	127	101	94
20-14	15		200	197	187	168	147	117	109
20-17	18,5		245	241	229	205	181	144	135
