Вертикальный многоступенсатый насос ГРАНПАМП ВМН3/ВМНч3, нержавеющая сталь, расход до 4,5 м3/ч, напор до 228 м.в.с.

Технические характеристики

Номинальный расход	1,2...4,5 м3/ч
Номинальный напор	7 - 228 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	0,37...3,0 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN25/32

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН/ВМНч с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B633558	Насос ВМН 3-2	47493.42 ₽	уточняйте
NZ06B633557	Насос ВМН 3-3	47588.50 ₽	уточняйте
NZ06B630848	Насос ВМН 3-4	48506.40 ₽	уточняйте
NZ06B627644	Насос ВМН 3-5	49376.29 ₽	уточняйте
NZ06B639206	Насос ВМН 3-6	51067.10 ₽	уточняйте
NZ06B639205	Насос ВМН 3-7	52010.42 ₽	уточняйте
NZ06B639204	Насос ВМН 3-8	58360.38 ₽	уточняйте
NZ06B628356	Насос ВМН 3-9	59254.74 ₽	уточняйте
NZ06B629905	Насос ВМН 3-10	61935.00 ₽	уточняйте
NZ06B627783	Насос ВМН 3-11	64418.50 ₽	уточняйте
NZ06B628357	Насос ВМН 3-12	65069.98 ₽	уточняйте
NZ06B629714	Насос ВМН 3-13	66253.36 ₽	уточняйте
NZ06B618571	Насос ВМН 3-15	81981.88 ₽	уточняйте
NZ06B618489	Насос ВМН 3-17	74634.94 ₽	уточняйте
NZ06B639208	Насос ВМН 3-19	77628.69 ₽	уточняйте
NZ06B630720	Насос ВМН 3-21	82604.17 ₽	уточняйте
NZ06B628358	Насос ВМН 3-23	84269.56 ₽	уточняйте
NZ06B635224	Насос ВМН 3-25	86439.57 ₽	уточняйте
NZ06B639209	Насос ВМН 3-27	88324.32 ₽	уточняйте
NZ06B618515	Насос ВМН 3-29	91415.98 ₽	уточняйте
NZ06B634131	Насос ВМН 3-31	100709.81 ₽	уточняйте
NZ06B639210	Насос ВМН 3-33	102255.64 ₽	уточняйте
NZ06B638676	Насос ВМН 3-36	104359.75 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН3/ВМНч3, нержавеющая сталь, расход до 4,5 м3/ч, напор до 228 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН3/ВМН(Ч)3

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН3/ВМН(Ч)3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН3/ВМН(Ч)3

Присоединение вход/выход	DN25/32
Максимальное давление на входе	для ВМН(ч) 3-2 - 3-29 - 10 бар для ВМН(ч) 3-31 - 3-36 - 15 бар
Максимальное давление на выходе	для ВНМ(ч) элиптический фланец - 16 бар для ВНМ(ч) DIN фланец - 25 бар для ВНМ - 25 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	0,37....3,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец овальный фланец
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

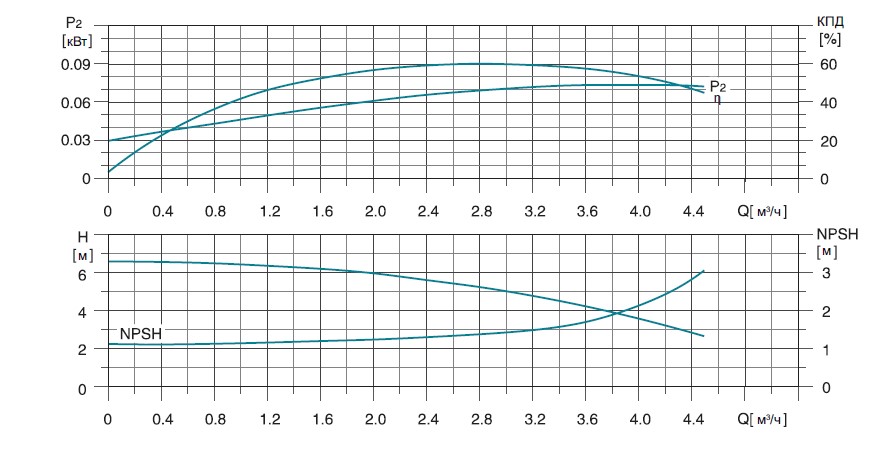

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН3/ВМН(Ч)3

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН3/ВМН(Ч)3

Общий вид	DIN фланец (ВМН)	Эллиптический фланец (ВМНч)PN16

	DIN фланец (ВМНч)

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

Модель	Эллиптический фланец(ВМНч)		DIN фланец (ВМНч, ВМН)		D1	D2	Вес нетто (кг)
Модель	В1	В1+В2	В1	В1+В2	D1	D2	Вес нетто (кг)
3-2	256	470	282	496	130	105	21
3-3	256	470	282	496	130	105	21.4
3-4	274	488	300	514	130	105	21.8
3-5	292	506	318	532	130	105	22.8
3-6	310	524	336	550	130	105	23.3
3-7	328	542	354	568	130	105	23.7
3-8	350	618	376	644	150	124	25.5
3-9	368	636	394	662	150	124	26.6
3-10	386	654	412	680	150	124	27.2
3-11	404	672	430	698	150	124	28.8
3-12	422	690	448	716	150	124	29.7
3-13	440	708	466	734	150	124	30.1
3-15	476	744	502	770	150	124	32.1
3-17	528	846	554	872	164	127	39.2
3-19	564	882	590	908	164	127	40.2
3-21	600	918	626	944	164	127	42.2
3-23	636	954	662	980	164	127	42.4
3-25	672	990	698	1016	164	127	44.4
3-27	708	1026	734	1052	164	127	44.5
3-29	744	1062	770	1088	164	127	45.3
3-31	784	1124	810	1150	186	120	52.3
3-33	820	1160	846	1186	186	120	53.1
3-36	874	1214	900	1240	186	120	54.7

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН3/ВМН(Ч)3

Модель	Мощность (кВт)	Q (м3/ч)	1.2	1.6	2.0	2.4	2.8	3	3.6	4.0	4.5
ВМН(ч)3-2	0.37	H(м)	13	12	12	11	11	10	8	7.5	4
ВМН(ч)3-3	0.37		19	19	18	17	16	15	14	12	8
ВМН(ч)3-4	0.37		25	24	23	22	20	19	17	14	9
ВМН(ч)3-5	0.37		31	31	29	27	25	24	20	17	11
ВМН(ч)3-6	0.55		37	36	35	33	30	28	24	21	14
ВМН(ч)3-7	0.55		43	40	40	37	35	32	28	24	16
ВМН(ч)3-8	0.75		51	48	47	44	41	38	33	28	19
ВМН(ч)3-9	0.75		56	54	51	48	45	42	36	30	21
ВМН(ч)3-10	0.75		62	60	57	54	50	46	40	33	23
ВМН(ч)3-11	1.1		69	66	63	60	56	51	44	38	26
ВМН(ч)3-12	1.1		75	72	69	65	61	56	48	41	28
ВМН(ч)3-13	1.1		80	78	74	70	65	60	51	44	30
ВМН(ч)3-15	1.1		92	89	85	80	73	68	58	49	34
ВМН(ч)3-17	1.5		107	104	100	94	87	78	70	59	42
ВМН(ч)3-19	1.5		119	116	111	104	97	87	77	65	47
ВМН(ч)3-21	2.2		133	129	124	117	109	97	88	75	54
ВМН(ч)3-23	2.2		146	141	135	128	119	105	95	81	59
ВМН(ч)3-25	2.2		158	153	146	138	128	115	102	87	64
ВМН(ч)3-27	2.2		170	164	157	148	138	124	110	93	67
ВМН(ч)3-29	2.2		182	176	168	159	147	133	118	100	72
ВМН(ч)3-31	3.0		197	191	183	173	161	142	128	110	80
ВМН(ч)3-33	3.0		210	203	194	194	170	152	137	116	84
ВМН(ч)3-36	3.0		228	221	211	200	185	165	149	126	91
