Вертикальный многоступенсатый насос ГРАНПАМП ВМН32/ВМНч32, нержавеющая сталь, расход до 40,0 м3/ч, напор до 269 м.в.с.

Технические характеристики

Номинальный расход	15,0...40,0 м3/ч
Номинальный напор	5 - 269 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	1,5...30,0 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN65

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН/ВМНч с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B628993	Насос ВМН 32-1-1	139844.79 ₽	уточняйте
NZ06B628451	Насос ВМН 32-1	141334.64 ₽	уточняйте
NZ06B630808	Насос ВМН 32-2-2	153578.15 ₽	уточняйте
NZ06B630357	Насос ВМН 32-2	156884.54 ₽	уточняйте
NZ06B639733	Насос ВМН 32-3-2	191409.81 ₽	уточняйте
NZ05A624641	Насос ВМН 32-3	217058.98 ₽	уточняйте
NZ06B618399	Насос ВМН 32-4-2	204989.65 ₽	уточняйте
NZ06B626607	Насос ВМН 32-4	204989.65 ₽	уточняйте
NZ06B630230	Насос ВМН 32-5-2	252461.03 ₽	уточняйте
NZ06B627782	Насос ВМН 32-5	252484.64 ₽	уточняйте
NZ06B618413	Насос ВМН 32-6-2	261901.97 ₽	уточняйте
NZ06B630807	Насос ВМН 32-6	261952.15 ₽	уточняйте
NZ06B639738	Насос ВМН 32-7-2	284513.38 ₽	уточняйте
NZ06B631746	Насос ВМН 32-7	284562.59 ₽	уточняйте
NZ06B639764	Насос ВМН 32-8-2	298018.44 ₽	уточняйте
NZ06B639765	Насос ВМН 32-8	298040.09 ₽	уточняйте
NZ06B639766	Насос ВМН 32-9-2	330096.38 ₽	уточняйте
NZ06B639767	Насос ВМН 32-9	330145.58 ₽	уточняйте
NZ06B639768	Насос ВМН 32-10-2	340868.74 ₽	уточняйте
NZ06B639769	Насос ВМН 32-10	340918.92 ₽	уточняйте
NZ06B626475	Насос ВМН 32-11-2	386301.17 ₽	уточняйте
NZ06B639771	Насос ВМН 32-11	386501.92 ₽	уточняйте
NZ06B630809	Насос ВМН 32-12-2	395385.89 ₽	уточняйте
NZ06B639772	Насос ВМН 32-12	395436.07 ₽	уточняйте
NZ06B639773	Насос ВМН 32-13-2	467262.60 ₽	уточняйте
NZ06B639774	Насос ВМН 32-13	467163.21 ₽	уточняйте
NZ06B639775	Насос ВМН 32-14-2	477032.21 ₽	уточняйте
NZ06B639776	Насос ВМН 32-14	477032.21 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН32/ВМНч32, нержавеющая сталь, расход до 40,0 м3/ч, напор до 269 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН20/ВМН(Ч)20

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН20/ВМН(Ч)20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН20/ВМН(Ч)20

Присоединение вход/выход	DN65
Максимальное давление на входе	для ВМН(ч) 32-1-1 - 32-4 - 4 бар для ВМН(ч) 32-5-2 - 32-10 - 10 бар для ВМН(ч) 32-11 - 32-14 - 15 бар
Максимальное давление на выходе	для ВНМ(ч) DIN фланец - 25 бар для ВНМ - 25 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	1,5....30,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

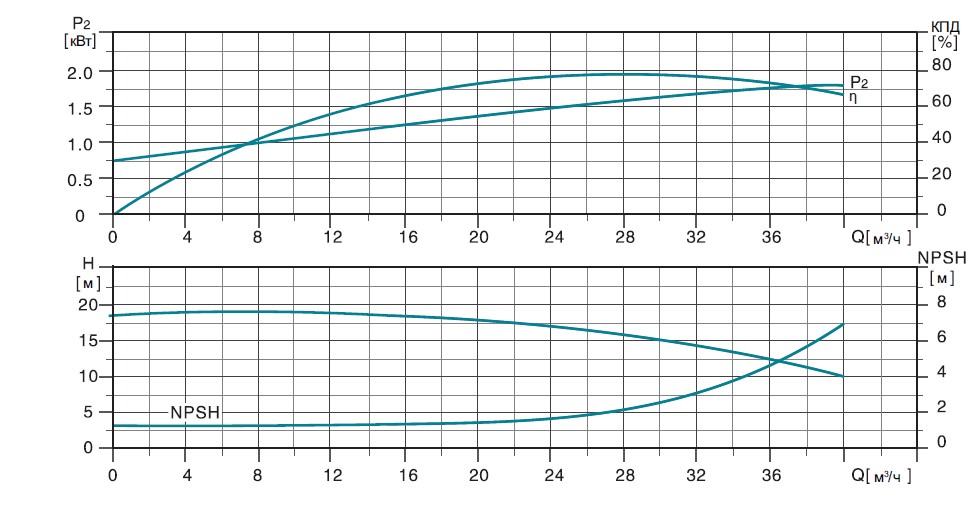

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН20/ВМН(Ч)20

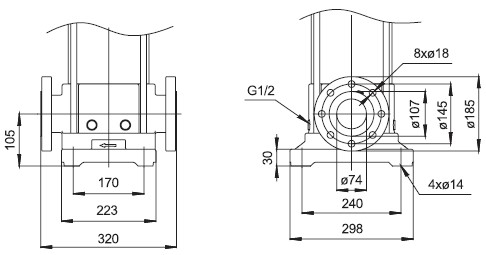

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН20/ВМН(Ч)20

Общий вид	DIN фланец (ВМН) PN25 DN65

	DIN фланец (ВМНч) PN25 DN65

Модель	DIN фланец (ВМНч, ВМН)		D1	D2	Вес нетто (кг)
	В1	В1+В2
32-1-1	455	773	164	127	61.7
32-1	455	773	164	127	63.7
32-2-2	525	865	186	120	72.6
32-2	525	865	186	120	74.9
32-3-2	645	1042	210	142	100.9
32-3	645	1042	210	142	100.6
32-4-2	715	1112	210	142	108.7
32-4	715	1112	210	142	108.7
32-5-2	895	1394	254	175	149.2
32-5	895	1394	254	175	149.2
32-6-2	965	1464	254	175	152.1
32-6	965	1464	254	175	152.1
32-7-2	1035	1534	254	175	167.6
32-7	1035	1534	254	175	167.6
32-8-2	1105	1604	254	175	170.7
32-8	1105	1604	254	175	170.7
32-9-2	1175	1735	330	250	221.6
32-9	1175	1735	330	250	221.6
32-10-2	1245	1805	330	250	224.5
32-10	1245	1805	330	250	224.5
32-11-2	1315	1915	380	280	263.3
32-11	1315	1915	380	280	263.4
32-12-2	1385	1985	380	280	266.2
32-12	1385	1985	380	280	266.2
32-13-2	1455	2135	420	305	323.6
32-13	1455	2135	420	306	323.6
32-14-2	1525	2205	420	305	326.5
32-14	1525	2205	420	305	326.5

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН20/ВМН(Ч)20

Модель	Мощность (кВт)	Q (м³/ч)	15	20	25	32	35	40
ВМН(ч) 32-1-1	1.5	H(м)	15	14	13	10	8	5
ВМН(ч) 32-1	2.2		18	17	16	13	11.5	9
ВМН(ч) 32-2-2	3		31	29.5	26.5	20.5	17.5	12
ВМН(ч) 32-2	4		37	35.5	32.5	27.5	25	19.5
ВМН(ч) 32-3-2	5.5		50	47	43.5	35.5	31	22.5
ВМН(ч) 32-3	5.5		55.5	53	49	41.5	37.5	29.5
ВМН(ч) 32-4-2	7.5		68.5	65	60	49.5	44	32.5
ВМН(ч) 32-4	7.5		74.5	70.5	66	56	50.5	40
ВМН(ч) 32-5-2	11		88.5	84.5	78	65.5	58.5	45
ВМН(ч) 32-5	11		94.5	90	84	72	65	52
ВМН(ч) 32-6-2	11		107	102	94.5	79.5	71	55
ВМН(ч) 32-6	11		113	108	100	85.5	77.5	61.5
ВМН(ч) 32-7-2	15		127	121	112	94.5	85	66.5
ВМН(ч) 32-7	15		133	126	118	101	92	73.5
ВМН(ч) 32-8-2	15		145	138	128	108	98	76.5
ВМН(ч) 32-8	15		151	144	134	115	104	83
ВМН(ч) 32-9-2	18.5		165	158	147	124	112	88.5
ВМН(ч) 32-9	18.5		171	163	152	131	119	95.5
ВМН(ч) 32-10-2	18.5		184	175	163	138	125	98.5
ВМН(ч) 32-10	18.5		190	181	169	145	133	106
ВМН(ч) 32-11-2	22		203	194	181	154	140	111
ВМН(ч) 32-11	22		209	200	187	161	147	118
ВМН(ч) 32-12-2	22		222	212	197	168	152	121
ВМН(ч) 32-12	22		227	217	203	176	160	128
ВМН(ч) 32-13-2	30		244	233	218	187	169	136
ВМН(ч) 32-13	30		250	239	224	193	177	145
ВМН(ч) 32-14-2	30		263	251	234	201	183	146
ВМН(ч) 32-14	30		269	258	241	207	188	156
