Вертикальный многоступенсатый насос ГРАНПАМП ВМН4/ВМНч4, нержавеющая сталь, расход до 8,0 м3/ч, напор до 211 м.в.с.

Технические характеристики

Номинальный расход	1,5...8,0 м3/ч
Номинальный напор	7 - 211 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	0,37...4,0 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN25/32

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН/ВМНч с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B625161	Насос ВМН 4-2	49492.61 ₽	уточняйте
NZ06B625160	Насос ВМН 4-3	51561.08 ₽	уточняйте
NZ06B625159	Насос ВМН 4-4	58474.99 ₽	уточняйте
NZ06B625158	Насос ВМН 4-5	66181.05 ₽	уточняйте
NZ06B618597	Насос ВМН 4-6	64656.77 ₽	уточняйте
NZ06B625163	Насос ВМН 4-7	69883.04 ₽	уточняйте
NZ06B625164	Насос ВМН 4-8	72967.04 ₽	уточняйте
NZ06B625166	Насос ВМН 4-9	75715.48 ₽	уточняйте
NZ06B625168	Насос ВМН 4-10	76977.03 ₽	уточняйте
NZ06B635330	Насос ВМН 4-11	94426.14 ₽	уточняйте
NZ06B625169	Насос ВМН 4-12	79651.66 ₽	уточняйте
NZ06B639212	Насос ВМН 4-13	89421.28 ₽	уточняйте
NZ06B625170	Насос ВМН 4-14	91061.68 ₽	уточняйте
NZ06B639213	Насос ВМН 4-15	92399.00 ₽	уточняйте
NZ06B639215	Насос ВМН 4-16	93738.29 ₽	уточняйте
NZ06B639216	Насос ВМН 4-17	97696.12 ₽	уточняйте
NZ06B639217	Насос ВМН 4-18	106148.10 ₽	уточняйте
NZ06B639218	Насос ВМН 4-19	101511.27 ₽	уточняйте
NZ06B639219	Насос ВМН 4-20	102391.99 ₽	уточняйте
NZ06B639220	Насос ВМН 4-21	103957.61 ₽	уточняйте
NZ06B639221	Насос ВМН 4-22	104916.07 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН4/ВМНч4, нержавеющая сталь, расход до 8,0 м3/ч, напор до 211 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН4/ВМН(Ч)4

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН4/ВМН(Ч)4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН4/ВМН(Ч)4

Присоединение вход/выход	DN25/32
Максимальное давление на входе	для ВМН(ч) 4-2 - 6 бар для ВМН(ч) 4-3 - 4-11 - 10 бар для ВМН(ч) 4-12 - 4-22 - 15 бар
Максимальное давление на выходе	для ВНМ(ч) элиптический фланец - 16 бар для ВНМ(ч) DIN фланец - 25 бар для ВНМ - 25 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	0,37....4,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец овальный фланец
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

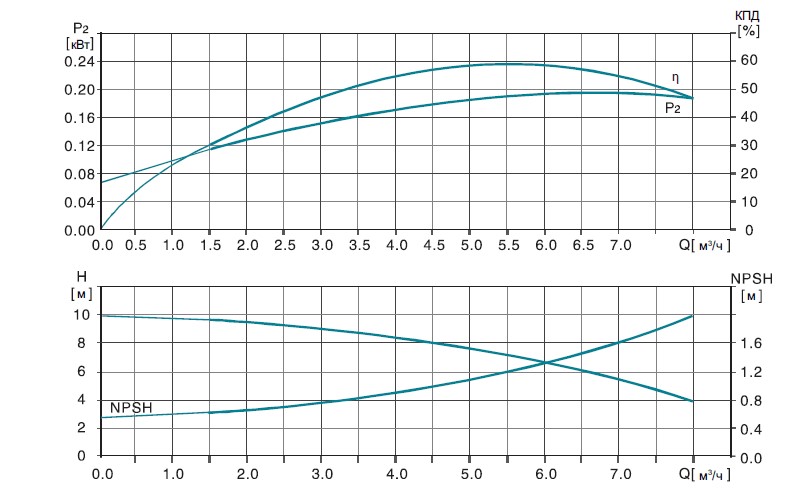

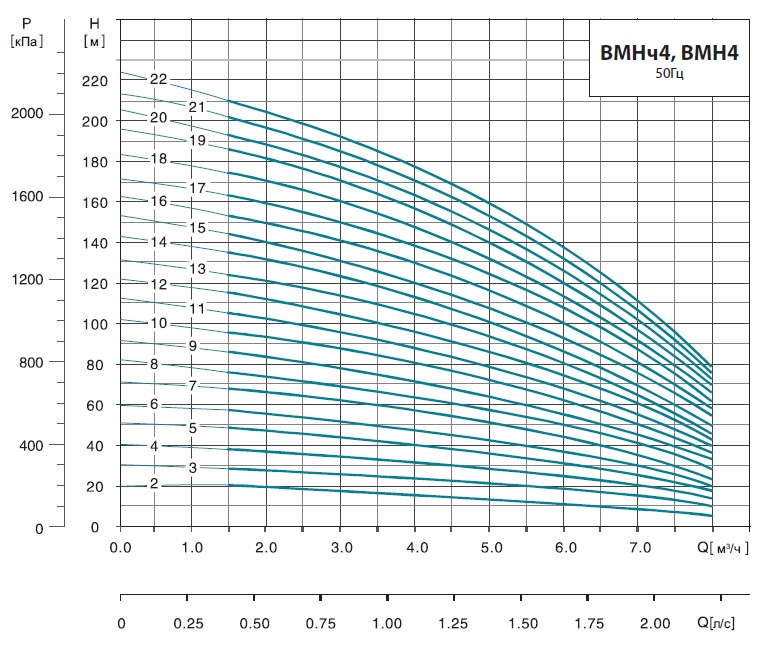

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН4/ВМН(Ч)4

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН4/ВМН(Ч)4

Общий вид	DIN фланец (ВМН)	Эллиптический фланец (ВМНч)PN16

	DIN фланец (ВМНч)

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

Модель	Эллиптический фланец(ВМНч)		DIN фланец (ВМНч, ВМН)		D1	12D2	Вес нетто (кг)
Модель	В1	В1+В2	В1	В1+В2	D1	12D2	Вес нетто (кг)
4-2	256	470	282	496	130	105	22.4
4-3	283	497	309	523	130	105	23
4-4	314	582	340	608	150	125	25.2
4-5	341	609	367	635	150	125	27.2
4-6	368	636	394	662	150	125	27.4
4-7	411	729	437	755	164	127	34.4
4-8	438	756	464	782	164	127	35.6
4-9	465	783	491	809	164	127	35.9
4-10	492	810	518	836	164	127	36.9
4-11	519	837	545	863	164	127	38.7
4-12	546	864	572	890	164	127	39.8
4-13	577	917	603	943	186	120	47.6
4-14	604	944	630	970	186	120	48.2
4-15	631	871	657	997	186	120	48.8
4-16	658	998	684	1024	186	120	47.3
4-17	685	1025	711	1051	186	120	50.9
4-18	712	1052	738	1078	186	120	53.1
4-19	739	1079	765	1105	186	120	53.4
4-20	766	1106	792	1132	186	120	53.6
4-21	793	1133	819	1156	186	120	53.9
4-22	820	1160	846	1186	186	120	54.2

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН4/ВМН(Ч)4

Модель	Мощность (кВт)	Q (м³/ч)	1.5	2.0	3.0	4.0	5.0	6.0	7.0	8.0
ВМН(ч)4-2	0.37	H(м)	19	18	17	14.5	13	10.5	8	6
ВМН(ч)4-3	0.55		28	27	26	23.5	20	18	14	10
ВМН(ч)4-4	0.75		38	36	34	31.5	27	24.5	18	13
ВМН(ч)4-5	1.1		47	45	43	40.5	34	31.5	23	17
ВМН(ч)4-6	1.1		56	54	52	47.5	41	36	28	20
ВМН(ч)4-7	1.5		66	63	61	57	48	44.5	34	24
ВМН(ч)4-8	1.5		74	72	70	64	55	49.5	38	27
ВМН(ч)4-9	2.2		86	81	78	72	63	56	44	32
ВМН(ч)4-10	2.2		96	90	87	81	71	64	50	34
ВМН(ч)4-11	2.2		105	99	95	88	78	69	53	39
ВМН(ч)4-12	2.2		114	108	104	96	85	75	57	41
ВМН(ч)4-13	3.0		123	117	113	103	93	83	63	45
ВМН(ч)4-14	3.0		136	126	122	114	101	90	69	48
ВМН(ч)4-15	3.0		142	135	131	120	108	96	73	52
ВМН(ч)4-16	3.0		152	144	140	129	115	102	78	55
ВМН(ч)4-17	4.0		163	153	149	137	122	108	83	62
ВМН(ч)4-18	4.0		175	162	158	145	129	115	89	65
ВМН(ч)4-19	4.0		183	171	168	155	137	123	95	67
ВМН(ч)4-20	4.0		192	180	176	161	144	128	99	72
ВМН(ч)4-21	4.0		203	200	184	169	152	134	103	75
ВМН(ч)4-22	4.0		211	210	192	177	160	139	108	79
