Вертикальный многоступенсатый насос ГРАНПАМП ВМН45/ВМНч45, нержавеющая сталь, расход до 58,0 м3/ч, напор до 323 м.в.с.

Технические характеристики

Номинальный расход	25,0...58,0 м3/ч
Номинальный напор	10 - 323 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	3,0...45,0 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN80 PN40

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН/ВМНч с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B639783	Насос ВМН 45-1-1	153953.50 ₽	уточняйте
NZ06B625258	Насос ВМН 45-1	155810.01 ₽	уточняйте
NZ06B634141	Насос ВМН 45-2-2	187251.05 ₽	уточняйте
NZ06B626482	Насос ВМН 45-2	191038.44 ₽	уточняйте
NZ05A625121	Насос ВМН 45-3-2	250217.87 ₽	уточняйте
NZ06B625983	Насос ВМН 45-3	241795.81 ₽	уточняйте
NZ06B639784	Насос ВМН 45-4-2	264344.07 ₽	уточняйте
NZ06B625120	Насос ВМН 45-4	285491.49 ₽	уточняйте
NZ06B639786	Насос ВМН 45-5-2	319603.37 ₽	уточняйте
NZ06B639787	Насос ВМН 45-5	319603.37 ₽	уточняйте
NZ06B639788	Насос ВМН 45-6-2	339895.97 ₽	уточняйте
NZ06B639790	Насос ВМН 45-6	339775.46 ₽	уточняйте
NZ06B639791	Насос ВМН 45-7-2	408253.43 ₽	уточняйте
NZ06B639792	Насос ВМН 45-7	408349.45 ₽	уточняйте
NZ06B639793	Насос ВМН 45-8-2	425154.03 ₽	уточняйте
NZ06B639794	Насос ВМН 45-8	425058.01 ₽	уточняйте
NZ06B639795	Насос ВМН 45-9-2	436430.52 ₽	уточняйте
NZ06B639796	Насос ВМН 45-9	442975.36 ₽	уточняйте
NZ06B635393	Насос ВМН 45-10-2	453137.19 ₽	уточняйте
NZ06B639799	Насос ВМН 45-10	453334.89 ₽	уточняйте
NZ06B639800	Насос ВМН 45-11-2	517562.29 ₽	уточняйте
NZ06B639801	Насос ВМН 45-11	517631.01 ₽	уточняйте
NZ06B639802	Насос ВМН 45-12-2	527941.59 ₽	уточняйте
NZ06B639803	Насос ВМН 45-12	528160.94 ₽	уточняйте
NZ06B639805	Насос ВМН 45-13-2	539508.04 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН45/ВМНч45, нержавеющая сталь, расход до 58,0 м3/ч, напор до 323 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН45/ВМН(Ч)45

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН45/ВМН(Ч)45

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН45/ВМН(Ч)45

Присоединение вход/выход	DN80
Максимальное давление на входе	для ВМН(ч) 45-1-1 - 45-2 - 4 бар для ВМН(ч) 45-3-2 - 45-5 - 10 бар для ВМН(ч) 45-6-2 - 45-13-2 - 15 бар
Максимальное давление на выходе	для ВНМ(ч) DIN фланец - 40 бар для ВНМ - 40 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	3,0....45,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец PN40
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

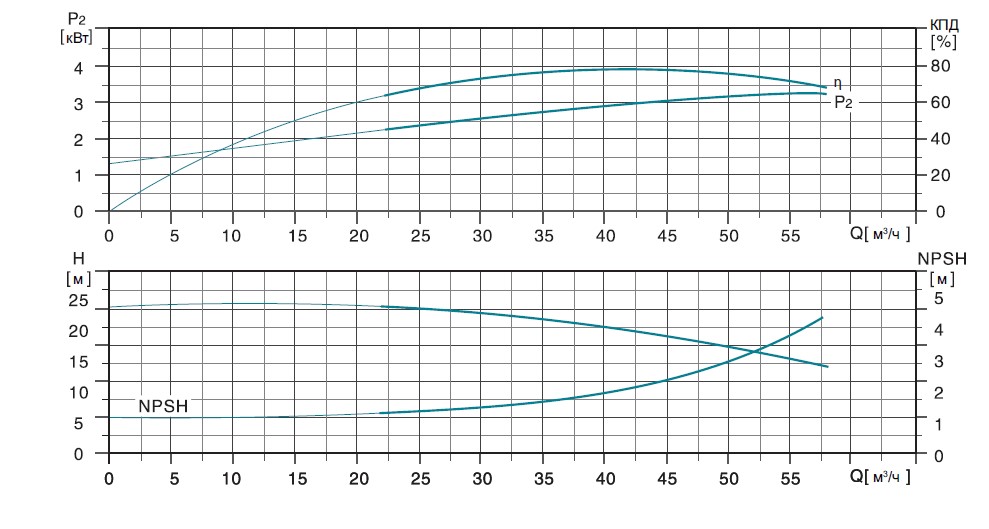

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН45/ВМН(Ч)45

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН45/ВМН(Ч)45

Общий вид	DIN фланец (ВМН) PN40 DN80

	DIN фланец (ВМНч)

Модель	DIN фланец (ВМНч, ВМН)		D1	D2	Вес нетто (кг)
Модель	В1	В1+В2	D1	D2	Вес нетто (кг)
45-1-1	560	900	186	120	81
45-1	560	900	186	120	83.2
45-2-2	640	1037	210	142	111.3
45-2	640	1037	210	142	115.5
45-3-2	830	1329	254	175	157.6
45-3	830	1329	254	175	157.6
45-4-2	910	1409	254	175	173.1
45-4	910	1409	254	175	173.1
45-5-2	990	1550	330	250	225
45-5	990	1550	330	250	225
45-6-2	1070	1670	380	280	264.8
45-6	1070	1670	380	280	264.8
45-7-2	1150	1830	420	305	325.2
45-7	1150	1830	420	305	325.2
45-8-2	1230	1910	420	305	328.2
45-8	1230	1910	420	305	328.2
45-9-2	1310	1990	420	305	330.9
45-9	1310	1990	420	305	349
45-10-2	1390	2070	420	305	352.5
45-10	1390	2070	420	305	352.5
45-11-2	1470	2185	470	335	416.3
45-11	1470	2185	470	335	416.3
45-12-2	1550	2265	470	335	419.1
45-12	1550	2265	470	335	419.1
45-13-2	1630	2345	470	335	421.9

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН45/ВМН(Ч)45

Модель	Мощность (кВт)	Q (м³/ч)	25	30	35	40	45	50	55	58
ВМН(ч) 45-1-1	3	H(м)	20	19.5	18	17	15	12.5	10.5	8
ВМН(ч) 45-1	4		24	23	22	20.5	19	17.5	15	13
ВМН(ч) 45-2-2	5.5		41	39	37	34	30.5	26.5	22	18
ВМН(ч) 45-2	7.5		48.5	46.5	44.5	42	39	35	31	28
ВМН(ч) 45-3-2	11		66	64	61	56.5	52	46	40	35
ВМН(ч) 45-3	11		73.5	71	68	64	59.5	54	47.5	43
ВМН(ч) 45-4-2	15		91	88	84	78.5	72	64.5	56	50
ВМН(ч) 45-4	15		98.5	95	91	85.5	79.5	72.5	64	59
ВМН(ч) 45-5-2	18.5		116	113	107	101	92.5	83.5	73	66
ВМН(ч) 45-5	18.5		124	120	115	108	100	91.5	81	74
ВМН(ч) 45-6-2	22		142	137	131	122	113	103	90	82
ВМН(ч) 45-6	22		149	144	138	130	121	111	98	90
ВМН(ч) 45-7-2	30		168	163	156	147	136	123	109	99
ВМН(ч) 45-7	30		176	171	163	156	144	132	116	108
ВМН(ч) 45-8-2	30		193	187	179	168	156	142	126	115
ВМН(ч) 45-8	30		200	194	187	176	164	149	134	122
ВМН(ч) 45-9-2	30		217	211	202	189	176	159	142	130
ВМН(ч) 45-9	37		226	219	210	199	185	170	151	140
ВМН(ч) 45-10-2	37		243	236	225	212	197	179	159	146
ВМН(ч) 45-10	37		251	243	233	220	205	187	166	154
ВМН(ч) 45-11-2	45		273	264	253	238	222	201	179	164
ВМН(ч) 45-11	45		281	272	261	246	230	209	187	172
ВМН(ч) 45-12-2	45		298	289	276	261	242	220	195	179
ВМН(ч) 45-12	45		306	296	284	268	250	229	204	188
ВМН(ч) 45-13-2	45		323	313	300	283	263	239	212	195
