Вертикальный многоступенсатый насос ГРАНПАМП ВМН5/ВМНч5, нержавеющая сталь, расход до 8,5 м3/ч, напор до 226 м.в.с.

Технические характеристики

Номинальный расход	2,5...8,5 м3/ч
Номинальный напор	4 - 226 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	0,37...5,5 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN25/32

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН/ВМНч с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B636153	Насос ВМН 5-2	49392.24 ₽	уточняйте
NZ06B625135	Насос ВМН 5-3	51510.89 ₽	уточняйте
NZ06B629759	Насос ВМН 5-4	56883.78 ₽	уточняйте
NZ06B625136	Насос ВМН 5-5	59590.89 ₽	уточняйте
NZ06B631058	Насос ВМН 5-6	62439.71 ₽	уточняйте
NZ06B625134	Насос ВМН 5-7	63779.00 ₽	уточняйте
NZ06B630385	Насос ВМН 5-8	66781.32 ₽	уточняйте
NZ06B630906	Насос ВМН 5-9	74275.82 ₽	уточняйте
NZ06B625137	Насос ВМН 5-10	88080.02 ₽	уточняйте
NZ06B639202	Насос ВМН 5-11	78364.53 ₽	уточняйте
NZ06B630903	Насос ВМН 5-12	79701.85 ₽	уточняйте
NZ06B634291	Насос ВМН 5-13	82657.93 ₽	уточняйте
NZ06B625138	Насос ВМН 5-14	83918.49 ₽	уточняйте
NZ06B638744	Насос ВМН 5-15	84775.59 ₽	уточняйте
NZ06B618401	Насос ВМН 5-16	86643.31 ₽	уточняйте
NZ06B634292	Насос ВМН 5-18	98152.72 ₽	уточняйте
NZ06B631898	Насос ВМН 5-20	100551.82 ₽	уточняйте
NZ06B637396	Насос ВМН 5-22	105018.41 ₽	уточняйте
NZ06B639203	Насос ВМН 5-24	109533.22 ₽	уточняйте
NZ06B628678	Насос ВМН 5-26	112288.54 ₽	уточняйте
NZ05A625735	Насос ВМН 5-29	118571.68 ₽	уточняйте
NZ06B644127	Насос ВМН 5-36	151560.85 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН5/ВМНч5, нержавеющая сталь, расход до 8,5 м3/ч, напор до 226 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН5/ВМН(Ч)5

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН5/ВМН(Ч)5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН5/ВМН(Ч)5

Присоединение вход/выход	DN25/32
Максимальное давление на входе	для ВМН(ч) 5-2 - 5-16 - 10 бар для ВМН(ч) 5-16 - 5-29 - 15 бар
Максимальное давление на выходе	для ВНМ(ч) элиптический фланец - 16 бар для ВНМ(ч) DIN фланец - 25 бар для ВНМ - 25 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	0,37....5,5 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец овальный фланец
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

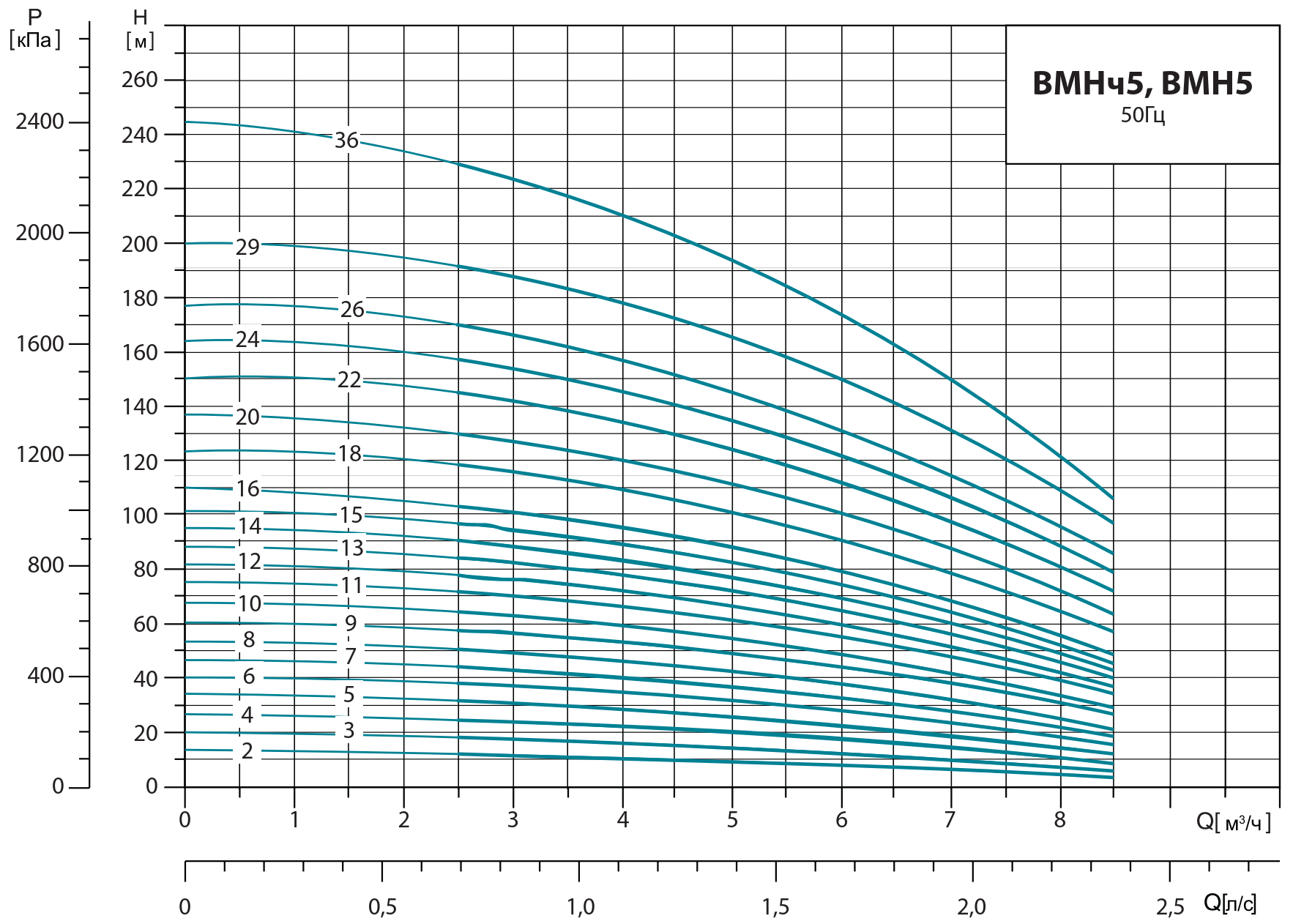

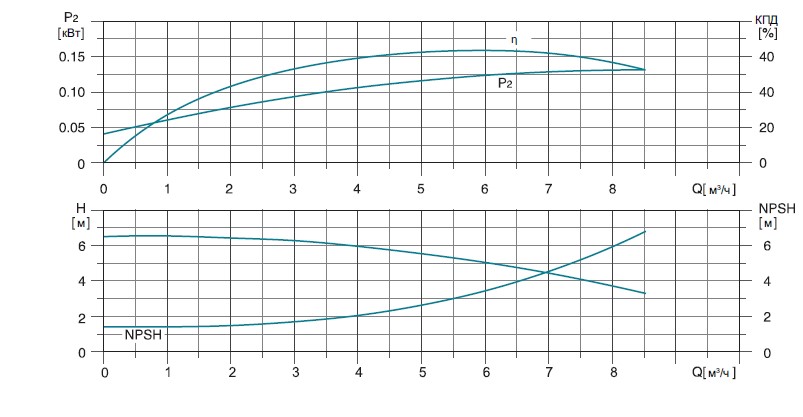

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН5/ВМН(Ч)5

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН5/ВМН(Ч)5

Общий вид	DIN фланец (ВМН)	Эллиптический фланец (ВМНч)PN16

	DIN фланец (ВМНч)

Модель	Эллиптический фланец(ВМНч)		DIN фланец (ВМНч, ВМН)		D1	D2	Вес нетто (кг)
Модель	В1	В1+В2	В1	В1+В2	D1	D2	Вес нетто (кг)
5-2	256	470	282	496	130	105	20.9
5-3	283	497	309	523	130	105	21.8
5-4	310	524	336	550	130	105	22.7
5-5	341	609	367	635	150	125	25.5
5-6	368	636	394	662	150	125	27.6
5-7	395	663	421	689	150	125	28.5
5-8	422	690	448	716	150	125	29.1
5-9	465	783	491	809	164	127	37.3
5-10	492	810	518	836	164	127	37.9
5-11	519	837	545	863	164	127	39.4
5-12	546	864	572	890	164	127	39.9
5-13	573	891	599	917	164	127	40.5
5-14	600	918	626	944	164	127	40.9
5-15	627	945	653	971	164	127	41.5
5-16	654	972	680	998	164	127	42.4
5-18	712	1052	738	1078	186	120	49.9
5-20	766	1106	792	1132	186	120	51.3
5-22	820	1160	846	1186	186	120	53.2
5-24	874	1214	900	1240	186	120	55.5
5-26	928	1268	954	1294	186	120	58.2
5-29	1009	1349	1035	1375	186	120	59.9
5-36	-	-	1249	1648	210	142	95

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН5/ВМН(Ч)5

Модель	Мощность (кВт)	Q (м³/ч)	2.5	3.0	4.0	5.0	6.0	7.0	8.0	8.5
ВМН(ч)5-2	0.37	H(м)	12	12	10	9	7	6	4	3.5
ВМН(ч)5-3	0.55		19	18	16	15	12	10	8	6
ВМН(ч)5-4	0.55		24	24	22	19	16	14	10.5	9
ВМН(ч)5-5	0.75		31	30	28	24	22	18	15	12
ВМН(ч)5-6	1.1		38	37	34	28	27	23	19	15
ВМН(ч)5-7	1.1		44	42	40	32	32	27	22	19
ВМН(ч)5-8	1.1		50	48	45	40	36	31	25	21
ВМН(ч)5-9	1.5		59	56	53	47	44	37	31	26
ВМН(ч)5-10	1.5		65	62	59	53	48	41	34	29
ВМН(ч)5-11	2.2		73	70	66	59	54	47	38	35
ВМН(ч)5-12	2.2		78	76	72	63	56	51	42	38
ВМН(ч)5-13	2.2		85	82	78	68	64	55	45	40
ВМН(ч)5-14	2.2		91	89	83	74	69	60	58	53
ВМН(ч)5-15	2.2		98	95	89	79	74	63	52	46
ВМН(ч)5-16	2.2		103	101	95	85	78	68	55	49
ВМН(ч)5-18	3		118	115	109	98	90	78	65	58
ВМН(ч)5-20	3		130	127	120	108	100	87	72	64
ВМН(ч)5-22	4		145	145	134	120	112	97	80	72
ВМН(ч)5-24	4		158	154	146	132	122	106	88	78
ВМН(ч)5-26	4		170	166	157	145	132	115	95	85
ВМН(ч)5-29	4		192	188	178	155	149	131	109	98
ВМН(ч)5-36	5.5		226	222	209	195	172	147	120	104
