Вертикальный многоступенсатый насос ГРАНПАМП ВМН64/ВМНч64, нержавеющая сталь, расход до 85,0 м3/ч, напор до 222 м.в.с.

Технические характеристики

Номинальный расход	30,0...85,0 м3/ч
Номинальный напор	6 - 222 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	4,0...45,0 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN100

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН/ВМНч с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B637915	Насос ВМН 64-1-1	161218.54 ₽	уточняйте
NZ06B639812	Насос ВМН 64-1	181937.60 ₽	уточняйте
NZ06B633842	Насос ВМН 64-2-2	212243.28 ₽	уточняйте
NZ06B639813	Насос ВМН 64-2-1	231797.79 ₽	уточняйте
NZ06B627761	Насос ВМН 64-2	231725.30 ₽	уточняйте
NZ06B635113	Насос ВМН 64-3-2	259586.07 ₽	уточняйте
NZ06B627413	Насос ВМН 64-3-1	259538.06 ₽	уточняйте
NZ06B639814	Насос ВМН 64-3	280573.44 ₽	уточняйте
NZ06B639815	Насос ВМН 64-4-2	291484.65 ₽	уточняйте
NZ06B639816	Насос ВМН 64-4-1	325024.15 ₽	уточняйте
NZ06B639817	Насос ВМН 64-4	336491.74 ₽	уточняйте
NZ06B661176	Насос ВМН 64-5-2	394223.25 ₽	уточняйте
NZ06B646476	Насос ВМН 64-5-1	394152.64 ₽	уточняйте
NZ06B659896	Насос ВМН 64-5	394128.16 ₽	уточняйте
NZ06B661178	Насос ВМН 64-6-2	406199.22 ₽	уточняйте
NZ06B661179	Насос ВМН 64-6-1	412648.98 ₽	уточняйте
NZ06B647303	Насос ВМН 64-6	412670.63 ₽	уточняйте
NZ06B661180	Насос ВМН 64-7-2	423727.76 ₽	уточняйте
NZ06B640897	Насос ВМН 64-7-1	423775.78 ₽	уточняйте
NZ06B640848	Насос ВМН 64-7	477937.37 ₽	уточняйте
NZ06B661181	Насос ВМН 64-8-2	494862.45 ₽	уточняйте
NZ06B647304	Насос ВМН 64-8-1	494837.98 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН64/ВМНч64, нержавеющая сталь, расход до 85,0 м3/ч, напор до 222 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН64/ВМН(Ч)64

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН64/ВМН(Ч)64

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН64/ВМН(Ч)64

Присоединение вход/выход	DN100
Максимальное давление на входе	для ВМН(ч) 64-1-1 - 64-2-2 - 4 бар для ВМН(ч) 64-2-1 - 64-4-2 - 10 бар для ВМН(ч) 64-4-1 - 64-8-1 - 15 бар
Максимальное давление на выходе	для ВНМ(ч) DIN фланец - 16/25/40 бар для ВНМ - 16/25/40 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	4,0....45,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

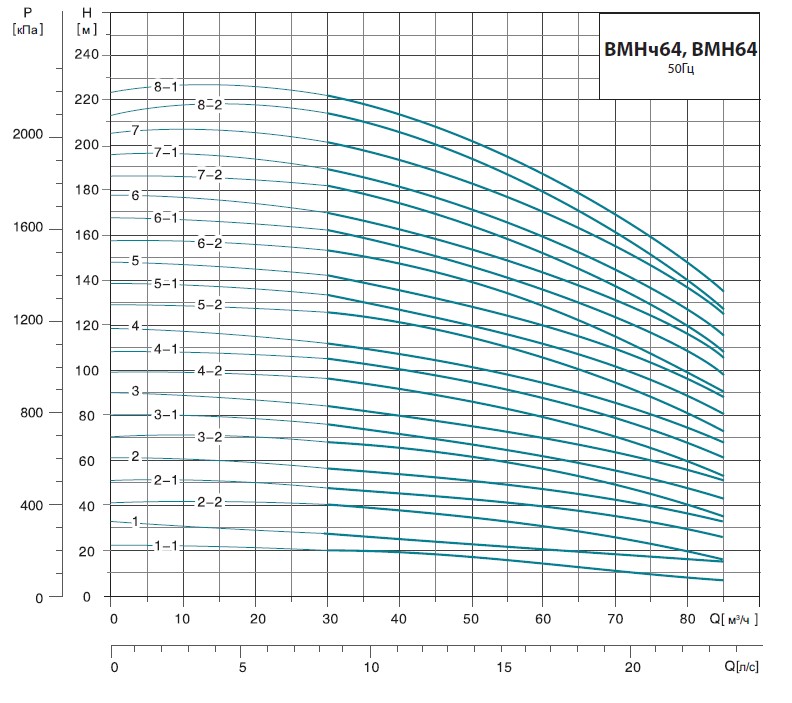

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН64/ВМН(Ч)64

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН64/ВМН(Ч)64

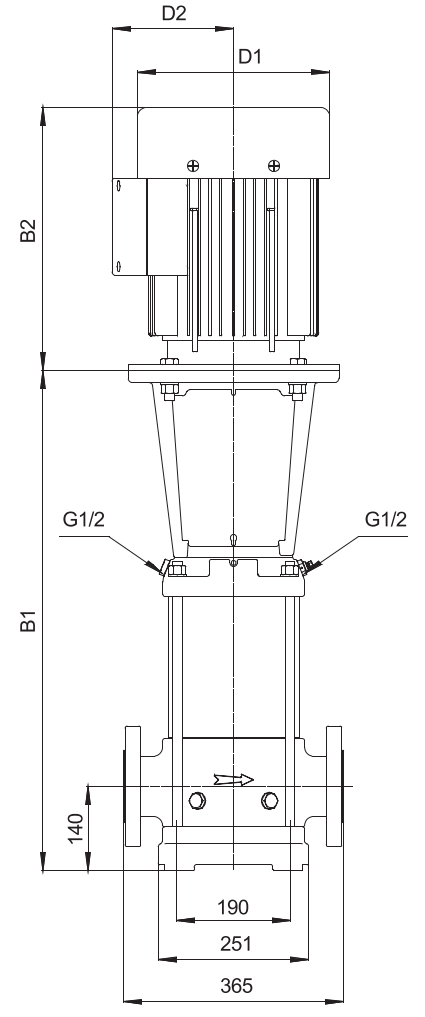

Общий вид	DIN фланец (ВМН) PN16/25/40 DN100

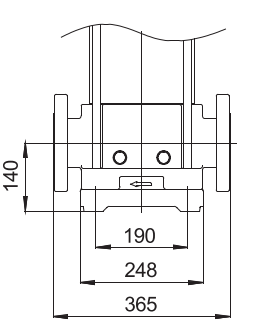

	DIN фланец (ВНМ/ВМНч) PN16/25/40 DN100

Модель	DIN фланец (ВМНч, ВМН)		D1	D2	Вес нетто (кг)
Модель	В1	В1+В2	D1	D2	Вес нетто (кг)
64-1-1	563	903	186	124	84.5
64-1	563	960	210	142	110.2
64-2-2	645	1042	210	142	117.4
64-2-1	755	1254	254	175	156
64-2	755	1254	254	175	156
64-3-2	838	1337	254	175	171.9
64-3-1	838	1337	254	175	171.9
64-3	838	1398	330	250	221
64-4-2	920	1480	330	250	223.9
64-4-1	920	1520	380	280	261
64-4	920	1520	380	280	261
64-5-2	1003	1683	420	305	321.5
64-5-1	1003	1683	420	305	321.5
64-5	1003	1683	420	305	321.5
64-6-2	1085	1765	420	305	324.5
64-6-1	1085	1765	420	305	341.2
64-6	1085	1765	420	305	341.2
64-7-2	1168	1848	420	305	344.9
64-7-1	1168	1848	420	305	345
64-7	1168	1883	470	335	407.3
64-8-2	1250	1965	470	335	410.7
64-8-1	1250	1965	470	335	410.4

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН64/ВМН(Ч)64

Модель	Мощность (кВт)	Q (м³/ч)	30	40	50	64	70	80	85
ВМН(ч) 64-1-1	4	H (м)	20	19	17,5	14	12	8,5	6
ВМН(ч) 64-1	5,5		27	25,5	23,5	21	20	17	15
ВМН(ч) 64-2-2	7,5		40	38	35,5	29	25,5	19	15
ВМН(ч) 64-2-1	11		48	45,5	42,5	37	34,5	29	25
ВМН(ч) 64-2	11		55	52,5	49,5	44	41,5	36	33
ВМН(ч) 64-3-2	15		68	65,5	60	52,5	48,5	40	35
ВМН(ч) 64-3-1	15		75,5	72	67,5	59,5	55,5	47	42
ВМН(ч) 64-3	18,5		83,5	80	76	68	64	56	51
ВМН(ч) 64-4-2	18,5		96	92,5	87	75,5	70	59	52
ВМН(ч) 64-4-1	22		104	100	94,5	83,5	78,5	67,5	61
ВМН(ч) 64-4	22		112	107	102	91	85,5	74,5	69
ВМН(ч) 64-5-2	30		126	122	115	101	94	80,5	73
ВМН(ч) 64-5-1	30		134	129	122	109	102	88	81
ВМН(ч) 64-5	30		141	136	129	116	109	96	89
ВМН(ч) 64-6-2	30		154	148	140	124	115	99	90
ВМН(ч) 64-6-1	37		162	156	148	132	124	108	98
ВМН(ч) 64-6	37		170	163	155	139	131	116	107
ВМН(ч) 64-7-2	37		182	176	166	147	138	119	109
ВМН(ч) 64-7-1	37		190	183	173	155	145	126	110
ВМН(ч) 64-7	45		202	194	184	165	155	136	126
ВМН(ч) 64-8-2	45		214	207	196	174	163	140	128
ВМН(ч) 64-8-1	45		222	214	203	181	170	148	135
