Вертикальный многоступенсатый насос ГРАНПАМП ВМН90/ВМНч90, нержавеющая сталь, расход до 120,0 м3/ч, напор до 182 м.в.с.

Технические характеристики

Номинальный расход	40,0...12,0 м3/ч
Номинальный напор	10 - 182 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	5,5...45,0 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN100

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН/ВМНч с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B639806	Насос ВМН 90-1-1	189955.79 ₽	уточняйте
NZ06B639808	Насос ВМН 90-1	193888.16 ₽	уточняйте
NZ06B633840	Насос ВМН 90-2-2	238776.63 ₽	уточняйте
NZ06B637085	Насос ВМН 90-2	284176.30 ₽	уточняйте
NZ06B630315	Насос ВМН 90-3-2	288803.45 ₽	уточняйте
NZ06B631568	Насос ВМН 90-3	321882.58 ₽	уточняйте
NZ06B630812	Насос ВМН 90-4-2	424251.20 ₽	уточняйте
NZ06B639810	Насос ВМН 90-4	392846.87 ₽	уточняйте
NZ06B635209	Насос ВМН 90-5-2	410764.23 ₽	уточняйте
NZ06B635392	Насос ВМН 90-5	410787.76 ₽	уточняйте
NZ06B638700	Насос ВМН 90-6-2	476245.61 ₽	уточняйте
NZ06B639811	Насос ВМН 90-6	476439.55 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН90/ВМНч90, нержавеющая сталь, расход до 120,0 м3/ч, напор до 182 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН90/ВМН(Ч)90

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН90/ВМН(Ч)90

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН90/ВМН(Ч)90

Присоединение вход/выход	DN100
Максимальное давление на входе	для ВМН(ч) 90-1-1 - 90-1 - 4 бар для ВМН(ч) 90-2-2 - 90-3-2 - 10 бар для ВМН(ч) 90-3 - 90-6 - 15 бар
Максимальное давление на выходе	для ВНМ(ч) DIN фланец - 25/40 бар для ВНМ - 25/40 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	5,5....45,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

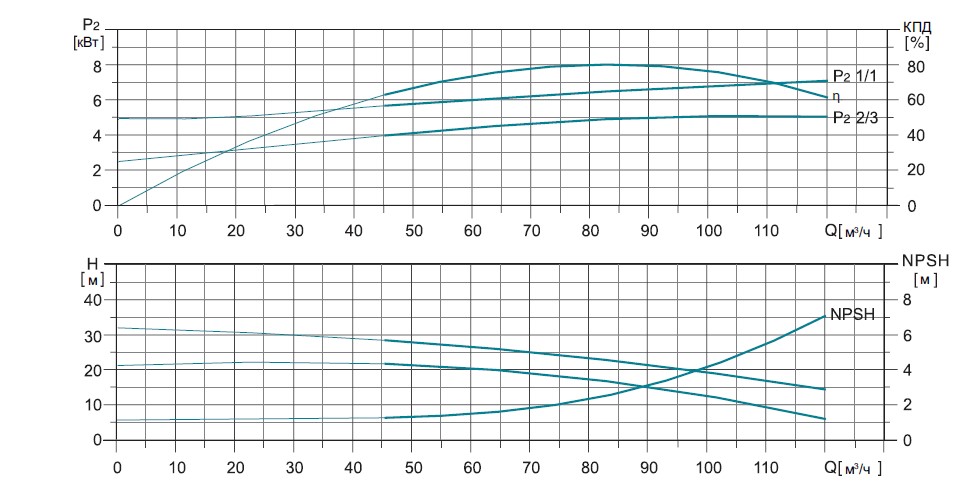

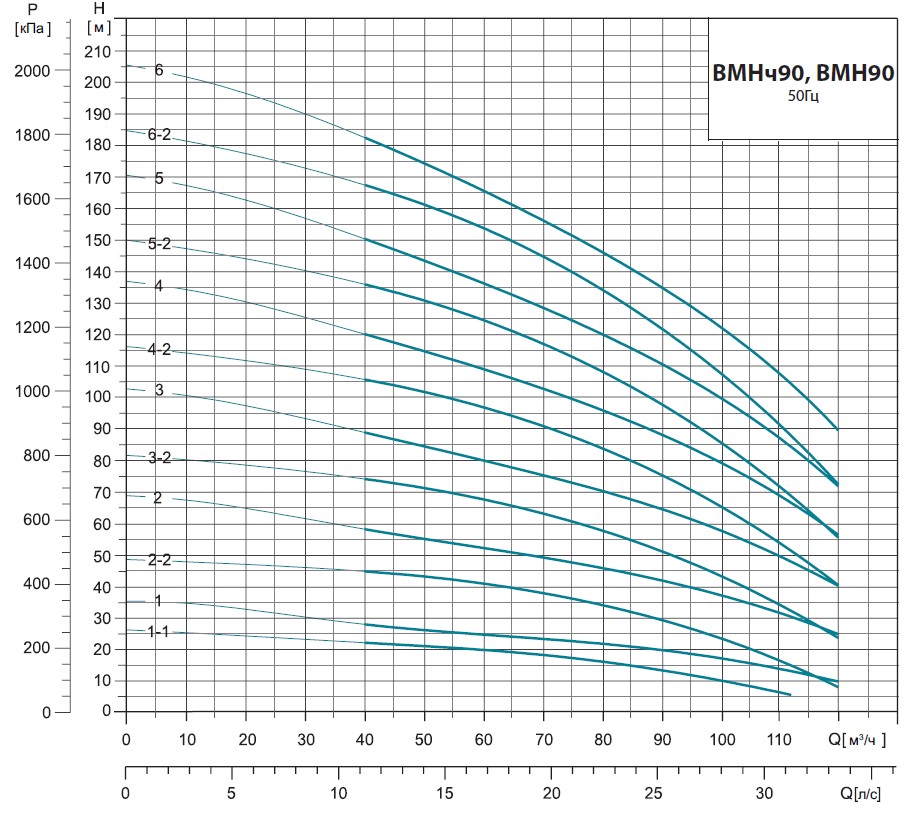

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН90/ВМН(Ч)90

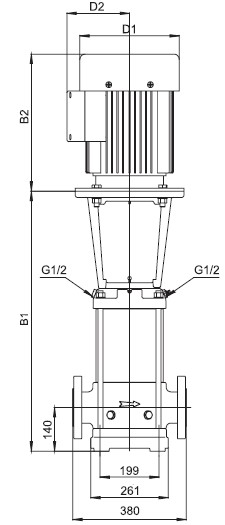

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН90/ВМН(Ч)90

Общий вид	DIN фланец (ВМН) DN100

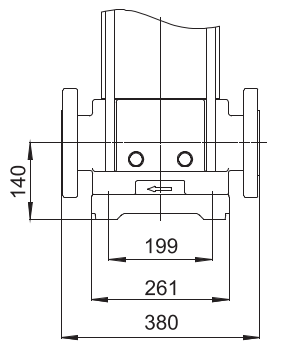

	DIN фланец (ВМН/ВМНч)

Модель	DIN фланец (ВМНч, ВМН)		D1	D2	Вес нетто (кг)
Модель	В1	В1+В2	D1	D2	Вес нетто (кг)
90-1-1	572.5	969.5	210	142	116
90-1	572.5	969.5	210	142	121.2
90-2-2	774.5	1273.5	254	175	162.2
90-2	774.5	1273.5	254	175	174.9
90-3-2	866.5	1426.5	330	250	228
90-3	866.5	1466.5	380	280	264
90-4-2	958.5	1638.5	420	305	326
90-4	958.5	1638.5	420	305	326
90-5-2	1051	1731	420	305	354
90-5	1051	1731	420	305	354
90-6-2	1143	1858	470	335	415
90-6	1143	1858	470	335	415

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВВМН90/ВМН(Ч)90

Модель	Мощность (кВт)	Q (м³/ч)	40	50	60	70	80	90	100	110	120
ВМН(ч) 90-1-1	5,5	H (м)	22	21	20	18	16	14	10,5	65	-
ВМН(ч) 90-1	7,5		38	26	25	23,5	22	20	17,5	14	10
ВМН(ч) 90-2-2	11		45	43	41	38	34,5	29,5	24	17	8
ВМН(ч) 90-2	15		58	55	52	49	46	42	37,5	31,5	25
ВМН(ч) 90-3-2	18,5		74	71,5	68	63,5	58	51	44	35	24
ВМН(ч) 90-3	22		88	84,5	80	75,5	70,5	64	58,5	50,5	40
ВМН(ч) 90-4-2	30		106	102	97	91	84,5	75	65,5	54	40
ВМН(ч) 90-4	30		120	114	109	103	96	87,5	79,5	69,5	57
ВМН(ч) 90-5-2	37		136	131	125	118	109	97	86,5	72	55
ВМН(ч) 90-5	37		150	144	136	129	121	109,5	101	87	72
ВМН(ч) 90-6-2	45		166	161	154	145	135	121	108	91,5	72
ВМН(ч) 90-6	45		182	175	166	156	146	133	123	108	90
