ТЕХНИЧЕСКИЙ
/
ЦИРКУЛЯЦИОННЫЕ НАСОСЫ
/

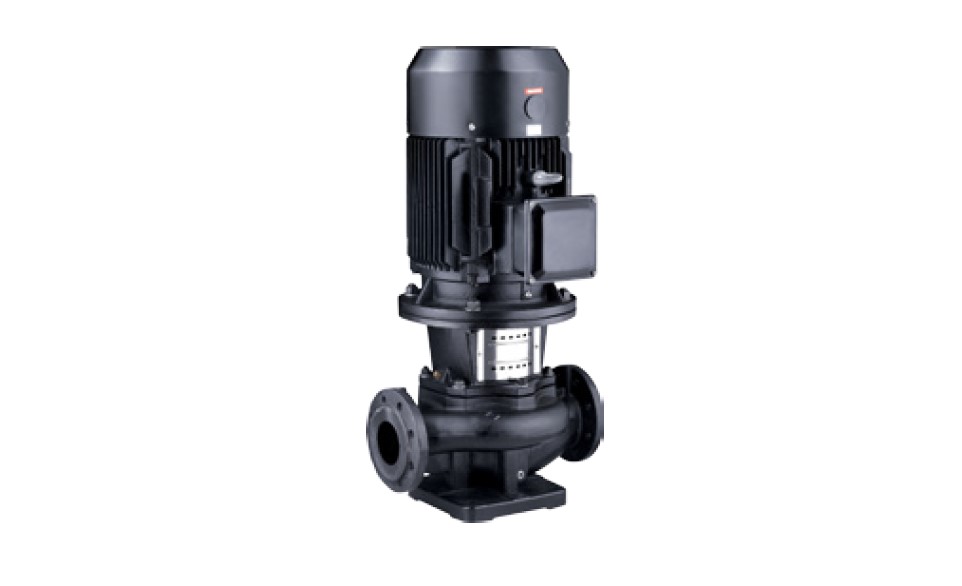

ВЕРТИКАЛЬНЫЕ НАСОСЫ С ЛИНЕЙНЫМ РАСПОЛОЖЕНИЕМ ПАТРУБКОВ ЦНВ

ВЕРТИКАЛЬНЫЕ НАСОСЫ С ЛИНЕЙНЫМ РАСПОЛОЖЕНИЕМ ПАТРУБКОВ ЦНВ

Технические характеристики
Расход до 760 м3/ч
Напор до 85 м
Мощность от 0,37 кВт до 132 кВт
Температура перекачиваемой жидкости 0–90 °С
Окружающая температура до 40 °С
Максимальное давление до 16 бар
Высота использования до 1000 м над уровнем моря
Применение

HVAC (отопление, вентиляция, кондиционирование): циркуляция горячей воды, подпитка котлов и т. п. Системы кондиционирования: циркуляция холодной воды.

Водоснабжение: перекачка воды в системах фильтрации, повышение давления в трубопроводах.

Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоотчистки, вспомогательные системы.

Системы пожаротушения.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

ВЕРТИКАЛЬНЫЕ НАСОСЫ С ЛИНЕЙНЫМ РАСПОЛОЖЕНИЕМ ПАТРУБКОВ ЦНВ





Г Р А Н П А М П

Маркировка

1 | Серия насоса

2 | Диаметр всасывающего/
  | напорного патрубков

3 | Номинальный напор

Насосы серии ЦНВ

Применение

HVAC (отопление, вентиляция, кондиционирование): циркуляция горячей воды, подпитка котлов и т. п. Системы кондиционирования: циркуляция холодной воды.

Водоснабжение: перекачка воды в системах фильтрации, повышение давления в трубопроводах.

Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоотчистки, вспомогательные системы.

Системы пожаротушения.

Характеристики насоса

  • Расход: до 760 м3/ч
  • Напор: до 85 м
  • Мощность: от 0,37 кВт до 132 кВт
  • Температура перекачиваемой жидкости: 0–90 °С
  • Окружающая температура: до 40 °С
  • Максимальное давление: до 16 бар
  • Высота использования: до 1000 м над уровнем моря

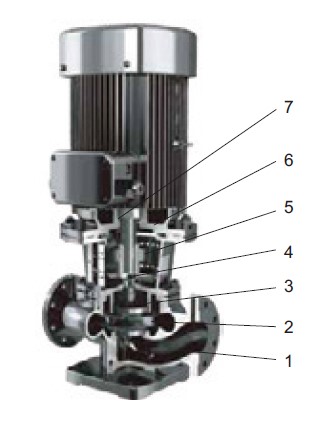

Спецификация

№ Части Материал
1 Корпус насоса Чугун
2 Рабочее колесо Чугун
3 Механическое уплотнение Car / SiC
4 Вал насоса Нерж. сталь
5 Зажимное кольцо Сталь
6 Основание двигателя Чугун
7 Электродвигатель


Характеристики двигателя

  • Тип: закрытый
  • Класс изоляции: F
  • Класс защиты: IP55
  • Класс энергоэффективности:
      IE2 – стандартная комплектация,
      IE3 – по спец. заказу

4 | Номинальная мощность

5 | Число полюсов

Фланцы

- Стандарт: EN 1092 и DIN 2576

Окружающая температура

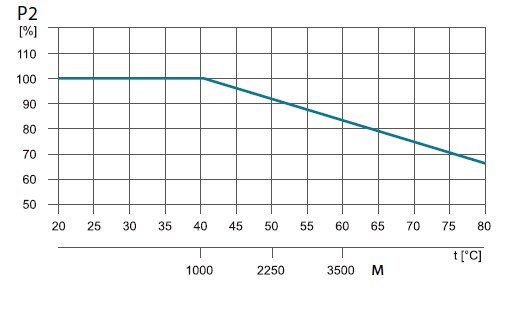

Максимальная окружающая температура: +40 °C. Вслучае использования при температуре выше +40 °C или при установке на высоте выше 1000 метров над уровнем моря, необходимо использовать мотор мотор заведомо большей мощности. При низкой плотности воздуха и плохом охлаждении мотора, его мощность P2 снижается. Смотрите на диаграмме.

Пример:

При использовании насоса при высоте 3500 метров над уровнем моря, P2 снизится до 88 %. При использовании насоса при температуре окружающей среды 70 °С P2 снизится 78 %.

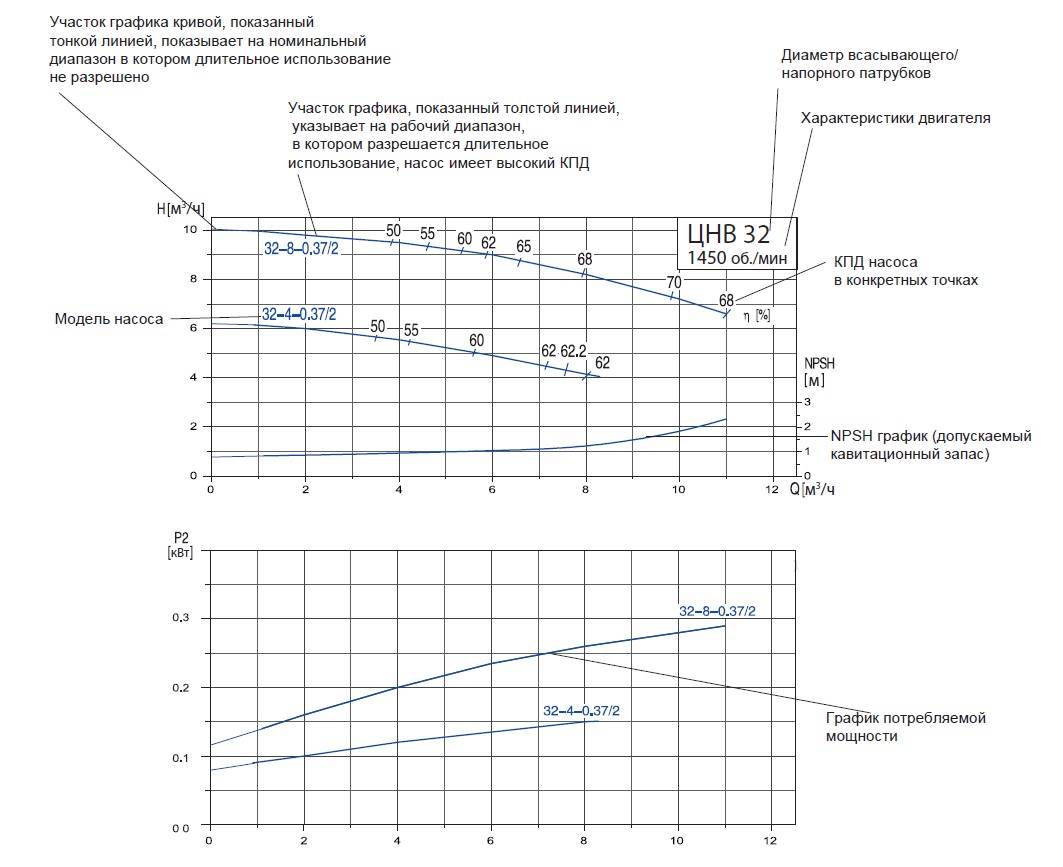

Как пользоваться графиками



Рекомендации к графикам
эффективности

Допуск соответствует ISO 9906, раздел А
Данные приведены при использовании чистой
дегазированной воды с кинематической
вязкостью 1 мм2/с, при температуре 20 °С.
Во избежание перегрева двигателя,
насос не должен использоваться при
максимальном напоре долгое время.

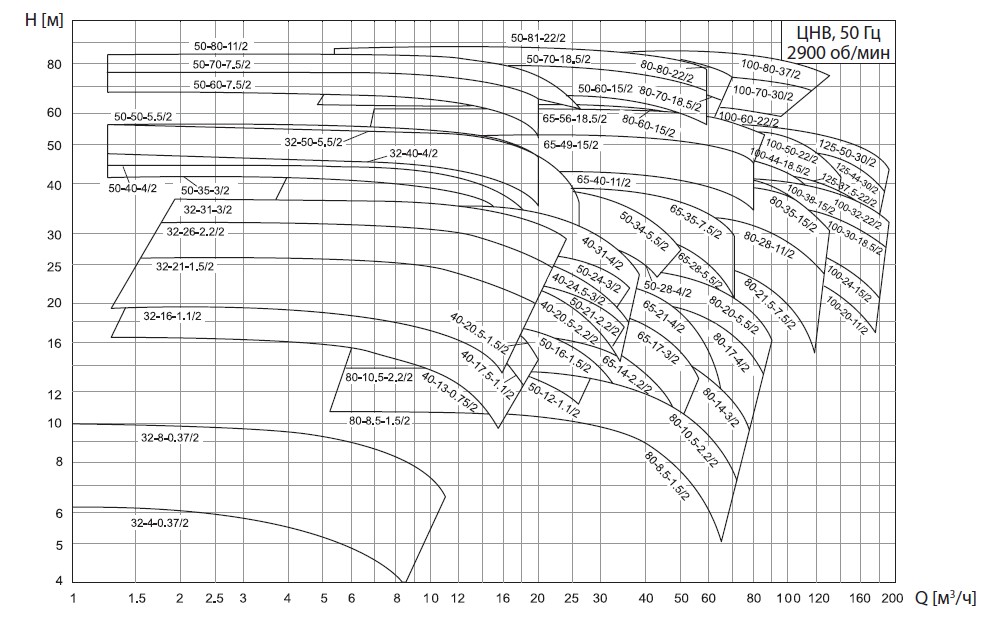

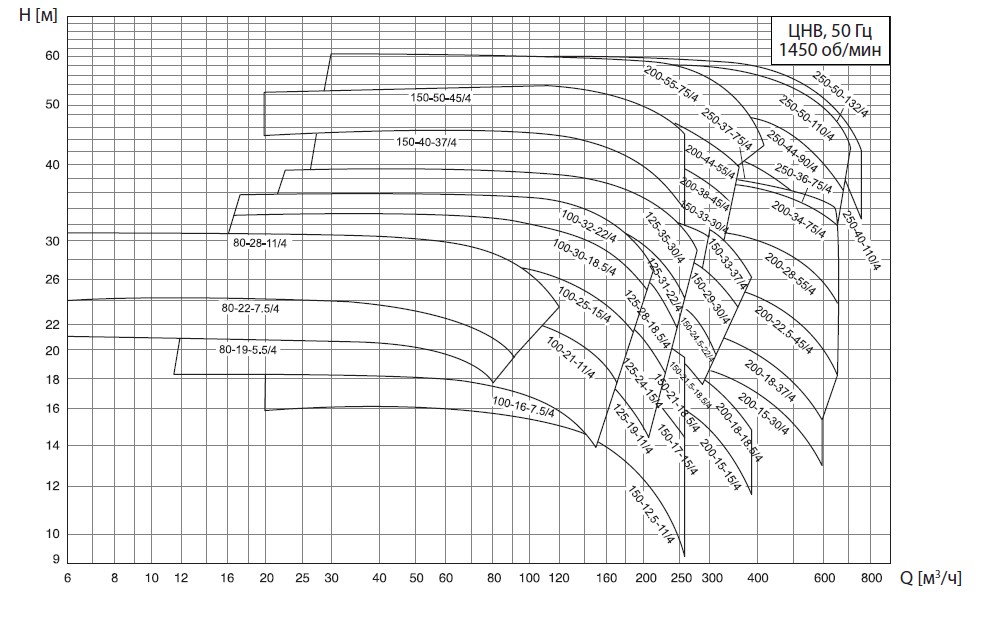

Характеристики насосов ЦНВ

Таблица характеристик

Модель Мощность
P2, (кВт)		 Номинальная
частота
вращения,
об./мин		 Номинальный
расход,
м3/ч		 Номинальный
напор,
м		 Максимальный
расход,
м3/ч		 Максимальный
напор,
м		 NPSH,
м
ЦНВ 32-8-0.37/2 0.37 2900 8.5 8 11 10 2
ЦНВ 32-4-0.37/2 0.37 2900 7.5 4 8.5 6 2
ЦНВ 32-31-3/2 3 2900 20 31 24 37 2
ЦНВ 32-26-2.2//2 2.2 2900 18 26 21 32 2
ЦНВ 32-21-1.5/2 1.5 2900 14 21 18.5 26 2
ЦНВ 32-16-1.1/2 1.1 2900 12 16 16 20 2
ЦНВ 32-50-5.5/2 5.5 2900 12.5 50 20 53.5 2.5
ЦНВ 32-40-4/2 4 2900 12.5 40 20 46 2.5
ЦНВ 40-20.5-1.5/2 1.5 2900 12 20.5 20 25 2
ЦНВ 40-17.5-1.1/2 1.1 2900 12 17.5 18 21 2
ЦНВ 40-13-0.75/2 0.75 2900 10 13 15.5 16.5 2
ЦНВ 40-31-4/2 4 2900 26 31 38 35 2
ЦНВ 40-24.5-3/2 3 2900 24 24.5 36 28 2
ЦНВ 40-20.5-2.2/2 2.2 2900 23 20.5 35 25 2
ЦНВ 50-24-3/2 3 2900 30 24 36 29 2
ЦНВ 50-21-2.2/2 2.2 2900 24 21 35 25 2
ЦНВ 50-16-1.5/2 1.5 2900 22 16 32 19 2
ЦНВ 50-12-1.1/2 1.1 2900 20 12 26 15 2
ЦНВ 50-34-5.5/2 5.5 2900 35 34 50 42 2
ЦНВ 50-28-4/2 4 2900 30 28 43 33 2
ЦНВ 50-50-5.5/2 5.5 2900 12.5 50 26 54 5
ЦНВ 50-40-4/2 4 2900 12.5 40 26 42 5
ЦНВ 50-35-3/2 3 2900 12.5 35 20 40 5
ЦНВ 50-80-11/2 11 2950 12.5 80 26 81.5 2.5
ЦНВ 50-70-7.5/2 7.5 2950 12.5 70 20 73 2.5
ЦНВ 50-60-7.5/2 7.5 2950 12.5 60 20 63 2.5
ЦНВ 50-81-22/2 22 2950 50 81 59 88 4.8
ЦНВ 50-70-18.5/2 18.5 2950 50 70 59 78 4.8
ЦНВ 50-60-15/2 15 2950 50 60 59 67 4.8
ЦНВ 65-35-7.5/2 7.5 2900 55 35 70 39 2.5
ЦНВ 65-28-5.5/2 5.5 2900 50 28 70 30 2.5
ЦНВ 65-21-4/2 4 2900 45 21 60 24 2.5
ЦНВ 65-17-3/2 3 2900 40 17 56 20 2.5
ЦНВ 65-14-2.2/2 2.2 2900 35 14 50 17 2
ЦНВ 65-56-18.5/2 18.5 2950 70 56 86 61 3
ЦНВ 65-49-15/2 15 2950 65 49 80 53 3
ЦНВ 65-40-11/2 11 2950 56 40 80 43 2.5
ЦНВ 80-20-5.5/2 5.5 2900 70 20 90 25 3.5
ЦНВ 80-17-4/2 4 2900 64 17 79 21 3.2
ЦНВ 80-14-3/2 3 2900 55 14 75 17 3
ЦНВ 80-10.5-2.2/2 2.2 2900 52 10.5 70 14 3
ЦНВ 80-8.5-1.5/2 1.5 2900 45 8.5 65 10.5 3
ЦНВ 80-35-15/2 15 2950 110 35 130 42 4.5
ЦНВ 80-28-11/2 11 2950 100 28 125 35 4.5
ЦНВ 80-21.5-7.5/2 7.5 2950 90 21.5 119 28 4
ЦНВ 80-80-22/2 22 2950 50 80 70 86 2.8
ЦНВ 80-70-18.5/2 18.5 2950 45 70 65 75 2.8
ЦНВ 80-60-15/2 15 2950 40 60 60 63 2.8
ЦНВ 100-32-22/2 22 2950 170 32 190 43 6.5
ЦНВ 100-30-18.5/2 18.5 2950 160 30 179 38 6.5
ЦНВ 100-24-15/2 15 2950 150 24 180 31 6.5
ЦНВ 100-20-11/2 11 2950 135 20 175 28 6.5
ЦНВ 100-80-37/2 37 2950 100 80 130 86 3.5
ЦНВ 100-70-30/2 30 2950 90 70 120 76 3.5
