Цикруляционный насос ГРАНПАМП ЦНВ 100, чугун, Траб 0...90/120°С, расход до 213,0 м3/ч, напор до 76 м.в.с.

Технические характеристики

Номинальный расход	85,0...170,0 м3/ч
Номинальный напор	16,0 - 80,0 м.в.с.
NPSH	2...6,5 м
Температура рабочей среды	до +120°С
Мощность номинальная	7,5...37,0 кВт
Диаметр фланца	DN100

Применение

Циркуляционные насосы ГРАНПАМП ЦНВ — это центробежные одноступенчатые«ин-лайн» насосы с сухим ротором, с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др.

Рабочее колесо и гидравлическая улитка насосов спрофилированы таким образом, чтобы обеспечить оптимальную структуру потока в проточной части. Рабочее колесо и корпус изготовлены по самым современным технологиям, что позволяет обеспечить высокое качество внутренней поверхности и свести к минимуму гидравлические потери на трение внутри насоса.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ01A597246	Насос ЦНВ 100-20-11/2-Е PN10	166633.67 ₽	уточняйте
NZ01A667373	Насос ЦНВ 100-20-11/2-Е PN16	170164.04 ₽	уточняйте
NZ01A662099	Насос ЦНВ 100-24-15/2-Е PN10	178558.80 ₽	уточняйте
NZ01A583382	Насос ЦНВ 100-24-15/2-Е PN16	182010.10 ₽	уточняйте
NZ01A662108	Насос ЦНВ 100-30-18.5/2-Е 18.5 кВт 3х380В PN10	263052.43 ₽	уточняйте
NZ01A574477	Насос ЦНВ 100-32-22/2-Е PN10	242967.89 ₽	уточняйте
NZ01A592572	Насос ЦНВ 100-38-15/2-Е	181225.88 ₽	уточняйте
NZ01A598362	Насос ЦНВ 100-44-18,5/2-Е	204683.57 ₽	уточняйте
NZ01A587554	Насос ЦНВ 100-50-22/2-Е	245949.41 ₽	уточняйте
NZ01A660912	Насос ЦНВ 100-60-22/2-Е	260698.84 ₽	уточняйте
NZ01A585597	Насос ЦНВ 100-70-30/2-Е	325814.01 ₽	уточняйте
NZ01A594573	Насос ЦНВ 100-80-37/2-Е	334522.27 ₽	уточняйте
NZ01A586282	Насос ЦНВ 100-16-7,5/4 PN10	194507.62 ₽	уточняйте
NZ01A626437	Насос ЦНВ 100-16-7,5/4-Е PN16	194507.62 ₽	уточняйте
NZ01A586280	Насос ЦНВ 100-21-11/4-Е PN10	207507.87 ₽	уточняйте
NZ01A590375	Насос ЦНВ 100-25-15/4-Е PN10	221864.73 ₽	уточняйте
NZ01A662109	Насос ЦНВ 100-30-18.5/4-Е PN16	263052.43 ₽	уточняйте
NZ01A586279	Насос ЦНВ 100-32-22/4-Е PN10	277574.03 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Цикруляционный насос ГРАНПАМП ЦНВ 100, чугун, Траб 0...90/120°С, расход до 213,0 м3/ч, напор до 76 м.в.с.

ОПИСАНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 100

Серия ГРАНПАМП ЦНВ от компании АДЛ — циркуляционные «ин-лайн» насосы с сухим ротором, с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др.

Электродвигатели в насосах серии ЦНВ представляют собой короткозамкнутые полностью закрытые электродвигатели с воздушным охлаждением, размеры и конструкция которых рассчитаны специально для работы в насосных агрегатах. Конструкция электродвигателей обеспечивает высокий КПД и малошумную работу насосного агрегата.

ПРИМЕНЕНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 100

HVAC (отопление, вентиляция, кондиционирование): циркуляция горячей воды, подпитка котлов и т. п.
Системы кондиционирования: циркуляция холодной воды, пропиленовых и этиленгликолевых смесей
Водоснабжение: перекачка воды в системах фильтрации, повышение давления в трубопроводах.
Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоотчистки, вспомогательные системы.
Системы пожаротушения.

МАРКИРОВКА ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 100

Присоединение вход/выход	DN100
Максимальное давление на выходе	16 бар
Рабочая температура рабочей среды	0…+120°С
Материал корпуса гидравлической части/рабочего колеса	Чугун/чугун
Торцевое уплотнение	NBR - температура рабочей среды 0...90°С EPDM - температура рабочей среды 0...120°С
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин, 1480 об/мин
Мощность электродвигателя	7,5....37,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец PN16
Опции	IE3 - класс энергоэффективности двигателя

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 100

Модель	Мощность P2, (кВт)	Номинальная частота вращения, (об./мин)	Номинальный расход, (м3/ч)	Номинальный напор, (м)	Максимальный расход, (м3/ч)	Максимальный напор, (м)	NPSH, (м)
ЦНВ 100-80-37/2	37	2950	100	80	130	86	3.5
ЦНВ 100-16-7.5/4	7.5	1480	115	16	150	19	2
ЦНВ 100-20-11/2	11	2950	135	20	175	28	6.5
ЦНВ 100-21-11/4	11	1480	130	21	170	23	2
ЦНВ 100-24-15/2	15	2950	150	24	180	31	6.5
ЦНВ 100-25-15/4	15	1480	155	25	186	28	2
ЦНВ 100-30-18.5/2	18.5	2950	160	30	179	38	6.5
ЦНВ 100-30-18.5/4	18.5	1480	160	30	208	33	2
ЦНВ 100-32-22/2	22	2950	170	32	190	43	6.5
ЦНВ 100-32-22/4	22	1480	170	32	213	36	2
ЦНВ 100-38-15/2	15	2950	85	38	130	43	3.5
ЦНВ 100-44-18.5/2	18.5	2950	90	44	140	47	3.5
ЦНВ 100-50-22/2	22	2950	100	50	140	56	3.5
ЦНВ 100-60-22/2	22	2950	80	60	96	64	3.5
ЦНВ 100-70-30/2	30	2950	90	70	120	76	3.5

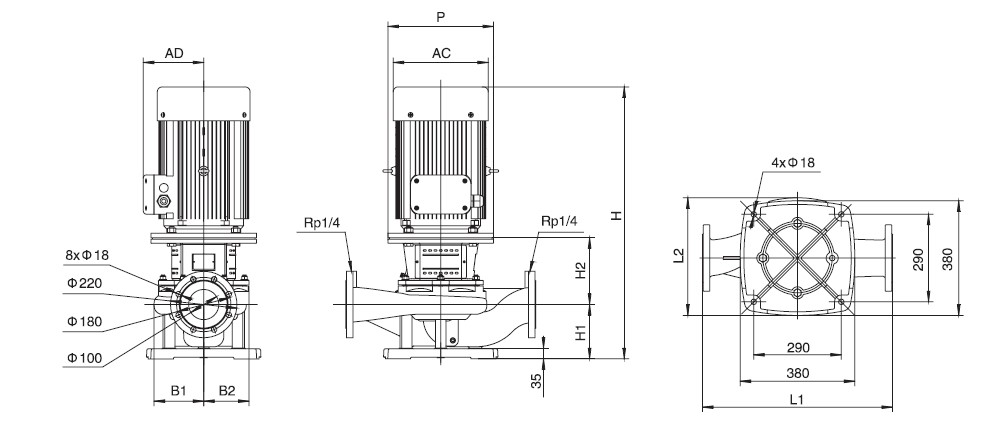

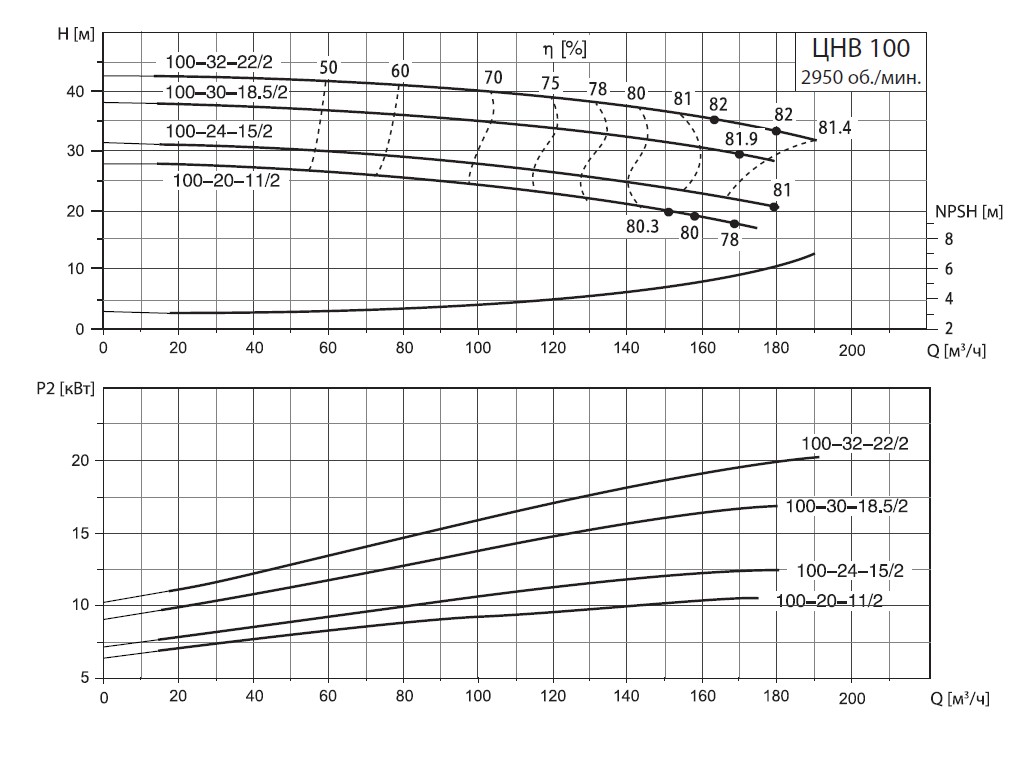

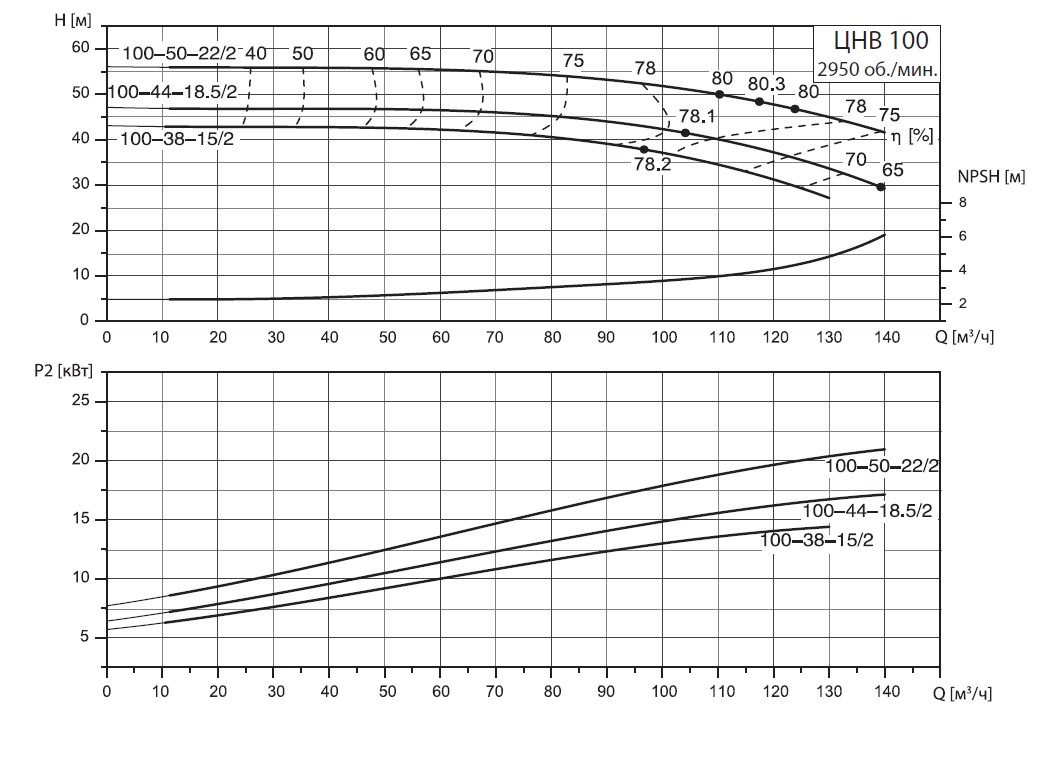

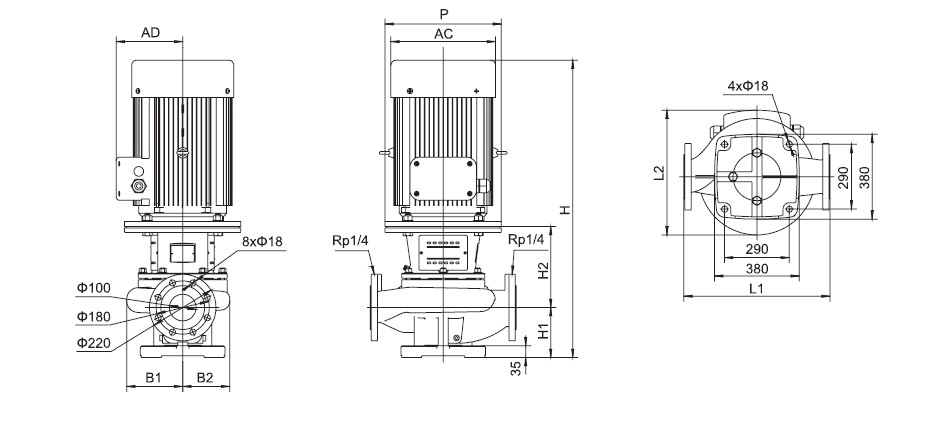

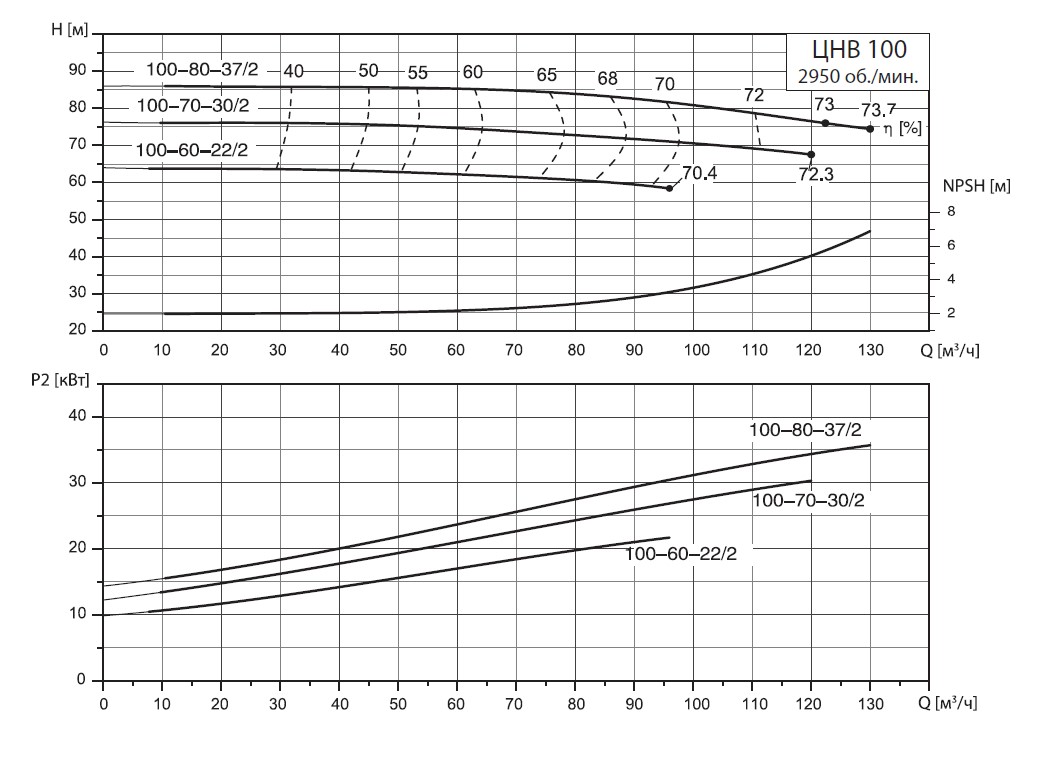

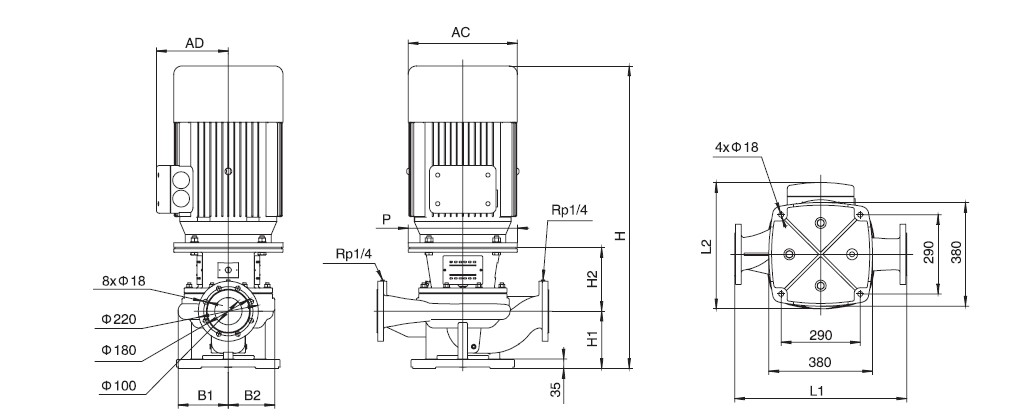

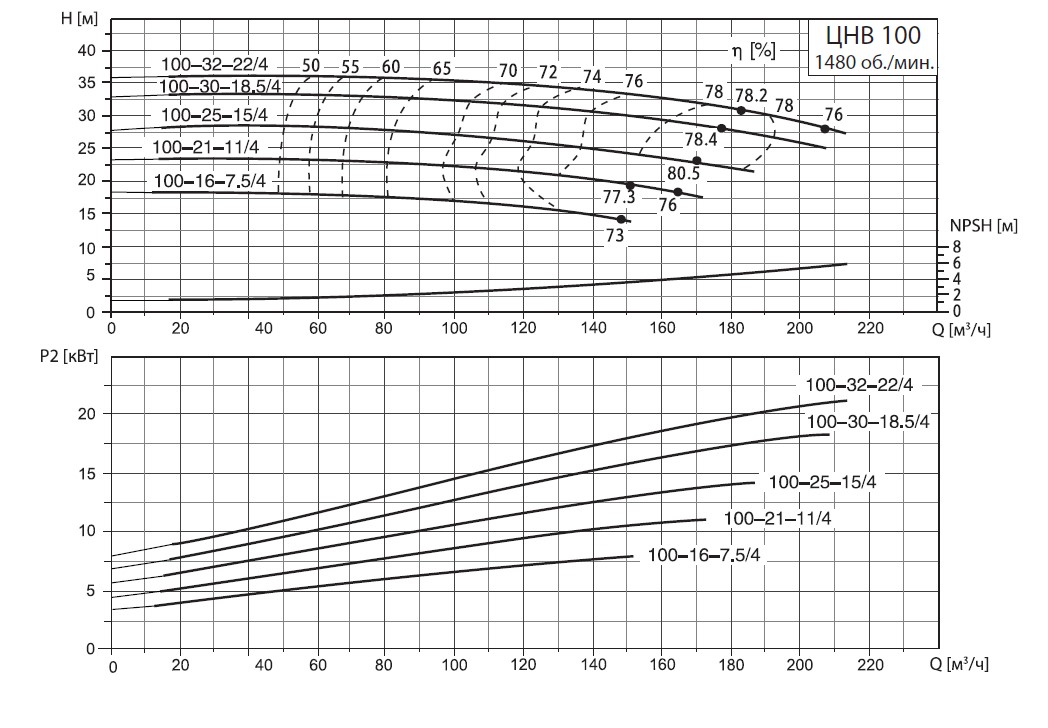

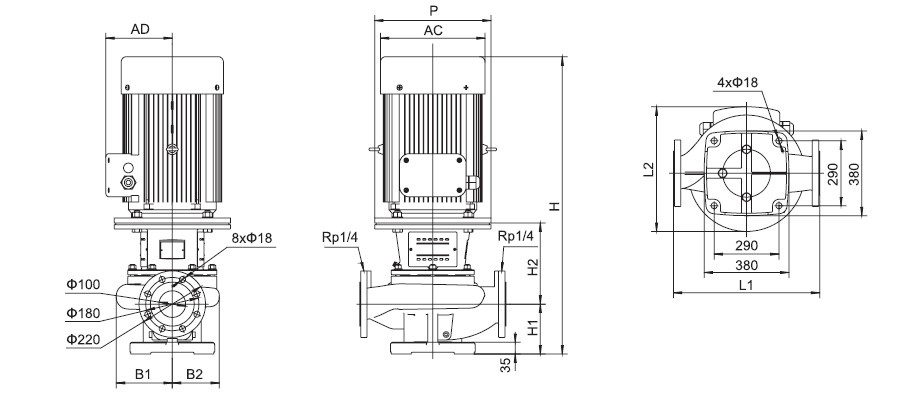

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК И ГАБАРИТНЫЕ РАЗМЕРЫ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 100

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 100-32-22/2	500	470	1027	175	272	183	144	Ф350	280	380
ЦНВ 100-30-18.5/2	500	415	991	175	272	183	144	Ф350	283	330
ЦНВ 100-24-15/2	500	327	947	175	272	183	144	Ф350	283	330
ЦНВ 100-32-22/2	500	470	1027	175	272	183	144	Ф350	280	380
ЦНВ 100-30-18.5/2	500	415	991	175	272	183	144	Ф350	283	330
ЦНВ 100-24-15/2	500	327	947	175	272	183	144	Ф350	283	330
ЦНВ 100-20-11/2	500	327	947	175	272	183	144	Ф350	283	330

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 100-50-22/2	630	470	981	180	221	165	150	Ф350	280	380
ЦНВ 100-44-18.5/2	630	415	945	180	221	165	150	Ф350	283	330
ЦНВ 100-38-15/2	630	325	901	180	221	165	150	Ф350	283	330

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 100-80-37/2	630	515	1106	210	234	184	170	Ф400	305	420
ЦНВ 100-70-30/2	630	515	1106	210	234	184	170	Ф400	305	420
ЦНВ 100-60-22/2	630	470	1017	210	227	184	170	Ф350	280	380

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 100-32-22/4	670	499	1057	210	277	253	219	Ф350	280	380
ЦНВ 100-30-18.5/4	670	499	1017	210	277	253	219	Ф350	280	380
ЦНВ 100-25-15/4	670	469	981	210	277	253	219	Ф350	283	330
ЦНВ 100-21-11/4	670	472	937	210	277	253	219	Ф350	283	330
ЦНВ 100-16-7.5/4	670	472	956	210	247	253	219	Ф300	175	254
