Цикруляционный насос ГРАНПАМП ЦНВ 125, чугун, Траб 0...90/120°С, расход до 280,0 м3/ч, напор до 58 м.в.с.

Технические характеристики

Номинальный расход	125...200,0 м3/ч
Номинальный напор	19,0 - 50,0 м.в.с.
NPSH	2...5,5 м
Температура рабочей среды	до +120°С
Мощность номинальная	11,0...30,0 кВт
Диаметр фланца	DN125

Применение

Циркуляционные насосы ГРАНПАМП ЦНВ — это центробежные одноступенчатые«ин-лайн» насосы с сухим ротором, с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др.

Рабочее колесо и гидравлическая улитка насосов спрофилированы таким образом, чтобы обеспечить оптимальную структуру потока в проточной части. Рабочее колесо и корпус изготовлены по самым современным технологиям, что позволяет обеспечить высокое качество внутренней поверхности и свести к минимуму гидравлические потери на трение внутри насоса.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ01A585302	Насос ЦНВ 125-19-11/4-Е PN10	246812.70 ₽	уточняйте
NZ01A585131	Насос ЦНВ 125-24-15/4-Е PN10	261012.34 ₽	уточняйте
NZ01A596833	Насос ЦНВ 125-28-18,5/4-Е PN10	302042.82 ₽	уточняйте
NZ01A578408	Насос ЦНВ 125-31-22/4-Е PN10	316478.76 ₽	уточняйте
NZ01A662066	Насос ЦНВ 125-35-30/4-Е PN10	361432.19 ₽	уточняйте
NZ01A601130	Насос ЦНВ 125-35-30/4-Е PN16	372650.31 ₽	уточняйте
NZ01A587669	Насос ЦНВ 125-37,5-22/2-Е	267209.80 ₽	уточняйте
NZ01A574479	Насос ЦНВ 125-44-30/2-Е	333345.47 ₽	уточняйте
NZ01A596180	Насос ЦНВ 125-50-30/2-Е	333345.47 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Цикруляционный насос ГРАНПАМП ЦНВ 125, чугун, Траб 0...90/120°С, расход до 280,0 м3/ч, напор до 58 м.в.с.

ОПИСАНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 125

Серия ГРАНПАМП ЦНВ от компании АДЛ — циркуляционные «ин-лайн» насосы с сухим ротором, с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др.

Электродвигатели в насосах серии ЦНВ представляют собой короткозамкнутые полностью закрытые электродвигатели с воздушным охлаждением, размеры и конструкция которых рассчитаны специально для работы в насосных агрегатах. Конструкция электродвигателей обеспечивает высокий КПД и малошумную работу насосного агрегата.

ПРИМЕНЕНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 125

HVAC (отопление, вентиляция, кондиционирование): циркуляция горячей воды, подпитка котлов и т. п.
Системы кондиционирования: циркуляция холодной воды, пропиленовых и этиленгликолевых смесей
Водоснабжение: перекачка воды в системах фильтрации, повышение давления в трубопроводах.
Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоотчистки, вспомогательные системы.
Системы пожаротушения.

МАРКИРОВКА ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 125

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 125

Присоединение вход/выход	DN125
Максимальное давление на выходе	16 бар
Рабочая температура рабочей среды	0…+120°С
Материал корпуса гидравлической части/рабочего колеса	Чугун/чугун
Торцевое уплотнение	NBR - температура рабочей среды 0...90°С EPDM - температура рабочей среды 0...120°С
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин, 1480 об/мин
Мощность электродвигателя	11,0....30,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец PN16
Опции	IE3 - класс энергоэффективности двигателя

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 125

Модель	Мощность P2, (кВт)	Номинальная частота вращения, (об./мин)	Номинальный расход, (м3/ч)	Номинальный напор, (м)	Максимальный расход, (м3/ч)	Максимальный напор, (м)	NPSH, (м)
ЦНВ 125-19-11/4	11	1480	125	19	209	22	2
ЦНВ 125-24-15/4	15	1480	140	24	230	27	2
ЦНВ 125-28-18.5/4	18.5	1480	155	28	249	30	2
ЦНВ 125-31-22/4	22	1480	170	31	260	34	2
ЦНВ 125-35-30/4	30	1480	200	35	279	40	2.5
ЦНВ 125-37.5-22/2	22	2950	135	37.5	180	45	5.5
ЦНВ 125-44-30/2	30	2950	150	44	190	52	5.5
ЦНВ 125-50-30/2	30	2950	160	50	190	58	5.5

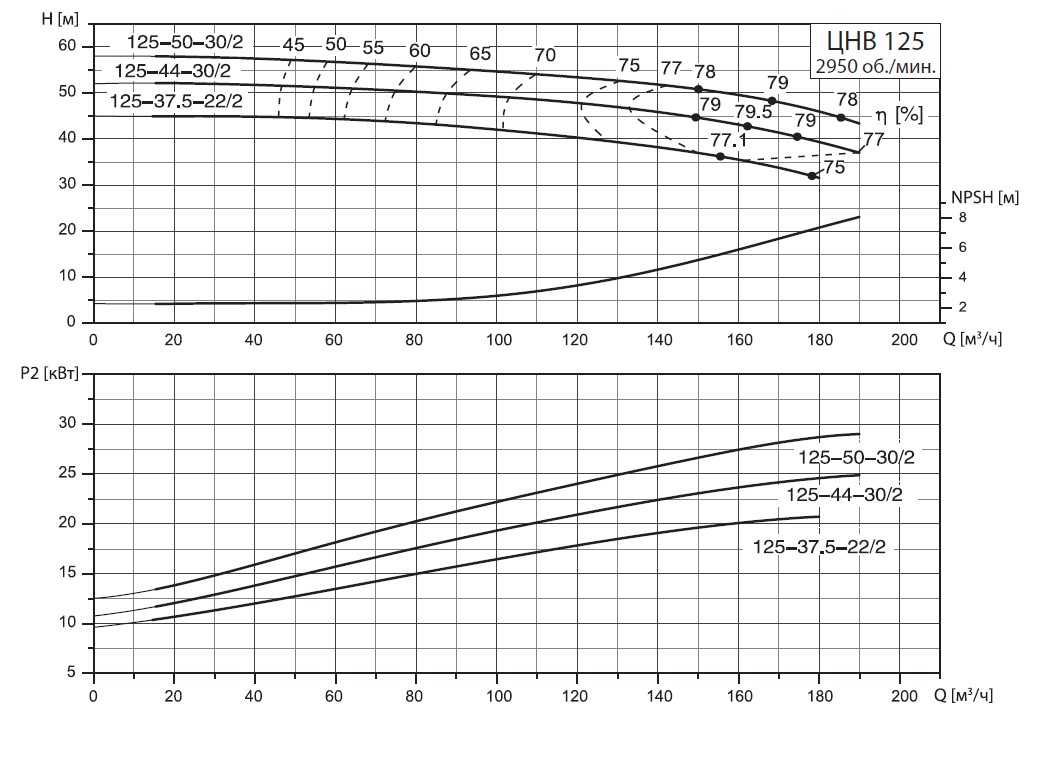

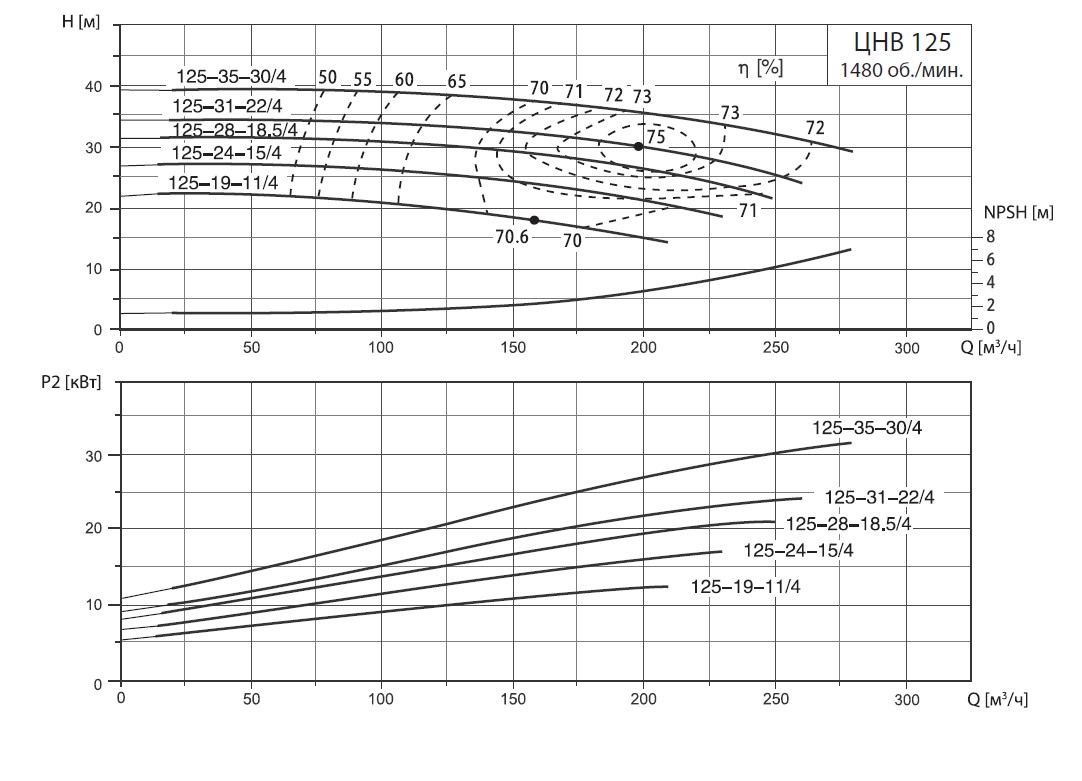

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК И ГАБАРИТНЫЕ РАЗМЕРЫ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 125

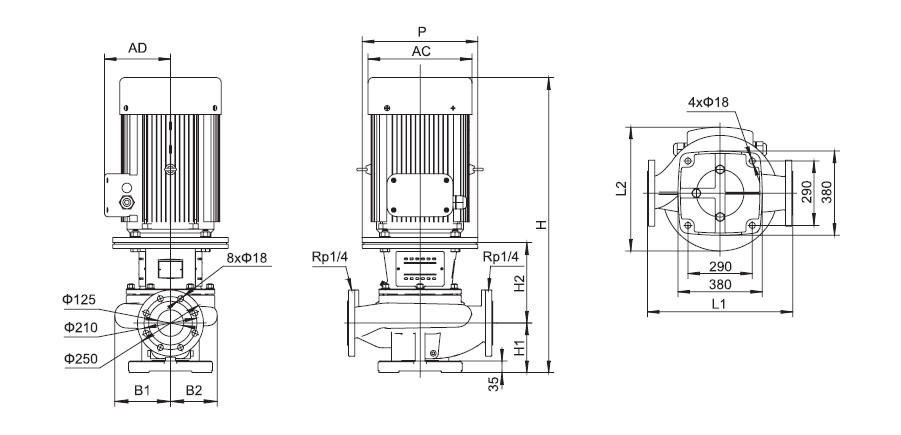

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 125-35-30/4	800	533	1192	250	280	265	228	Ф400	305	420
ЦНВ 125-31-22/4	800	508	1145	250	275	265	228	Ф350	280	380
ЦНВ 125-28-18.5/4	800	508	1105	250	275	265	228	Ф350	280	380
ЦНВ 125-24-15/4	800	493	1069	250	275	265	228	Ф350	283	330
ЦНВ 125-19-11/4	800	493	1025	250	275	265	228	Ф350	283	330

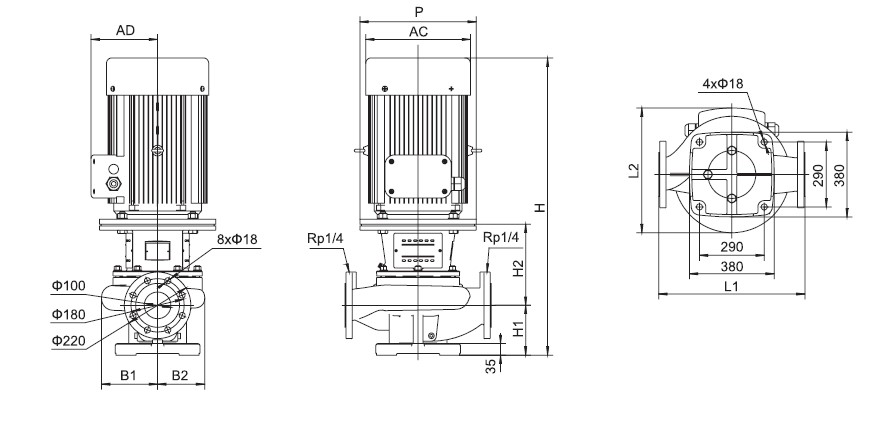

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 125-50-30/2	700	515	1137	240	235	193	161	Ф400	305	420
ЦНВ 125-44-30/2	700	515	1137	240	235	193	161	Ф400	305	420
ЦНВ 125-37,5-22/2	700	470	1048	240	228	193	161	Ф350	280	380
