Цикруляционный насос ГРАНПАМП ЦНВ 150, чугун, Траб 0...90/120°С, расход до 324,0 м3/ч, напор до 52 м.в.с.

Технические характеристики

Номинальный расход	200,0...300,0 м3/ч
Номинальный напор	12,5 - 50,0 м.в.с.
NPSH	2...4,1 м
Температура рабочей среды	до +120°С
Мощность номинальная	11,0...45,0 кВт
Диаметр фланца	DN150

Применение

Циркуляционные насосы ГРАНПАМП ЦНВ — это центробежные одноступенчатые«ин-лайн» насосы с сухим ротором, с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др.

Рабочее колесо и гидравлическая улитка насосов спрофилированы таким образом, чтобы обеспечить оптимальную структуру потока в проточной части. Рабочее колесо и корпус изготовлены по самым современным технологиям, что позволяет обеспечить высокое качество внутренней поверхности и свести к минимуму гидравлические потери на трение внутри насоса.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ01A587202	Насос ЦНВ 150-40-37/4-Е	490243.78 ₽	уточняйте
NZ01A574472	Насос ЦНВ 150-50-45/4-Е	511355.42 ₽	уточняйте
NZ01A662024	Насос ЦНВ 150-21.5-18.5/4-Е PN10	325187.01 ₽	уточняйте
NZ01A578070	Насос ЦНВ 150-24.5-22/4-Е PN10	329972.32 ₽	уточняйте
NZ01A662021	Насос ЦНВ 150-25-22/4-Е PN10	329972.32 ₽	уточняйте
NZ01A628683	Насос ЦНВ 150-25-30/4-Е PN10	375239.25 ₽	уточняйте
NZ01A597096	Насос ЦНВ 150-29-30/4-Е PN10	374847.61 ₽	уточняйте
NZ01A589554	Насос ЦНВ 150-33-30/4-Е PN10	374925.75 ₽	уточняйте
NZ01A585075	Насос ЦНВ 150-33-37/4-Е PN10	438550.63 ₽	уточняйте
NZ01A599619	Насос ЦНВ 150-12.5-11/4-Е	240536.17 ₽	уточняйте
NZ01A650402	Насос ЦНВ 150-17-15/4-Е	255128.38 ₽	уточняйте
NZ01A662025	Насос ЦНВ 150-21-18.5/4-Е 18.5 кВт 3х380В	325187.01 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Цикруляционный насос ГРАНПАМП ЦНВ 150, чугун, Траб 0...90/120°С, расход до 324,0 м3/ч, напор до 52 м.в.с.

ОПИСАНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 150

Серия ГРАНПАМП ЦНВ от компании АДЛ — циркуляционные «ин-лайн» насосы с сухим ротором, с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др.

Электродвигатели в насосах серии ЦНВ представляют собой короткозамкнутые полностью закрытые электродвигатели с воздушным охлаждением, размеры и конструкция которых рассчитаны специально для работы в насосных агрегатах. Конструкция электродвигателей обеспечивает высокий КПД и малошумную работу насосного агрегата.

ПРИМЕНЕНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 150

HVAC (отопление, вентиляция, кондиционирование): циркуляция горячей воды, подпитка котлов и т. п.
Системы кондиционирования: циркуляция холодной воды, пропиленовых и этиленгликолевых смесей
Водоснабжение: перекачка воды в системах фильтрации, повышение давления в трубопроводах.
Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоотчистки, вспомогательные системы.
Системы пожаротушения.

МАРКИРОВКА ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 150

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 150

Присоединение вход/выход	DN150
Максимальное давление на выходе	16 бар
Рабочая температура рабочей среды	0…+120°С
Материал корпуса гидравлической части/рабочего колеса	Чугун/чугун
Торцевое уплотнение	NBR - температура рабочей среды 0...90°С EPDM - температура рабочей среды 0...120°С
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	11,0....45,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец PN16
Опции	IE3 - класс энергоэффективности двигателя

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 150

Модель	Мощность P2, (кВт)	Номинальная частота вращения, (об./мин)	Номинальный расход, (м3/ч)	Номинальный напор, (м)	Максимальный расход, (м3/ч)	Максимальный напор, (м)	NPSH, (м)
ЦНВ 150-12.5-11/4	11	1480	200	12.5	260	16	3
ЦНВ 150-17-15/4	15	1480	200	17	260	20	3
ЦНВ 150-21.5-18.5/4	18.5	1480	230	21.5	290	23	3
ЦНВ 150-21-18.5/4	18.5	1480	200	21	260	24	3
ЦНВ 150-24.5-22/4	22	1480	250	24.5	324	28	3
ЦНВ 150-25-22/4	22	1480	200	25	260	28	3.5
ЦНВ 150-25-30/4	30	1480	300	25	360	31	4.1
ЦНВ 150-29-30/4	30	1480	280	29	360	32	3.5
ЦНВ 150-33-30/4	30	1480	200	33	300	36	3.5
ЦНВ 150-33-37/4	37	1480	300	33	390	37	3.5
ЦНВ 150-40-37/4	37	1480	200	40	260	44	2
ЦНВ 150-50-45/4	45	1480	200	50	260	52	2

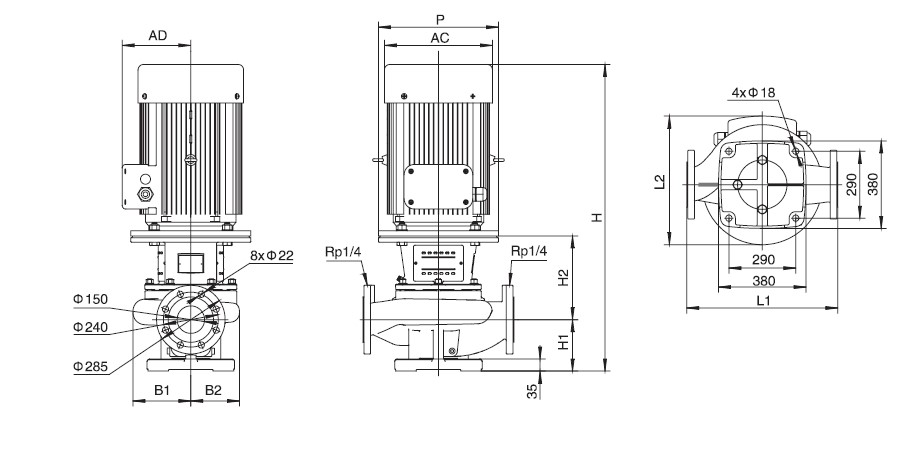

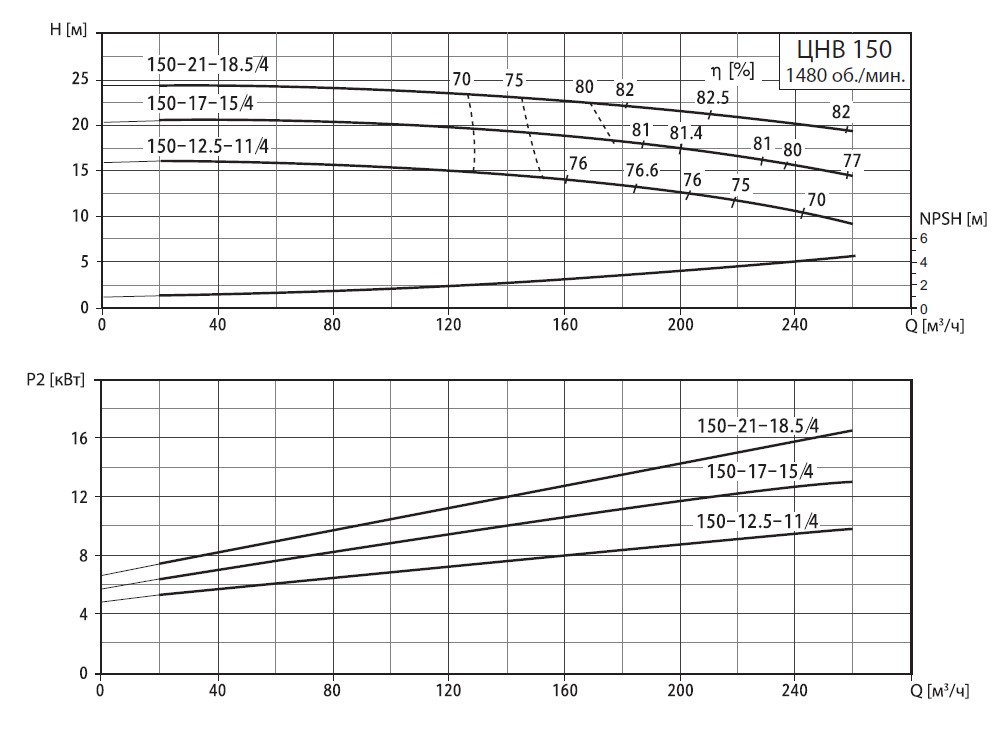

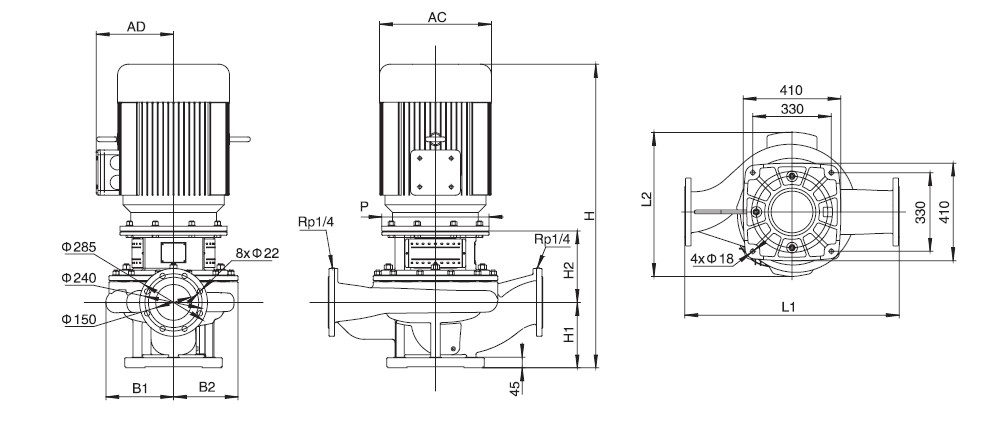

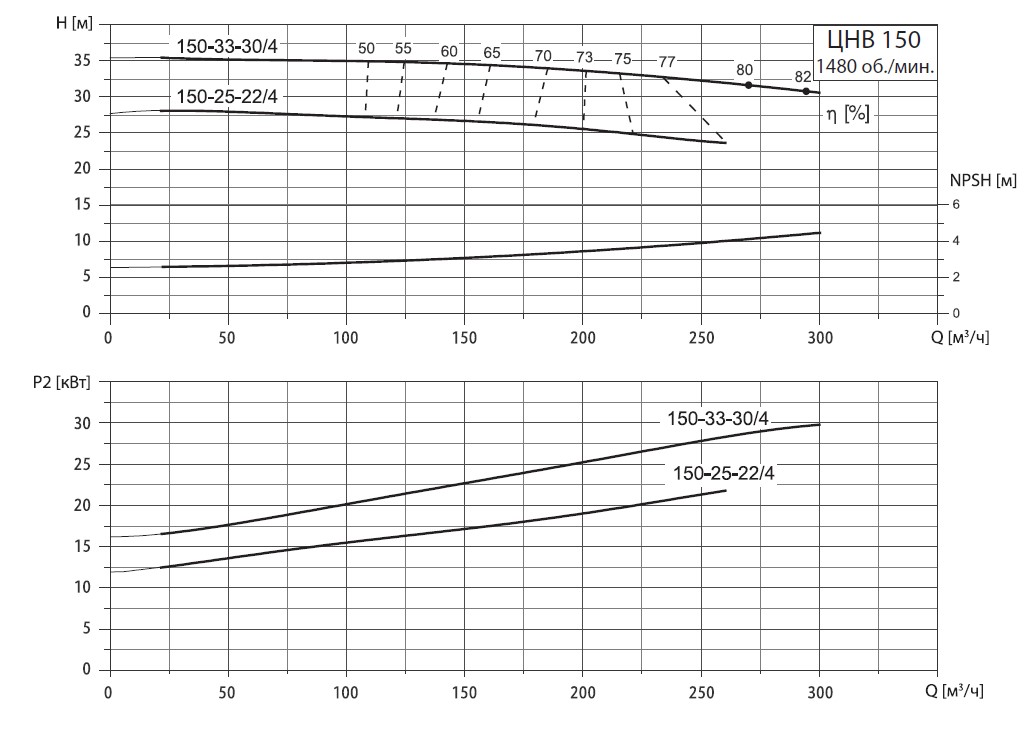

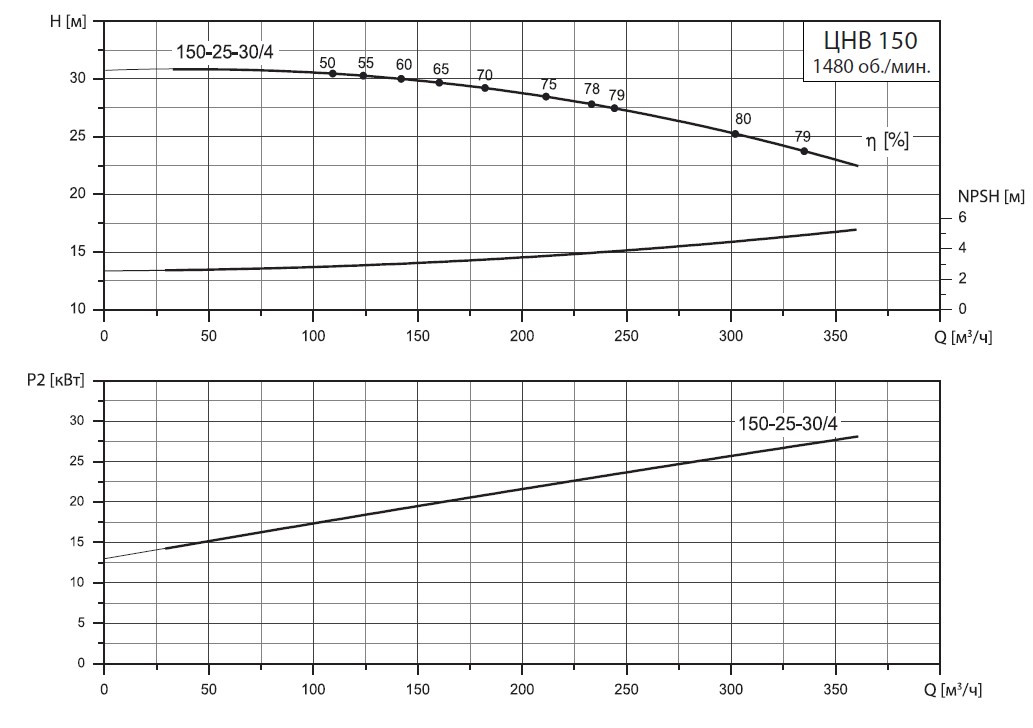

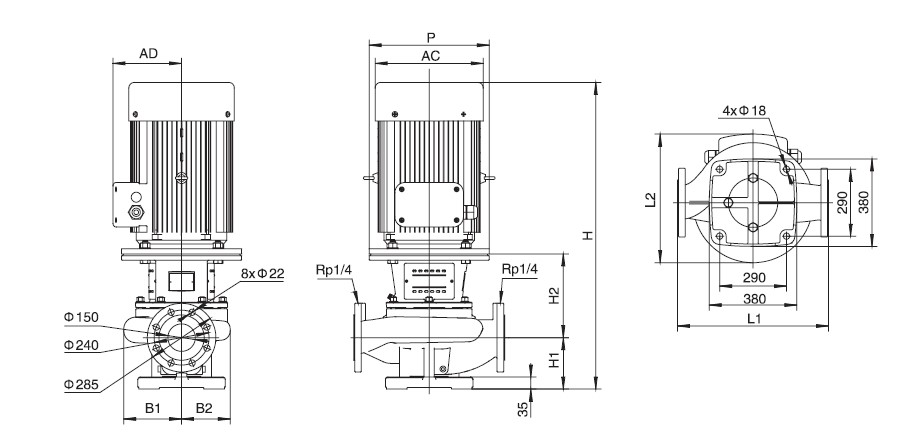

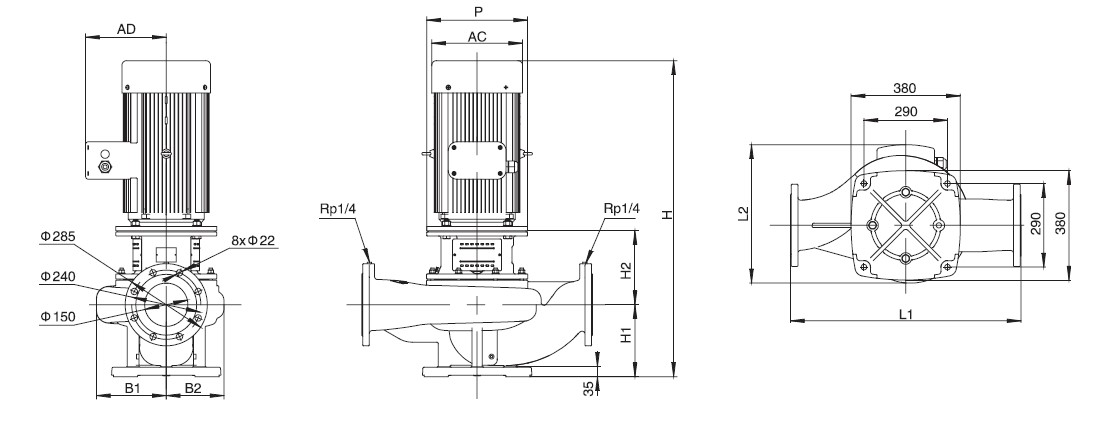

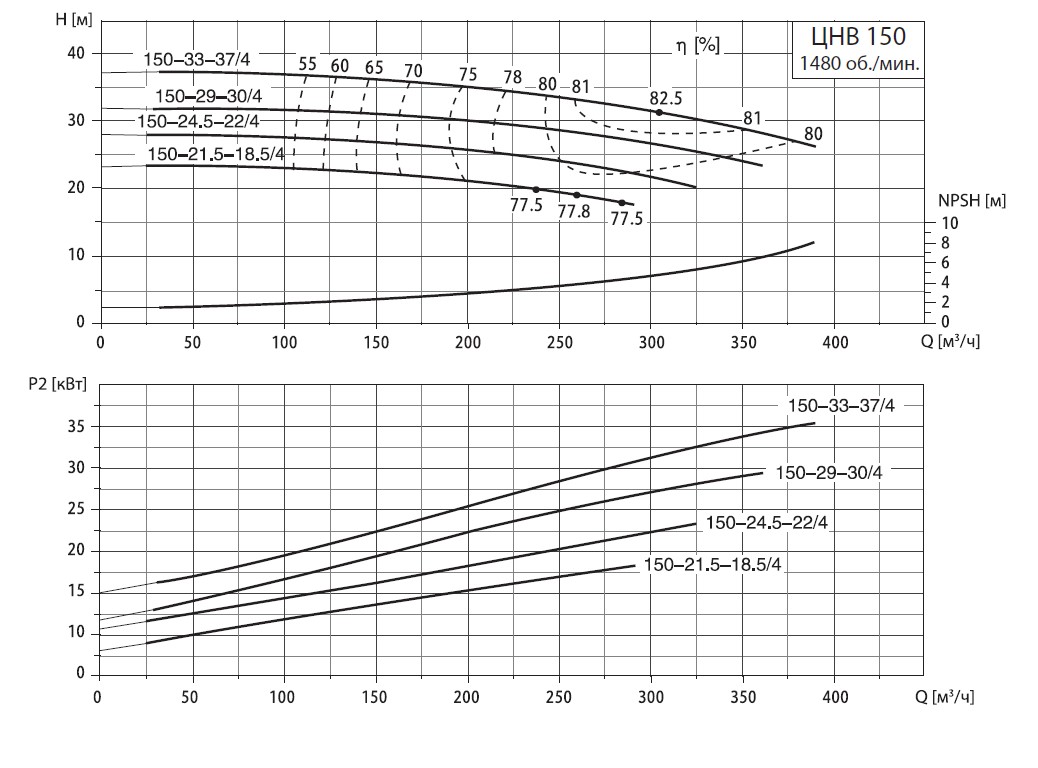

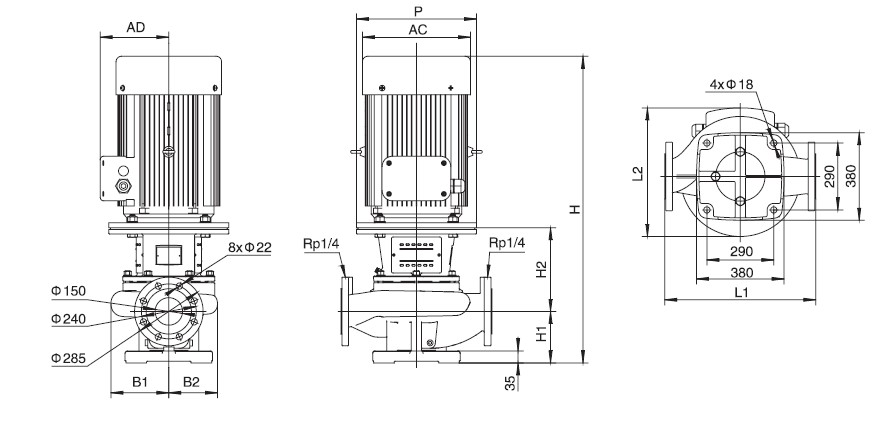

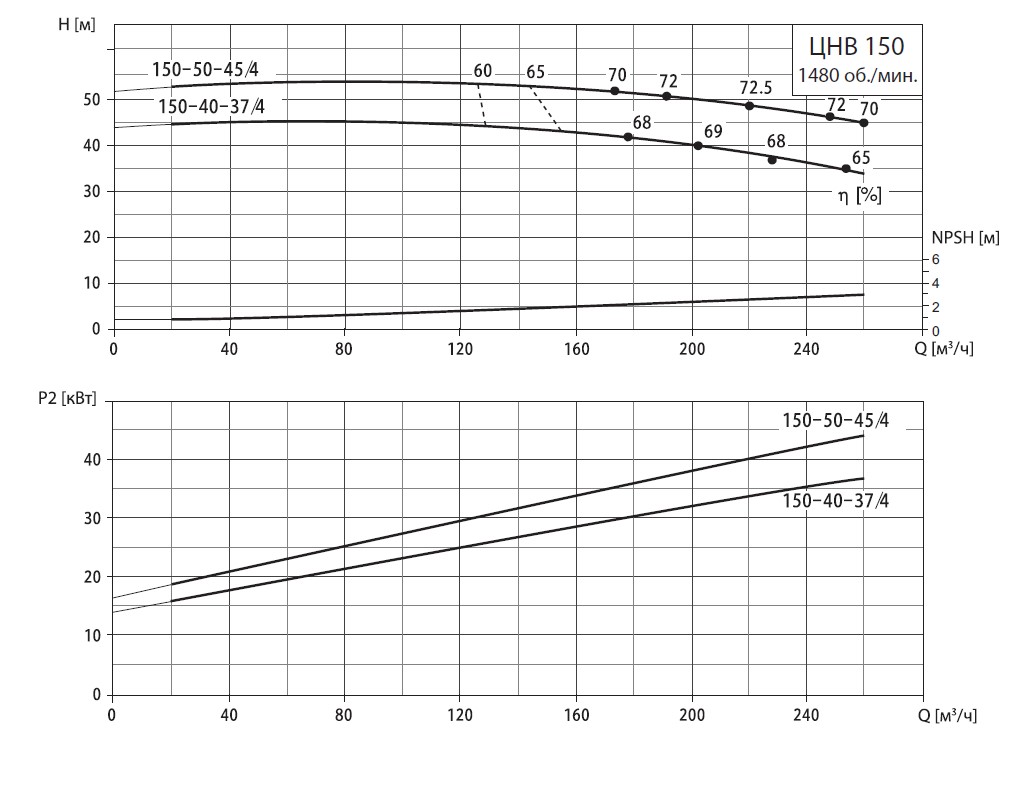

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК И ГАБАРИТНЫЕ РАЗМЕРЫ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 150

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 150-50-45/4	900	606	1274	275	300	335	271	Ф450	337	470
ЦНВ 150-40-37/4	900	606	1249	275	300	335	271	Ф450	337	470

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 150-33-37/4	800	575	1239	235	330	291	240	Ф450	337	470
ЦНВ 150-29-30/4	800	545	1197	235	300	291	240	Ф400	305	420
ЦНВ 150-24.5-22/4	800	531	1150	235	295	291	240	Ф350	280	380
ЦНВ 150-21.5-18.5/4	800	531	1110	235	295	291	240	Ф350	280	380

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 150-33-30/4	800	545	1197	235	300	291	240	Ф400	305	420
ЦНВ 150-25-22/4	800	531	1150	235	295	291	240	Ф350	280	380

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 150-25-30/4	800	545	1197	235	300	291	240	Ф400	305	420

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 150-21-18.5/4	800	479	1087	250	257	241	199	Ф350	280	380
ЦНВ 150-17-15/4	800	449	1051	250	257	241	199	Ф350	283	330
ЦНВ 150-12.5-11/4	800	449	1007	250	257	241	199	Ф350	283	330
