Цикруляционный насос ГРАНПАМП ЦНВ 200, чугун, Траб 0...90/120°С, расход до 662,0 м3/ч, напор до 61 м.в.с.

Технические характеристики

Номинальный расход	245,0...600,0 м3/ч
Номинальный напор	15,0 - 55,0 м.в.с.
NPSH	3,5...5,5 м
Температура рабочей среды	до +120°С
Мощность номинальная	15,0...75,0 кВт
Диаметр фланца	DN200

Применение

Циркуляционные насосы ГРАНПАМП ЦНВ — это центробежные одноступенчатые«ин-лайн» насосы с сухим ротором, с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др.

Рабочее колесо и гидравлическая улитка насосов спрофилированы таким образом, чтобы обеспечить оптимальную структуру потока в проточной части. Рабочее колесо и корпус изготовлены по самым современным технологиям, что позволяет обеспечить высокое качество внутренней поверхности и свести к минимуму гидравлические потери на трение внутри насоса.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ01A610517	Насос ЦНВ 200-15-15/4-Е	287529.69 ₽	уточняйте
NZ01A581837	Насос ЦНВ 200-15-30/4-Е PN10	419094.97 ₽	уточняйте
NZ01A642577	Насос ЦНВ 200-18-18,5/4-Е	328560.17 ₽	уточняйте
NZ01A624660	Насос ЦНВ 200-18-37/4-Е PN10	482719.85 ₽	уточняйте
NZ01A589116	Насос ЦНВ 200-22,5-45/4-Е PN10	519435.74 ₽	уточняйте
NZ01A589149	Насос ЦНВ 200-28-55/4-Е PN10	591062.80 ₽	уточняйте
NZ01A619889	Насос ЦНВ 200-32-37/4-Е PN10	530654.80 ₽	уточняйте
NZ01A629834	Насос ЦНВ 200-34-75/4-Е PN10	720118.22 ₽	уточняйте
NZ01A629881	Насос ЦНВ 200-36-75/4-Е PN10	704819.93 ₽	уточняйте
NZ01A608051	Насос ЦНВ 200-38-45/4-Е PN10	552150.54 ₽	уточняйте
NZ01A582587	Насос ЦНВ 200-44-55/4-Е PN10	628484.77 ₽	уточняйте
NZ01A584458	Насос ЦНВ 200-55-75/4-Е PN10	762796.21 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Цикруляционный насос ГРАНПАМП ЦНВ 200, чугун, Траб 0...90/120°С, расход до 662,0 м3/ч, напор до 61 м.в.с.

ОПИСАНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 200

Серия ГРАНПАМП ЦНВ от компании АДЛ — циркуляционные «ин-лайн» насосы с сухим ротором, с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др.

Электродвигатели в насосах серии ЦНВ представляют собой короткозамкнутые полностью закрытые электродвигатели с воздушным охлаждением, размеры и конструкция которых рассчитаны специально для работы в насосных агрегатах. Конструкция электродвигателей обеспечивает высокий КПД и малошумную работу насосного агрегата.

ПРИМЕНЕНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 200

HVAC (отопление, вентиляция, кондиционирование): циркуляция горячей воды, подпитка котлов и т. п.
Системы кондиционирования: циркуляция холодной воды, пропиленовых и этиленгликолевых смесей
Водоснабжение: перекачка воды в системах фильтрации, повышение давления в трубопроводах.
Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоотчистки, вспомогательные системы.
Системы пожаротушения.

МАРКИРОВКА ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 200

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 200

Присоединение вход/выход	DN200
Максимальное давление на выходе	16 бар
Рабочая температура рабочей среды	0…+120°С
Материал корпуса гидравлической части/рабочего колеса	Чугун/чугун
Торцевое уплотнение	NBR - температура рабочей среды 0...90°С EPDM - температура рабочей среды 0...120°С
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	15,0....75,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец PN16
Опции	IE3 - класс энергоэффективности двигателя

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 200

Модель	Мощность P2, (кВт)	Номинальная частота вращения, (об./мин)	Номинальный расход, (м3/ч)	Номинальный напор, (м)	Максимальный расход, (м3/ч)	Максимальный напор, (м)	NPSH, (м)
ЦНВ 200-15-15/4	15	1480	300	15	390	18	3.5
ЦНВ 200-15-30/4	30	1480	500	15	600	20	5.4
ЦНВ 200-18-18.5/4	18.5	1480	300	18	390	20	3.5
ЦНВ 200-18-37/4	37	1480	500	18	600	23	5.4
ЦНВ 200-22.5-45/4	45	1480	521	22.5	662	27	5.25
ЦНВ 200-28-55/4	55	1480	560	28	656	32	5.5
ЦНВ 200-32-37/4	37	1480	245	32	320	38	5.5
ЦНВ 200-34-75/4	75	1480	600	34	659	41	5.5
ЦНВ 200-36-75/4	75	1480	500	36	650	40	4.8
ЦНВ 200-38-45/4	45	1480	262	38	340	45	5.5
ЦНВ 200-44-55/4	55	1480	280	44	360	50	5.5
ЦНВ 200-55-75/4	75	1480	300	55	420	61	5.5

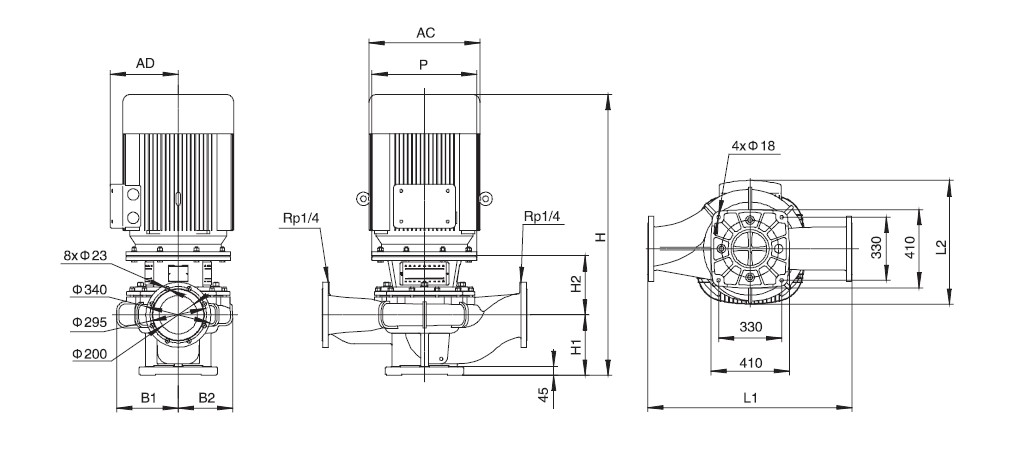

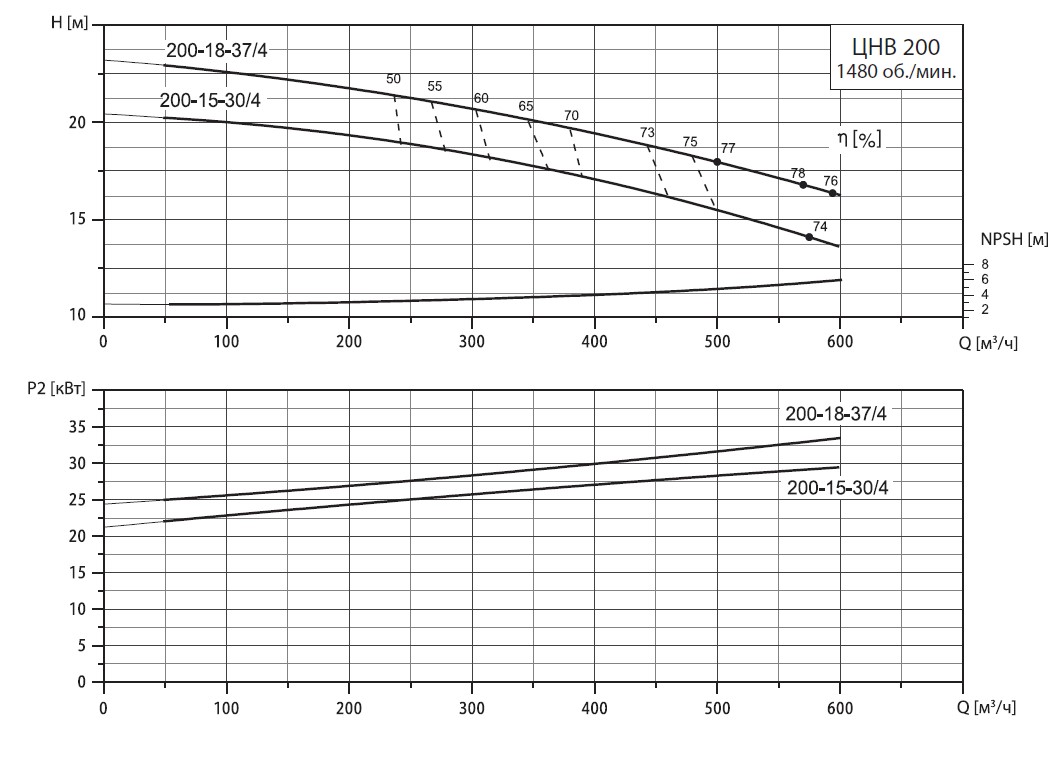

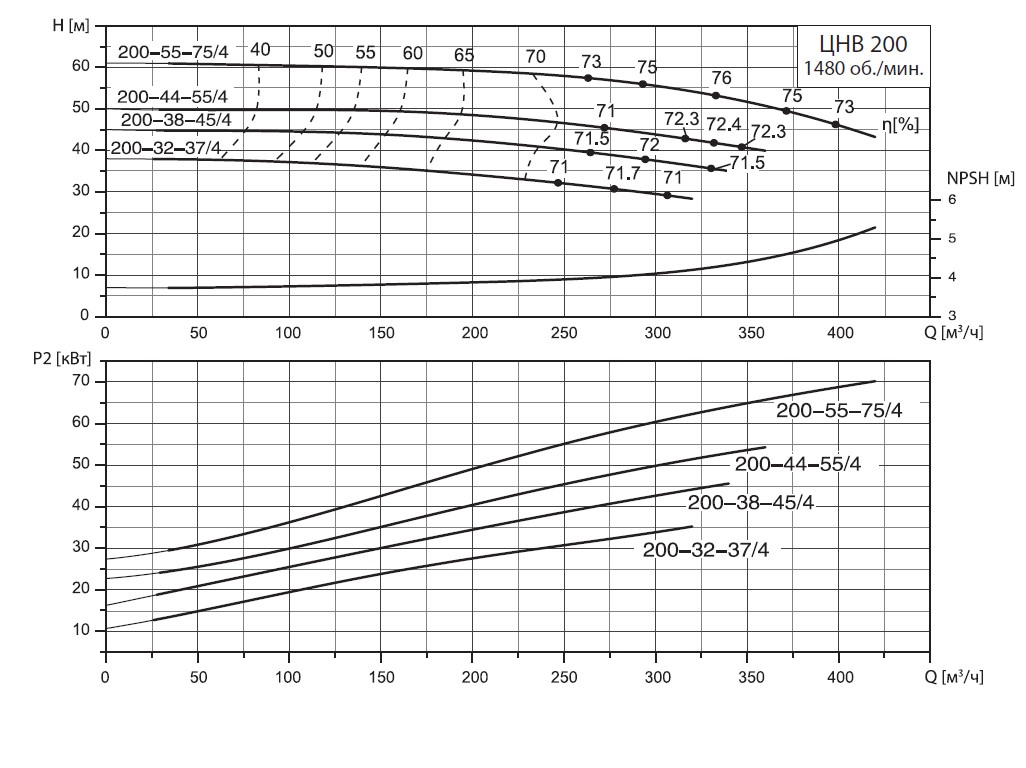

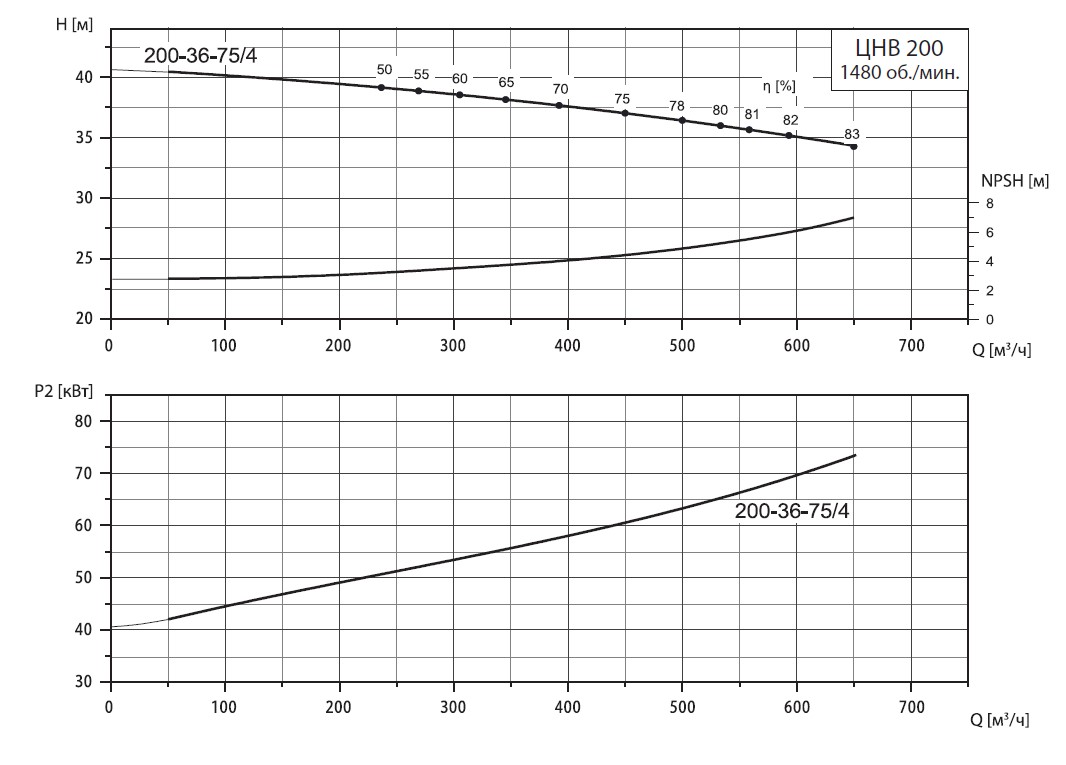

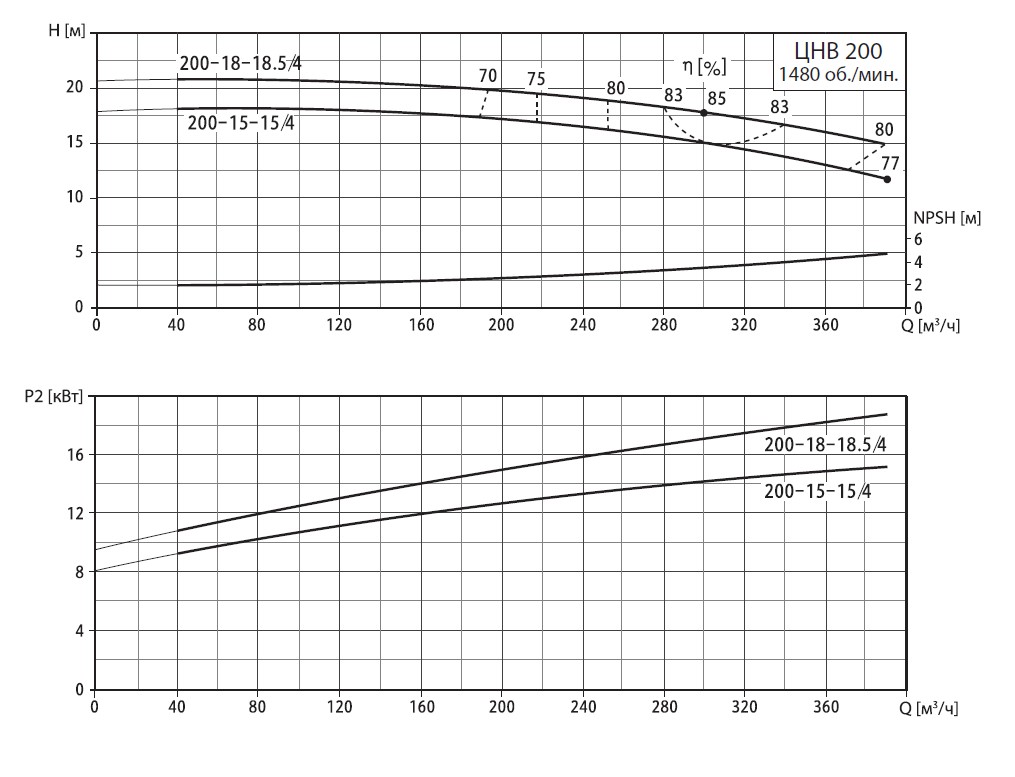

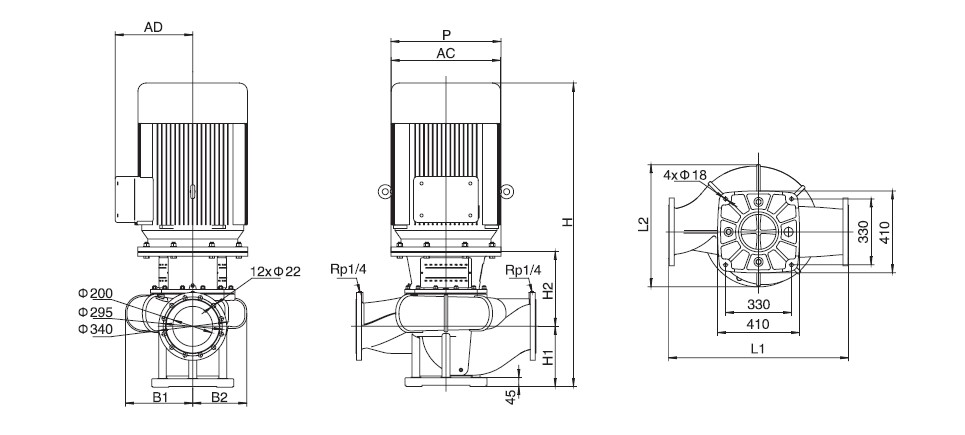

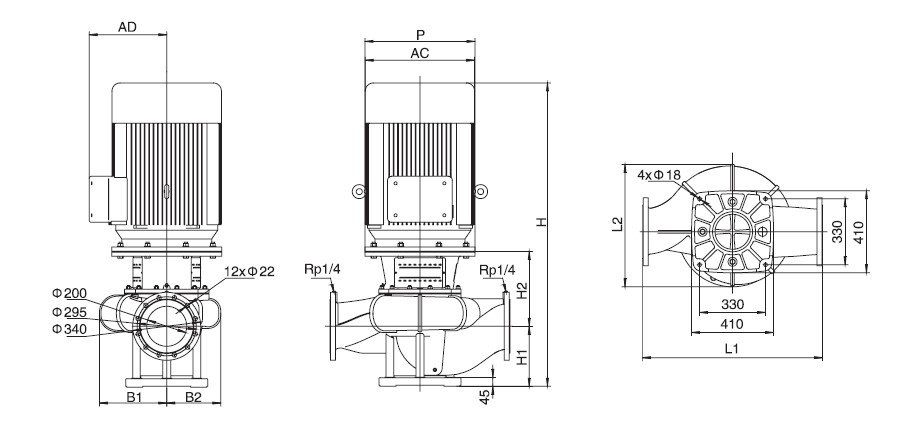

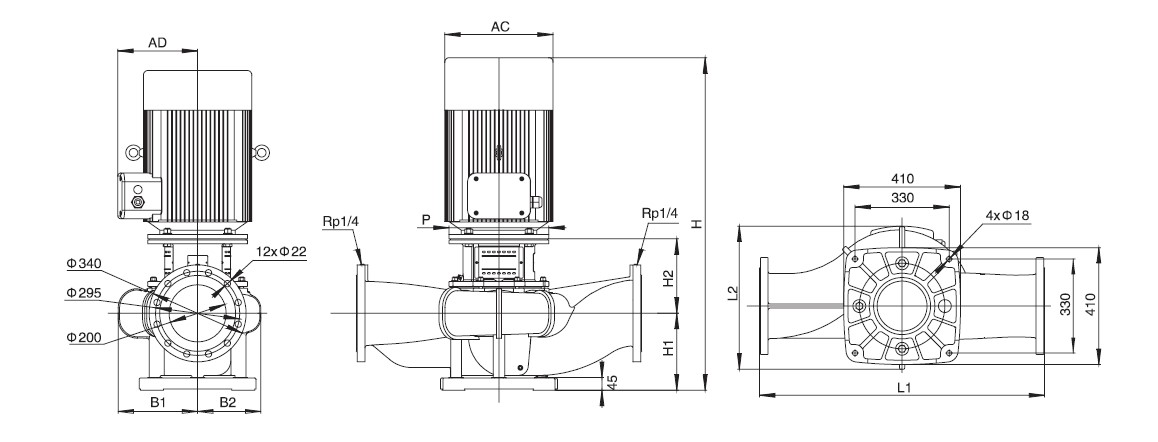

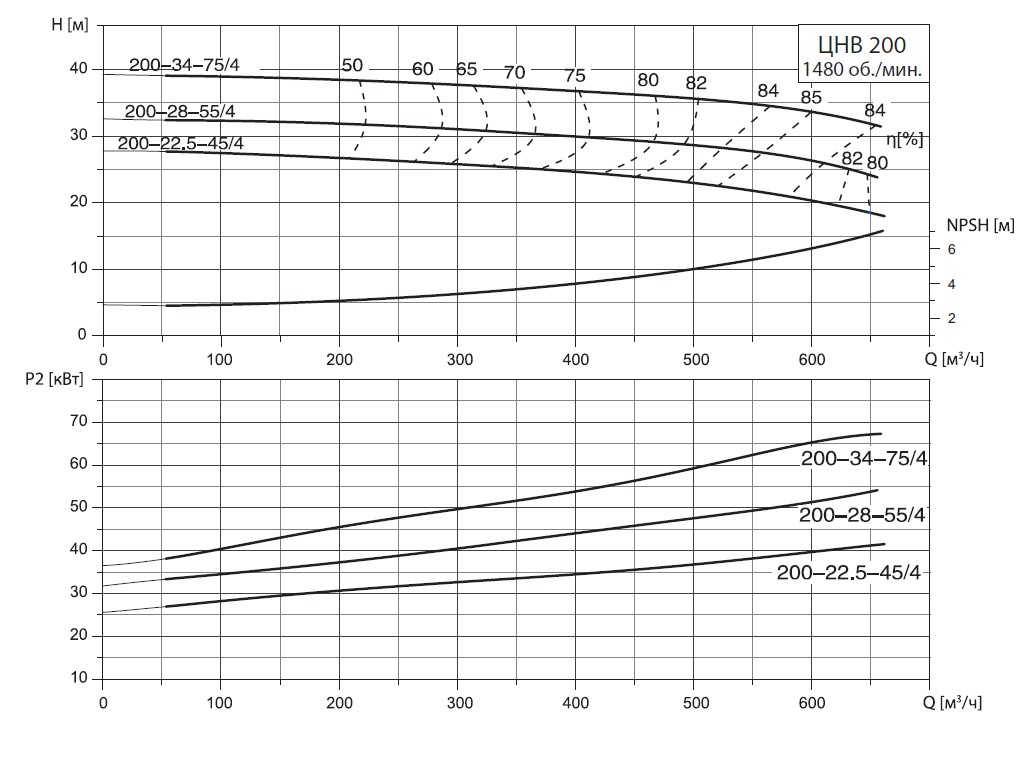

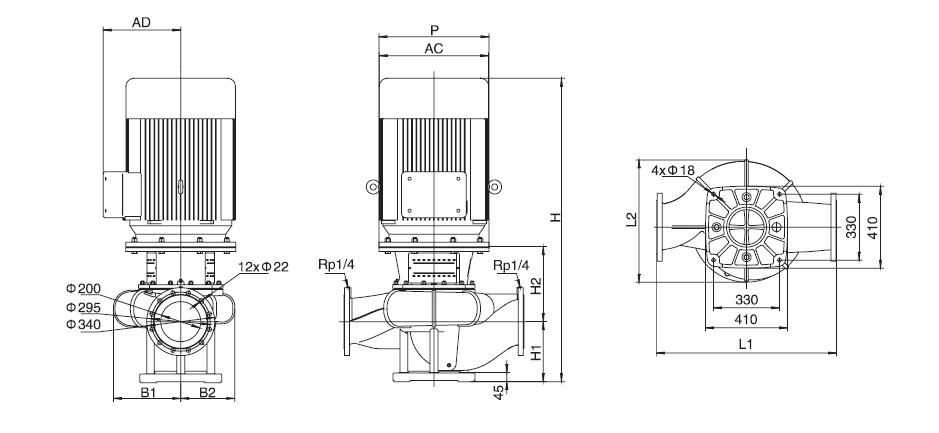

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК И ГАБАРИТНЫЕ РАЗМЕРЫ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 200

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 200-36-75/4	900	700	1510	300	375	337	270	Ф550	412	580

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 200-34-75/4	900	700	1510	300	375	337	270	Ф550	412	580
ЦНВ 200-28-55/4	900	640	1453	300	375	337	270	Ф550	403	510
ЦНВ 200-22.5-45/4	900	607	1364	300	365	337	270	Ф450	337	470

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 200-18-37/4	900	607	1339	300	365	337	270	Ф450	337	470
ЦНВ 200-15-30/4	900	607	1297	300	335	337	270	Ф400	305	420

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 200-18-18.5/4	1000	501.5	1122	270	262	278.5	221.5	Ф350	280	380
ЦНВ 200-15-15/4	1000	501.5	1076	270	262	278.5	221.5	Ф350	283	380

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 200-55-75/4	1070	700	1461	317	309	323	284	Ф550	412	580
ЦНВ 200-44-55/4	1070	654	1404	317	309	323	284	Ф550	403	510
ЦНВ 200-38-45/4	1070	619	1325	317	309	323	284	Ф450	337	470
ЦНВ 200-32-37/4	1070	619	1300	317	309	323	284	Ф450	337	470
