Цикруляционный насос ГРАНПАМП ЦНВ 65, чугун, Траб 0...90/120°С, расход до 86,0 м3/ч, напор до 61 м.в.с.

Технические характеристики

Номинальный расход	35,0...70,0 м3/ч
Номинальный напор	14,0 - 56,0 м.в.с.
NPSH	2...3 м
Температура рабочей среды	до +120°С
Мощность номинальная	2,2...18,5 кВт
Диаметр фланца	DN65

Применение

Циркуляционные насосы ГРАНПАМП ЦНВ — это центробежные одноступенчатые«ин-лайн» насосы с сухим ротором, с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др.

Рабочее колесо и гидравлическая улитка насосов спрофилированы таким образом, чтобы обеспечить оптимальную структуру потока в проточной части. Рабочее колесо и корпус изготовлены по самым современным технологиям, что позволяет обеспечить высокое качество внутренней поверхности и свести к минимуму гидравлические потери на трение внутри насоса.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ01A688674	Насос ЦНВ 65-14-2,2/2-E	60016.36 ₽	уточняйте
NZ01A693746	Насос ЦНВ 65-17-3/2-Е	67861.33 ₽	уточняйте
NZ01A693748	Насос ЦНВ 65-21-4/2-Е	69508.83 ₽	уточняйте
NZ01A578410	Насос ЦНВ 65-28-5,5/2	87945.86 ₽	уточняйте
NZ01A574478	Насос ЦНВ 65-35-7,5/2-Е	92417.67 ₽	уточняйте
NZ01A587309	Насос ЦНВ 65-40-11/2-Е	150315.81 ₽	уточняйте
NZ01A587198	Насос ЦНВ 65-56-18,5/2-Е	186403.76 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Цикруляционный насос ГРАНПАМП ЦНВ 65, чугун, Траб 0...90/120°С, расход до 86,0 м3/ч, напор до 61 м.в.с.

ОПИСАНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 65

Серия ГРАНПАМП ЦНВ от компании АДЛ — циркуляционные «ин-лайн» насосы с сухим ротором, с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др.

Электродвигатели в насосах серии ЦНВ представляют собой короткозамкнутые полностью закрытые электродвигатели с воздушным охлаждением, размеры и конструкция которых рассчитаны специально для работы в насосных агрегатах. Конструкция электродвигателей обеспечивает высокий КПД и малошумную работу насосного агрегата.

ПРИМЕНЕНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 65

HVAC (отопление, вентиляция, кондиционирование): циркуляция горячей воды, подпитка котлов и т. п.
Системы кондиционирования: циркуляция холодной воды, пропиленовых и этиленгликолевых смесей
Водоснабжение: перекачка воды в системах фильтрации, повышение давления в трубопроводах.
Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоотчистки, вспомогательные системы.
Системы пожаротушения.

МАРКИРОВКА ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 65

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 65

Присоединение вход/выход	DN65
Максимальное давление на выходе	16 бар
Рабочая температура рабочей среды	0…+120°С
Материал корпуса гидравлической части/рабочего колеса	Чугун/чугун
Торцевое уплотнение	NBR - температура рабочей среды 0...90°С EPDM - температура рабочей среды 0...120°С
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	2,2....18,5 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец PN16
Опции	IE3 - класс энергоэффективности двигателя

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 50

Модель	Мощность P2, (кВт)	Номинальная частота вращения, (об./мин)	Номинальный расход, (м3/ч)	Номинальный напор, (м)	Максимальный расход, (м3/ч)	Максимальный напор, (м)	NPSH, (м)
ЦНВ 65-14-2.2/2	2.2	2900	35	14	50	17	2
ЦНВ 65-17-3/2	3	2900	40	17	56	20	2.5
ЦНВ 65-21-4/2	4	2900	45	21	60	24	2.5
ЦНВ 65-28-5.5/2	5.5	2900	50	28	70	30	2.5
ЦНВ 65-35-7.5/2	7.5	2900	55	35	70	39	2.5
ЦНВ 65-40-11/2	11	2950	56	40	80	43	2.5
ЦНВ 65-49-15/2	15	2950	65	49	80	53	3
ЦНВ 65-56-18.5/2	18.5	2950	70	56	86	61	3

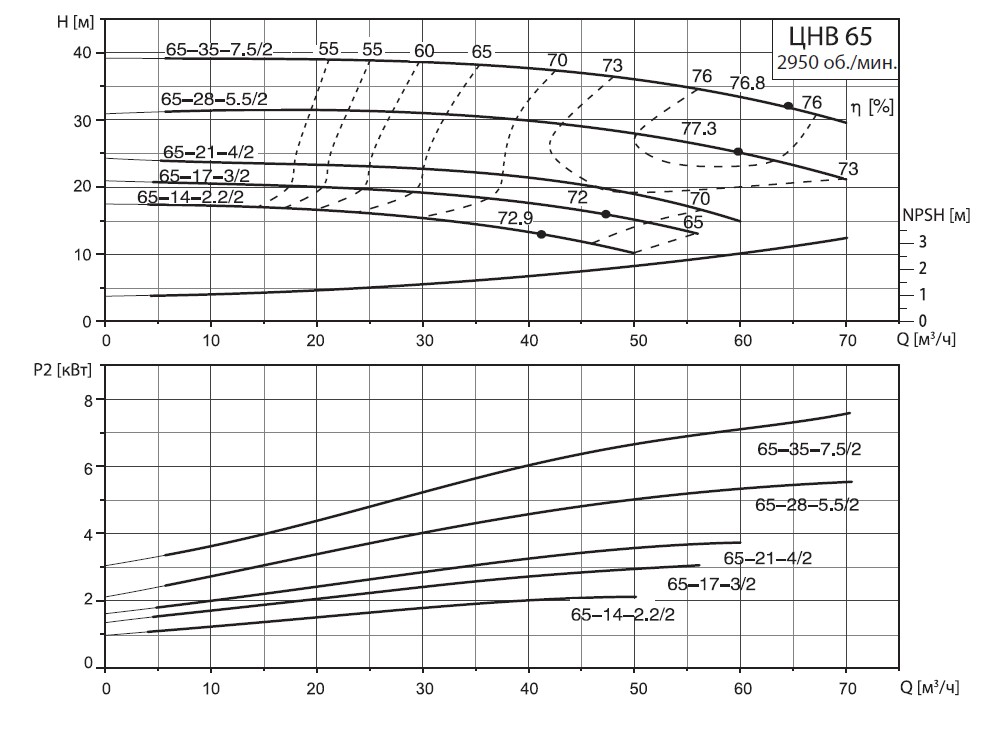

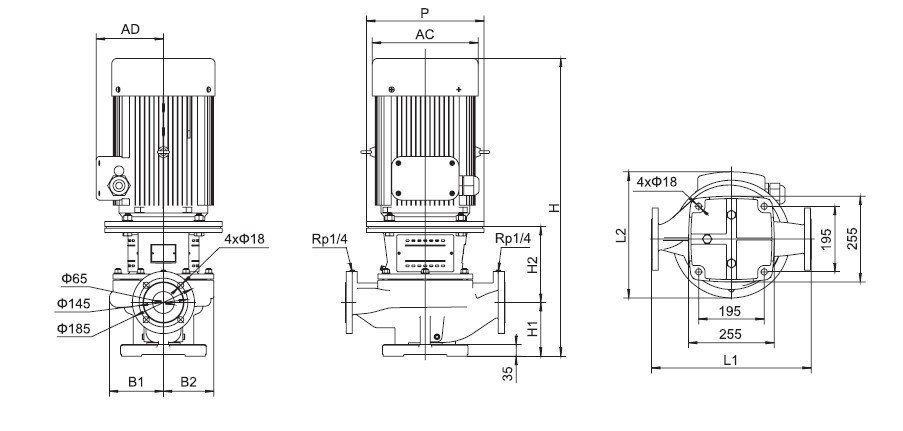

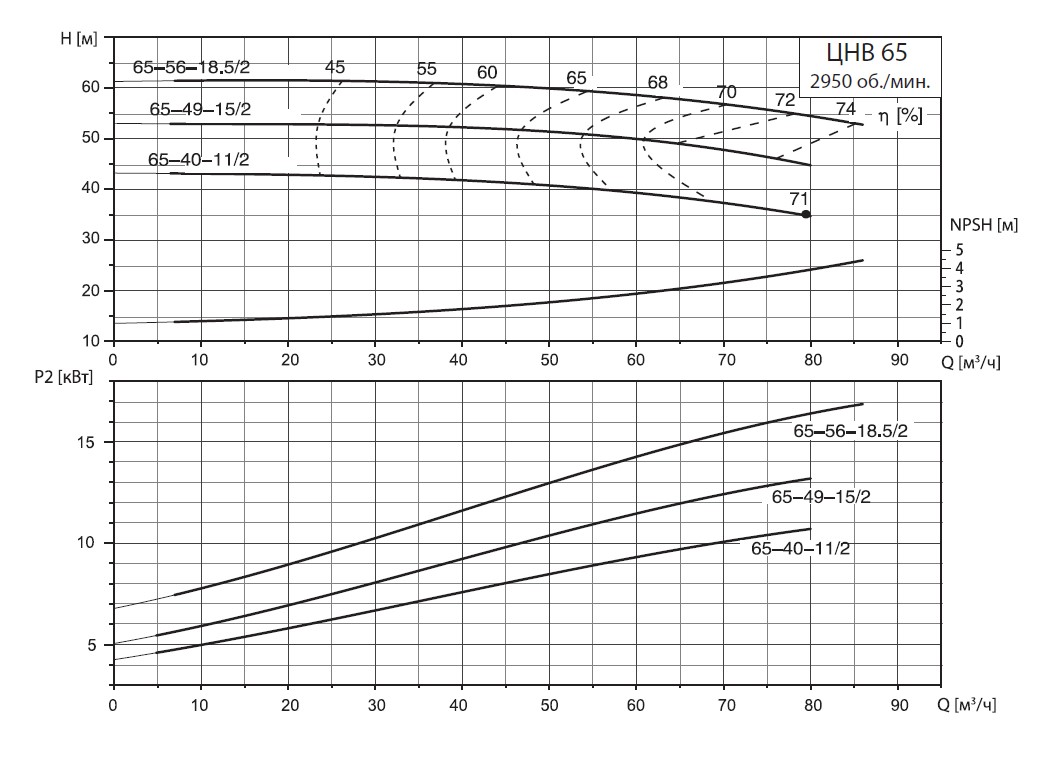

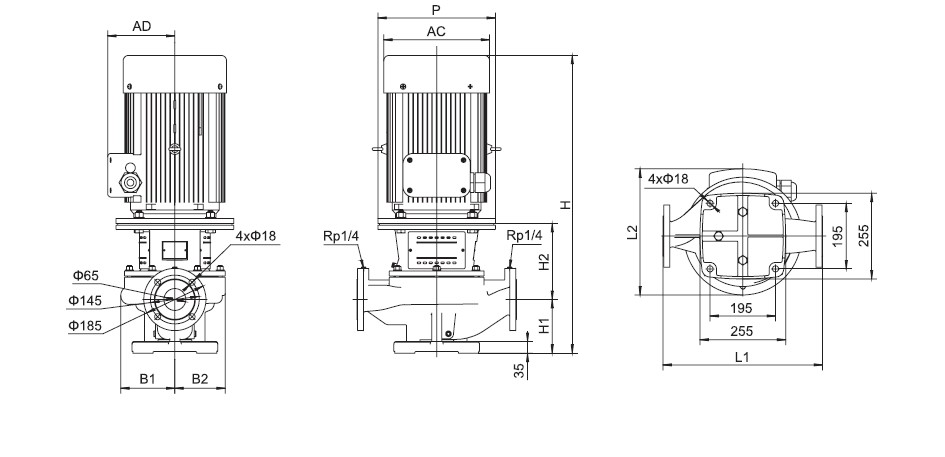

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК И ГАБАРИТНЫЕ РАЗМЕРЫ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 65

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 65-35-7.5/2	360	265.5	815	140	176	138	123	Ф200	175	254
ЦНВ 65-28-5.5/2	360	265.5	815	140	176	138	123	Ф200	175	254
ЦНВ 65-21-4/2	360	261	729	140	191	138	123	Ф160	143	210
ЦНВ 65-17-3/2	360	261	674	140	191	138	123	Ф160	120	186
ЦНВ 65-14-2.2/2	360	261	651	140	191	138	123	Ф140	128	164

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 65-56-18.5/2	475	415	930	160	226	161	145	Ф350	283	330
ЦНВ 65-49-15/2	475	320	886	160	226	161	145	Ф350	283	330
ЦНВ 65-40-11/2	475	320	886	160	226	161	145	Ф350	283	330
