Цикруляционный насос ГРАНПАМП ЦНВ 80, чугун, Траб 0...90/120°С, расход до 130,0 м3/ч, напор до 86 м.в.с.

Технические характеристики

Номинальный расход	40,0...110,0 м3/ч
Номинальный напор	10,5 - 80,0 м.в.с.
NPSH	2,8...4,5 м
Температура рабочей среды	до +120°С
Мощность номинальная	2,2...22,0 кВт
Диаметр фланца	DN80

Применение

Циркуляционные насосы ГРАНПАМП ЦНВ — это центробежные одноступенчатые«ин-лайн» насосы с сухим ротором, с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др.

Рабочее колесо и гидравлическая улитка насосов спрофилированы таким образом, чтобы обеспечить оптимальную структуру потока в проточной части. Рабочее колесо и корпус изготовлены по самым современным технологиям, что позволяет обеспечить высокое качество внутренней поверхности и свести к минимуму гидравлические потери на трение внутри насоса.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ01A581620	Насос ЦНВ 80-8,5-1,5/2-Е	59702.87 ₽	уточняйте
NZ01A688672	Насос ЦНВ 80-10,5-2,2/2-E	61035.94 ₽	уточняйте
NZ01A592285	Насос ЦНВ 80-14-3/2	68959.98 ₽	уточняйте
NZ01A696661	Насос ЦНВ 80-14-3/2-E	68959.98 ₽	уточняйте
NZ01A579490	Насос ЦНВ 80-17-4/2	70372.13 ₽	уточняйте
NZ01A688673	Насос ЦНВ 80-17-4/2-E	70372.13 ₽	уточняйте
NZ01A579486	Насос ЦНВ 80-20-5,5/2	89043.57 ₽	уточняйте
NZ01A693750	Насос ЦНВ 80-20-5,5/2-Е	89043.57 ₽	уточняйте
NZ01A579488	Насос ЦНВ 80-21,5-7,5/2	145538.97 ₽	уточняйте
NZ01A581169	Насос ЦНВ 80-28-11/2	149845.09 ₽	уточняйте
NZ01A639822	Насос ЦНВ 80-28-11/4-Е	192993.80 ₽	уточняйте
NZ01A588083	Насос ЦНВ 80-35-15/2-Е	162004.64 ₽	уточняйте
NZ01A592294	Насос ЦНВ 80-60-15/2-Е	185697.69 ₽	уточняйте
NZ01A580976	Насос ЦНВ 80-70-18,5/2-Е	209076.30 ₽	уточняйте
NZ01A592292	Насос ЦНВ 80-80-22/2-Е	250421.22 ₽	уточняйте
NZ01A625797	Насос ЦНВ 80-19-5,5/4-Е	154159.68 ₽	уточняйте
NZ01A626639	Насос ЦНВ 80-22-7,5/4-Е	173616.28 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Цикруляционный насос ГРАНПАМП ЦНВ 80, чугун, Траб 0...90/120°С, расход до 130,0 м3/ч, напор до 86 м.в.с.

ОПИСАНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 80

Серия ГРАНПАМП ЦНВ от компании АДЛ — циркуляционные «ин-лайн» насосы с сухим ротором, с патрубками, расположенными на одной оси («ин-лайн»). Насосы разработаны специально для использования в различных промышленных и бытовых системах отопления водоснабжения, холодильных установках и установках кондиционирования воздуха, системах водяного пожаротушения, а также в различных отраслях промышленности и др.

Электродвигатели в насосах серии ЦНВ представляют собой короткозамкнутые полностью закрытые электродвигатели с воздушным охлаждением, размеры и конструкция которых рассчитаны специально для работы в насосных агрегатах. Конструкция электродвигателей обеспечивает высокий КПД и малошумную работу насосного агрегата.

ПРИМЕНЕНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 80

HVAC (отопление, вентиляция, кондиционирование): циркуляция горячей воды, подпитка котлов и т. п.
Системы кондиционирования: циркуляция холодной воды, пропиленовых и этиленгликолевых смесей
Водоснабжение: перекачка воды в системах фильтрации, повышение давления в трубопроводах.
Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоотчистки, вспомогательные системы.
Системы пожаротушения.

МАРКИРОВКА ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 80

Присоединение вход/выход	DN80
Максимальное давление на выходе	16 бар
Рабочая температура рабочей среды	0…+120°С
Материал корпуса гидравлической части/рабочего колеса	Чугун/чугун
Торцевое уплотнение	NBR - температура рабочей среды 0...90°С EPDM - температура рабочей среды 0...120°С
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин и 1480 об/мин
Мощность электродвигателя	2,2....22,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец PN16
Опции	IE3 - класс энергоэффективности двигателя

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 80

Модель	Мощность P2, (кВт)	Номинальная частота вращения, (об./мин)	Номинальный расход, (м3/ч)	Номинальный напор, (м)	Максимальный расход, (м3/ч)	Максимальный напор, (м)	NPSH, (м)
ЦНВ 80-10.5-2.2/2	2.2	2900	52	10.5	70	14	3
ЦНВ 80-14-3/2	3	2900	55	14	75	17	3
ЦНВ 80-17-4/2	4	2900	64	17	79	21	3.2
ЦНВ 80-19-5.5/4	5.5	1480	68	19	80	21.5	2
ЦНВ 80-20-5.5/2	5.5	2900	70	20	90	25	3.5
ЦНВ 80-21.5-7.5/2	7.5	2950	90	21.5	119	28	4
ЦНВ 80-22-7.5/4	7.5	1480	80	22	100	24	2
ЦНВ 80-28-11/2	11	2950	100	28	125	35	4.5
ЦНВ 80-28-11/4	11	1480	90	28	120	31	2
ЦНВ 80-35-15/2	15	2950	110	35	130	42	4.5
ЦНВ 80-60-15/2	15	2950	40	60	60	63	2.8
ЦНВ 80-70-18.5/2	18.5	2950	45	70	65	75	2.8
ЦНВ 80-8.5-1.5/2	1.5	2900	45	8.5	65	10.5	3
ЦНВ 80-80-22/2	22	2950	50	80	70	86	2.8

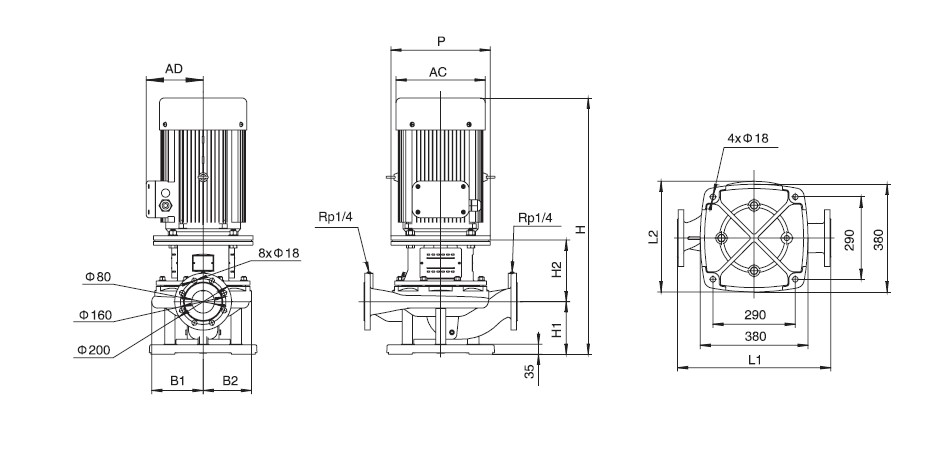

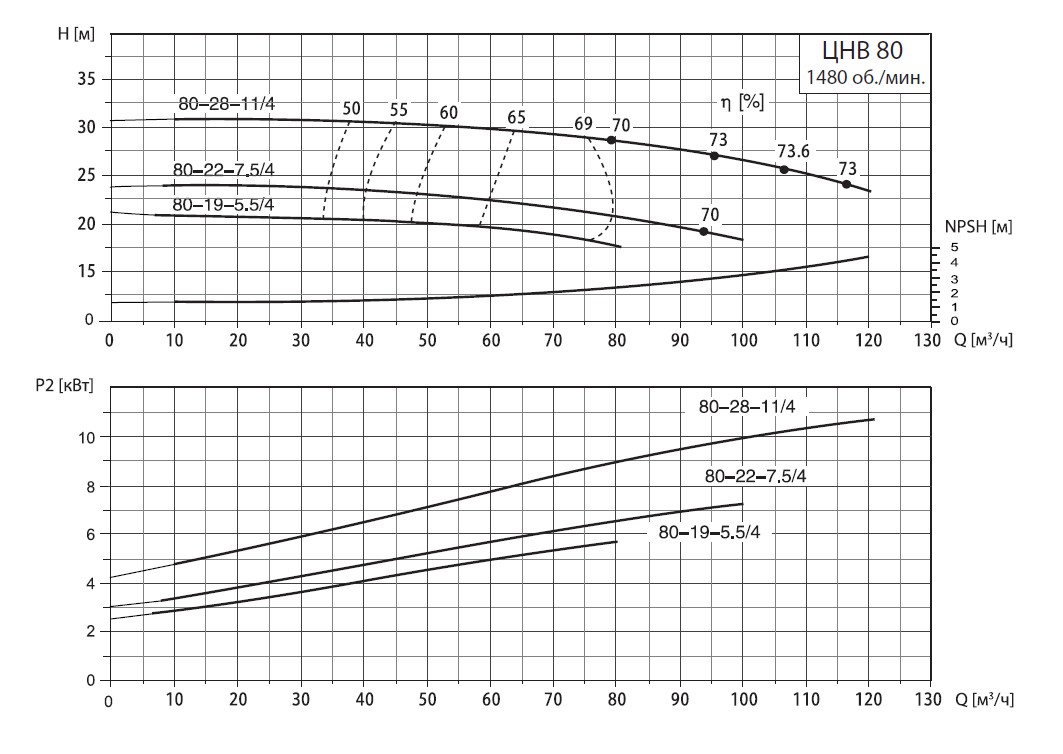

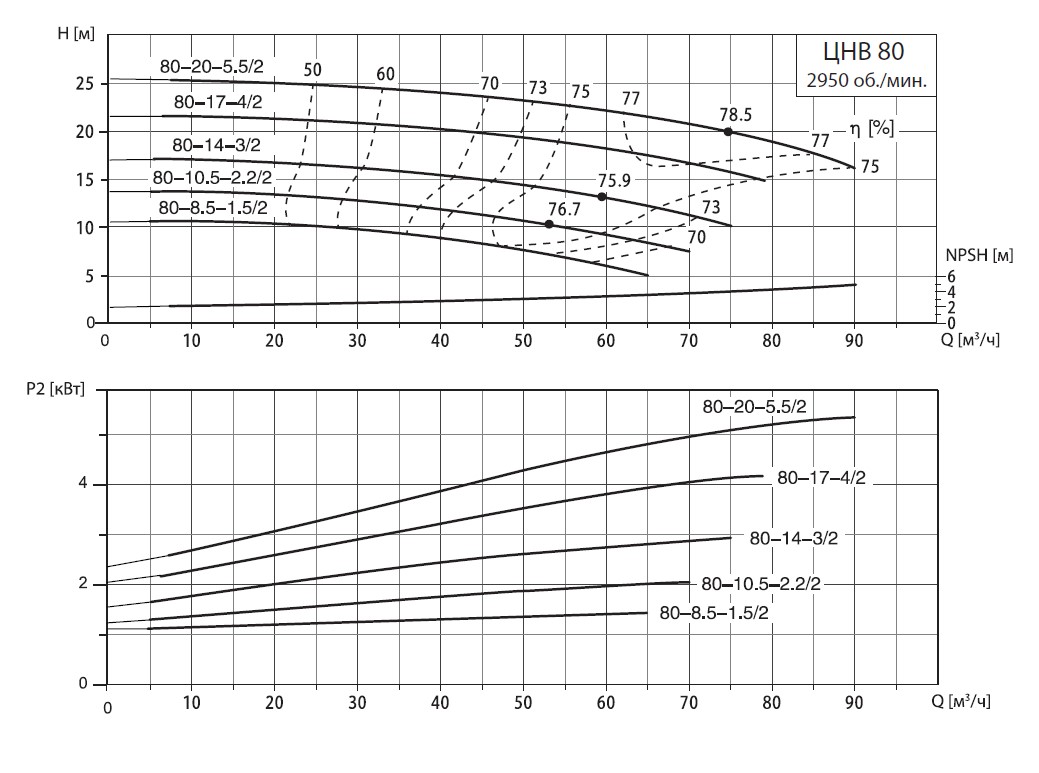

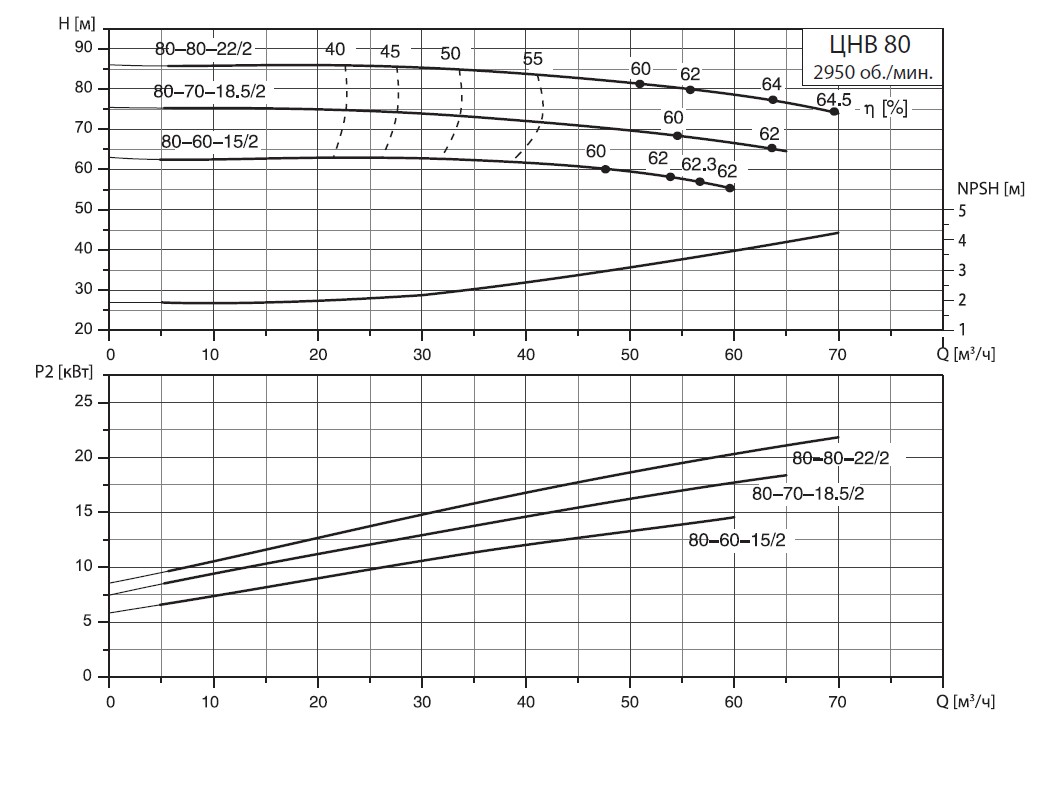

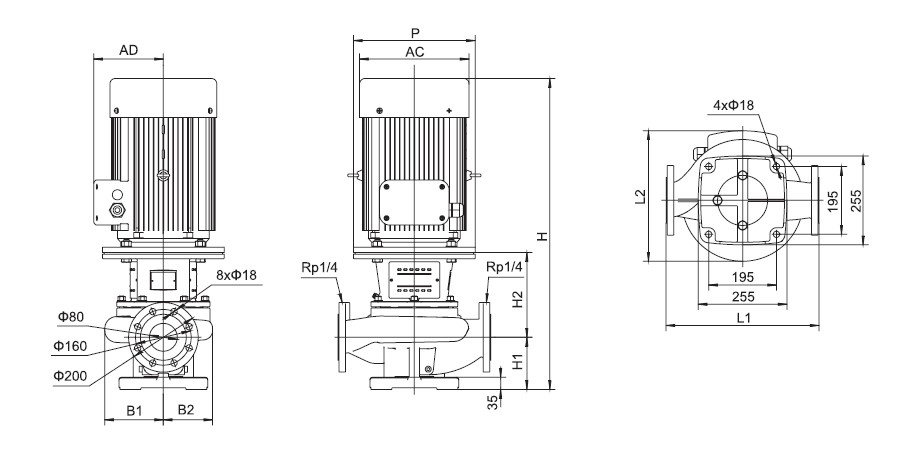

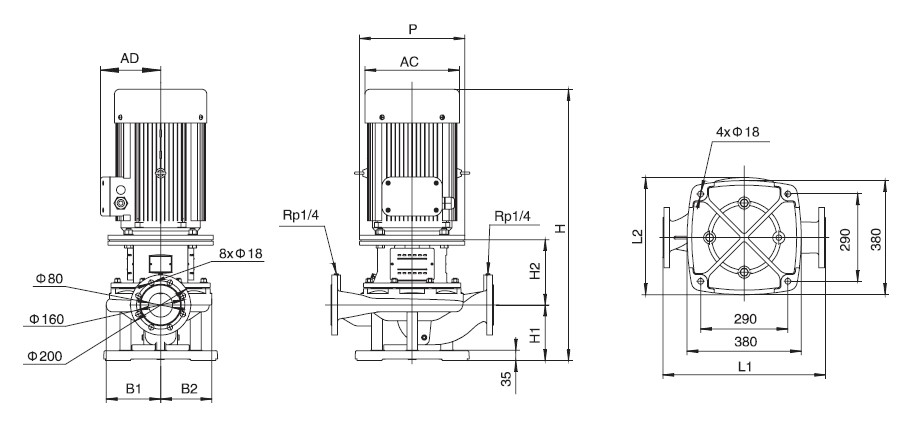

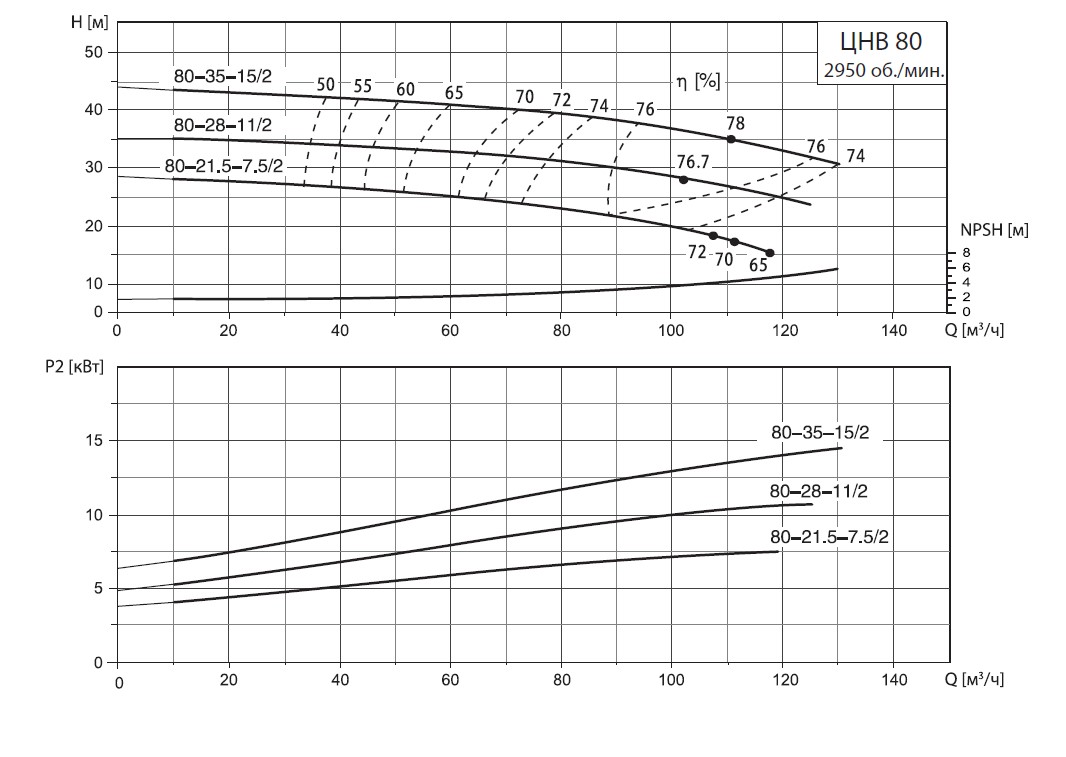

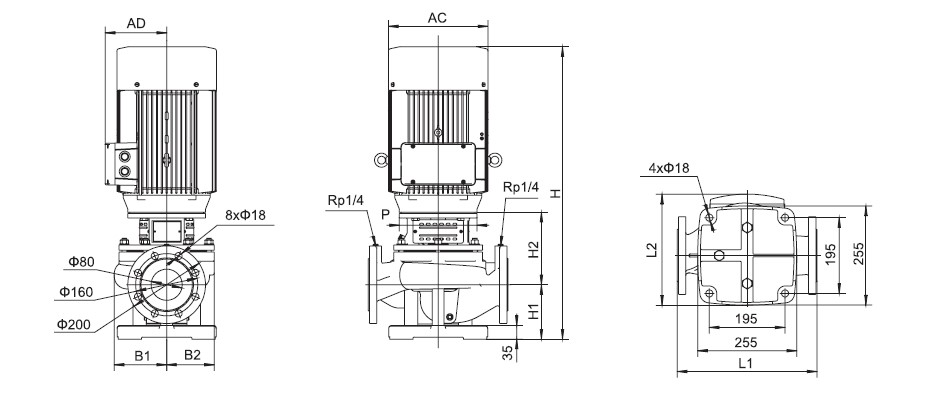

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК И ГАБАРИТНЫЕ РАЗМЕРЫ ЦИРКУЛЯЦИОННОГО НАСОСА ГРАНПАМП ЦНВ 80

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 80-20-5.5/2	360	265.5	815	140	176	138	123	Ф200	175	254
ЦНВ 80-17-4/2	360	265.5	815	140	176	138	123	Ф200	175	254
ЦНВ 80-14-3/2	360	261	729	140	191	138	123	Ф160	143	210
ЦНВ 80-10.5-2.2/2	360	261	674	140	191	138	123	Ф160	120	186
ЦНВ 80-8.5-1.5/2	360	261	651	140	191	138	123	Ф140	128	164

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 80-35-15/2	440	317	889	150	244	169	142	350	175	254
ЦНВ 80-28-11/2	440	317	889	150	244	169	142	350	175	254
ЦНВ 80-21.5-7.5/2	440	311	763	150	214	169	142	300	142.5	210

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 80-80-22/2	540	470	982	185	217	181	170	Ф350	280	380
ЦНВ 80-70-18.5/2	540	420	946	185	217	181	170	Ф350	283	330
ЦНВ 80-60-15/2	540	351	902	185	217	181	170	Ф350	283	330

Модель	L1 (мм)	L2 (мм)	H (мм)	H1 (мм)	H2 (мм)	B1 (мм)	B2 (мм)	P (мм)	AD (мм)	AC (мм)
ЦНВ 80-28-11/4	620	442	947	175	262	224	218	Ф350	283	330
ЦНВ 80-22-7.5/4	620	442	902	175	232	224	218	Ф300	175	254
ЦНВ 80-19-5.5/4	620	442	806	175	232	224	218	Ф300	175	254
