Воздухоотводчик автоматический БАРРЕС ВК2.62Ф, комбинированного действия, углеродистая или нержавеющая сталь, DN50...100, PN10...25, внутренняя резьба, фланец, под сварку

Технические характеристики

Условный диаметр	50...100 мм
Условное давление	10...25 бар
Рабочее давление	до 25 бар
Рабочая температура	-50... 150°С
Принцип действия	комбинированный
Тип присоединения	резьбовое, фланцевое, и др

Применение

Комбинированный воздухоотводчик БАРРЕС ВК2.62Ф предназначен для автоматизации
процесса отвода газа из участка трубопровода при его заполнении жидкостью, отвода газа при работе системы под давлением и подачи газа в трубопровод при дренировании жидкости. Воздухоотводчик работает автоматически, используя энергию рабочей среды, и не требует применения внешних приводов (пневматических,
электрических и других).

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Воздухоотводчик автоматический БАРРЕС ВК2.62Ф, комбинированного действия, углеродистая или нержавеющая сталь, DN50...100, PN10...25, внутренняя резьба, фланец, под сварку

ОПИСАНИЕ ВОЗДУХООТВОДЧИКА КОМБИНИРОВАННОГО ДЕЙСТВИЯ БАРРЕС ВК 2.62Ф

Автоматический воздухоотводчик БАРРЕС ВК2.62Ф является воздухоотводчиком комбинированного действия и предназначен для удаление большого количества воздуха, при заполнении системы, впуска большого количества воздуха при опорожнении труб, а также для удаления воздуха в процессе работы системы. Так же БАРРЕС ВК2.62Ф применяется для поддержания атмосферного давления в трубах, предотвращение «схлопывания» и кавитационных повреждений трубопроводов. Воздухоотводчик является комбинированным, его пусковой поплавок автоматически закрывается при привешении давления в системе выше 0,3 бар и работает только небольшой поплавок постоянного действия. БАРРЕС ВК2.62Ф обеспечивает высокую герметичность, благодаря использованию трёх сальниковых уплотнений. Минимальная турбулентность потока на выходе достигается благодаря специальному дизайну выпускных отверстий на крышке корпуса, при этом производительность устройства остается высокой при заявленных рабочих характеристиках. Удобная транспортировка осуществляется за счёт наличия проушин на корпусе устройства. БАРРЕС ВК2.62Ф может безопасно применяться при условных давлениях Ру16 и Ру25 с учётом применяемых марок материалов и геометрических характеристик.

ПРИМЕНЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ВОЗДУХООТВОДЧИКА КОМБИНИРОВАННОГО ДЕЙСТВИЯ БАРРЕС ВК 2.62Ф

БАРРЕС ВК2.62Ф является воздухоотводчиком поплавкового типа комбинированного действия с корпусом из углеродистой или нержавеющей стали и предназначен для удаления газов из жидкостных систем, образующихся как при запуске, так и в процессе нормальной работы системы. Строго вертикальная установка.

Комбинированный воздухоотводчик БАРРЕС ВК2.62Ф работает в трёх режимах:
Режим Пуск
Без давления и без жидкости клапан открыт. При подаче жидкости в пустой участок трубопровода газ начинает вытесняться через открытый клапан, установленный в верхней точке участка трубопровода. Клапан остаётся открытым до поступления в него жидкости и достижения давления в системе 0,3 бар. При поступлении жидкости клапан закрывается за счёт всплытия поплавка.
Режим Работа системы под давлением
При повышении давления в системе при её наполнении до давления закрытия обеспечивается заданная герметичность затвора, закрывается пусковой поплавок, и клапан переходит в режим работы постоянного действия. При поступлении выделевшегося в процессе газа в клапан происходит снижение уровня жидкости с одновременным снижением уровня поплавка, и открытие затвора малой пропускной способности. После отвода газа уровень жидкости повышается, и клапан снова закрывается. До понижения давления в системе ниже давления закрытия клапан работает только в режиме постоянного действия и открывается только на малую пропускную способность.
Режим Дренаж
Дренаж трубопровода начинается со снижения давления. При снижении давления ниже давления закрытия клапан переходит в пусковой режим и открывается клапан на большую пропускную способность. При дренировании жидкости клапан обеспечивает подачу газа внутрь для заполнения трубопровода и исключения образования вакуума.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЗДУХООТВОДЧИКА КОМБИНИРОВАННОГО ДЕЙСТВИЯ БАРРЕС ВК 2.62Ф

Диаметр клапана	50....100мм
Номинальное давление	10....25 бар
Максимальное входное давление	25,0 бар ( для сред с плотностью не меньше 700 кг/м3)
Рабочая температура среды	– 50°C до + 150°C
Пропускная способность	до 0,1...100,0 м3/ч
Тип действия воздухоотводчика	комбинированного действия
Присоединения	Вход/выход - резьба внутренняя/фланец/под приварку встык
Материалы уплотнений затвора	Нержавеющая сталь -50 .. +150°С (Герметичность класс С) PTFE -50 .. +150°С (Герметичность класс В) NBR -50 .. +80 °С (Герметичность класс А) EPDM -40 .. +130 °С (Герметичность класс А) FKM -30 .. +150 °С (Герметичность класс А)
Материал поплавка	Поплавок из PPSU Поплавок из нержавеющей стали

ПУСКОВАЯ ПРОПУСКНАЯ СПОСОБНОСТЬ ВОЗДУХООТВОДЧИКА КОМБИНИРОВАННОГО ДЕЙСТВИЯ БАРРЕС ВК 2.62Ф, м3/ч

	Номинальный диаметр DN (вход/выход)
	50/50	65/50	80/50	100/50
Пропусная способность Kvs м3/ч	16	16
	32	32	32	32
		60	60	60
			100	100

МИНИМАЛЬНАЯ ПЛОТНОСТЬ ЖИДКОСТИ ДЛЯ ВОЗДУХООТВОДЧИКА КОМБИНИРОВАННОГО ДЕЙСТВИЯ БАРРЕС ВК 2.62Ф

		kvs
Номинальное давление (PN, бар)	16	32	60	100
10 .. 16	950	950
10	870	870
10 .. 25	950	950
10 .. 16	800	800	950	950
10	750	750	800	800
10 .. 25			950	950
10 .. 25			950	950
10 .. 16	700	700	750	750
10	650	650	700	700

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ ВОЗДУХООТВОДЧИКА КОМБИНИРОВАННОГО ДЕЙСТВИЯ БАРРЕС ВК 2.62Ф

Пропусная способность клапана при постоянной работе Kvs м3/ч
0,1	0,4	1	2	3
16	16	11	5	3
10	10	10	4	3
25	25	23	11	7
16	16	16	8	6
10	10	10	7	5
25	25	25	16	11
16	16	16	11	8
10	10	10	10	7

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЗДУХООТВОДЧИКА КОМБИНИРОВАННОГО ДЕЙСТВИЯ БАРРЕС ВК 2.62Ф*

Размер	DN
	50/50	65/50	80/50	100/50
А	400	420	430	450
Б	65	65	65	65
В	105	105	105	105
Г	230	230	230	230
Г1	200	200	200	200
Дренаж	G¼	G¼	G¼	G¼
Масса	45	55	70	85

* - Размеры указаны оценочно для типов присоединений ФГ.B PN16 и РГ.В и плотности 950 кг/м3, масса указана оценочно для типа присоединения фланец тип В

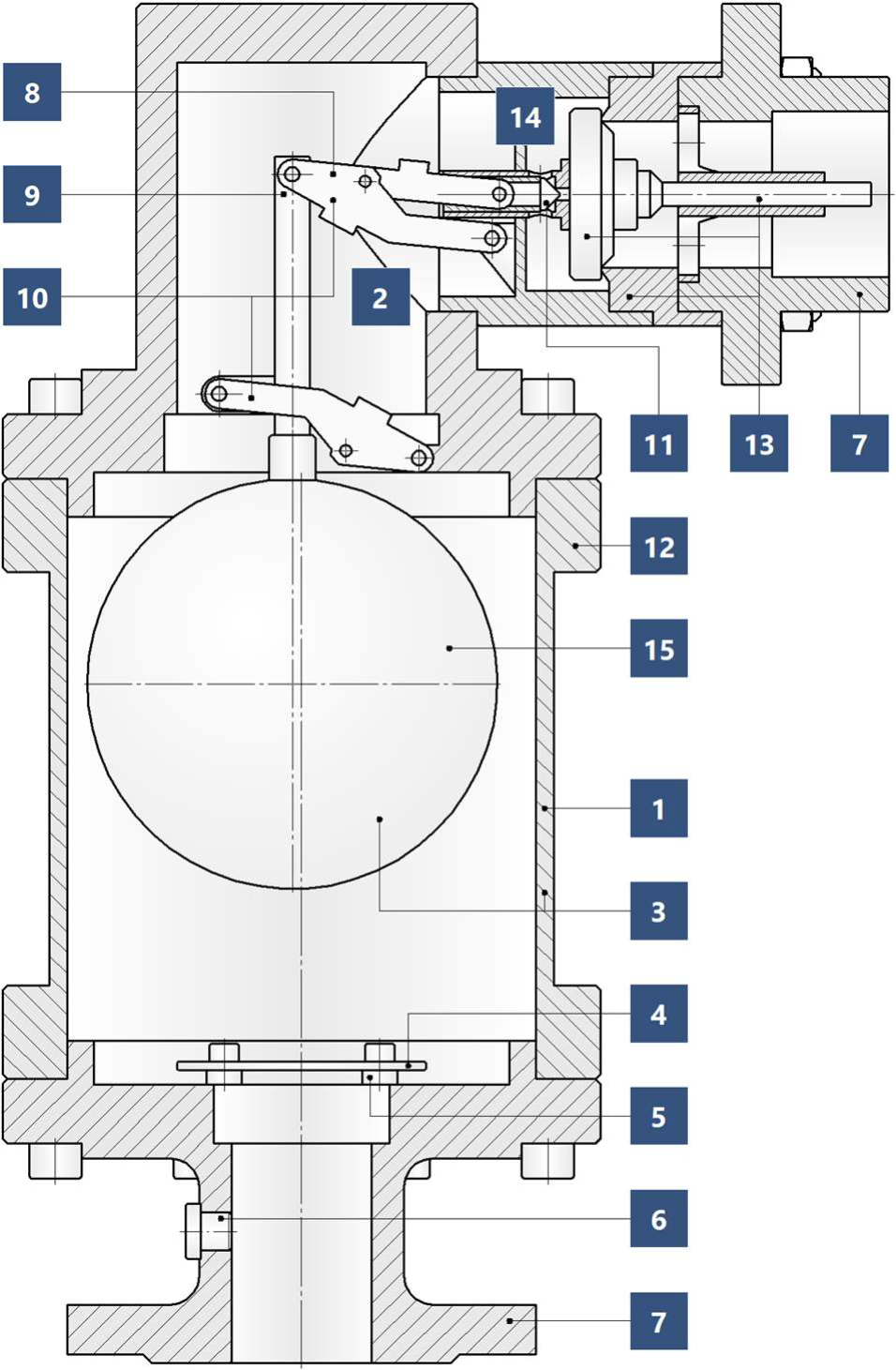

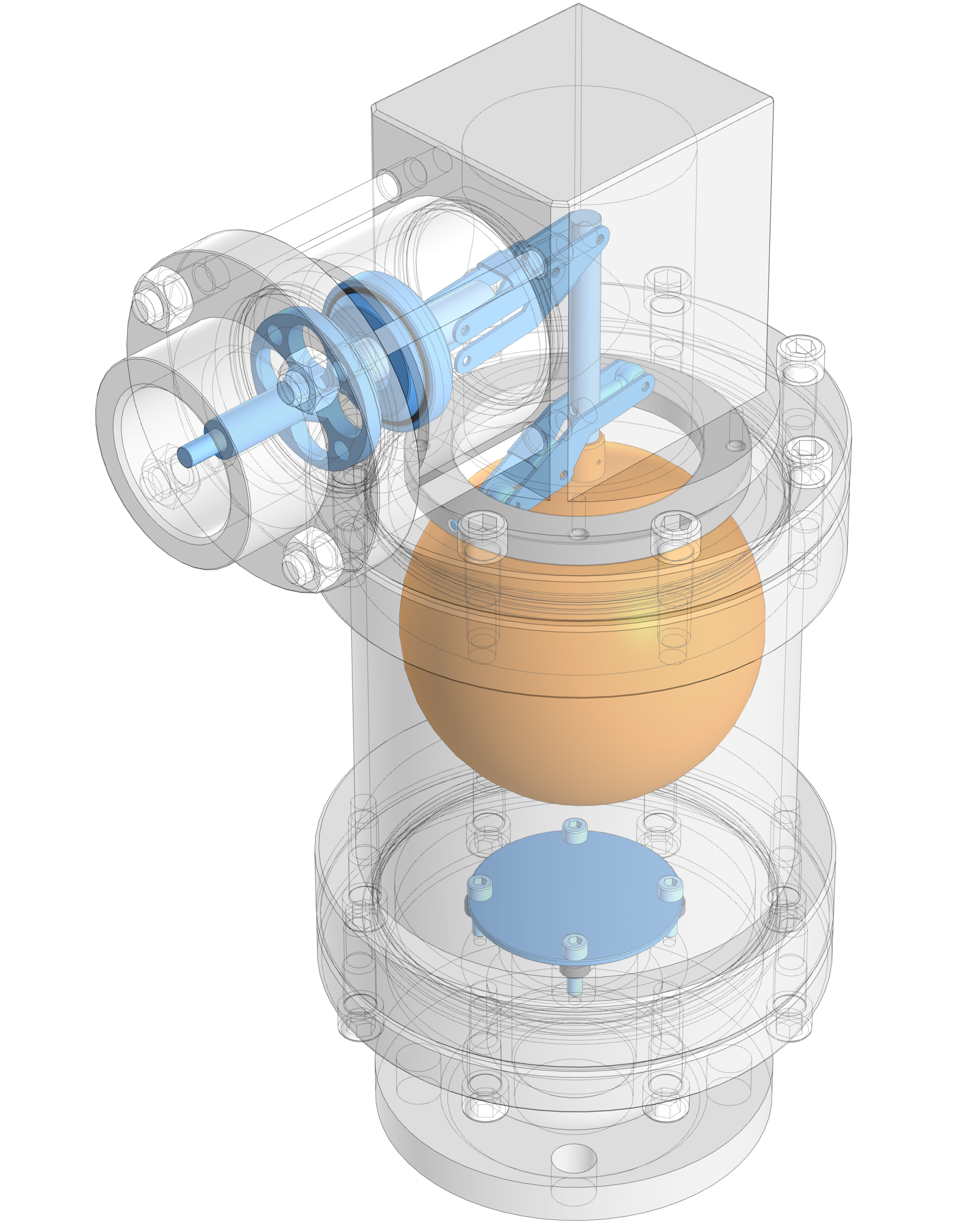

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ВОЗДУХООТВОДЧИКА КОМБИНИРОВАННОГО ДЕЙСТВИЯ БАРРЕС ВК 2.62Ф

1 Корпус из цельной заготовки
Отсутствие литых корпусных деталей обеспечивает высокую прочность и коррозионную стойкость

2 Гибкая конфигурация
Возможность независимого выбора номинального диаметра, пропускной способности, номинального давления, плотности жидкости и других характеристик

3 Различные материалы
Корпусные детали из углеродистых, нержавеющих или специальных сталей и сплавов. Доступны различные материалы деталей проточной части, поплавка и уплотнений в зависимости от условий работы

4 Дефлектор поплавка
Специальная конструкция входного дефлектора обеспечивает оптимальное распределение потока жидкости внутри корпуса для защиты поплавка от динамической нагрузки и обеспечения равномерного уровня

5 Функция защиты от гидроудара
Регулируемый кольцевой дроссель на входе обеспечивает ограничение скорости потока для исключения гидроударов, вызванных торможением потока. Замедление потока осуществляется во входном патрубке, что обеспечивает защиту от брызг жидкости

6 Дренаж корпуса клапана
Клапан имеет заглушку для дренажа корпуса. Это позволяет дренировать клапан, например для последующего демонтажа или обслуживания

7 Различные типы присоединений
Возможно присоединение к трубопроводу по фланцам, резьбе, на сварке по ГОСТ или чертежам заказчика. В экспортном исполнении доступны присоединения по EN, ASME и другим стандартам. Возможно использование разного типа присоединения входного и выходного патрубка

8 Механизмы в газовой фазе
Рычажный механизм, шток и направляющие плунжера полностью находятся в верхней части воздушного клапана. Это значительно снижает риск попадания в подвижные узлы механических частиц, снижает износ деталей и исключает риск блокирования штока. Возможно исполнение для загрязнённых и вспенивающихся жидкостей

9 Параллельный ход штока

Рычажный механизм обеспечивает параллельное поступательное перемещение штока и поплавка. Это позволяет значительно увеличить силу поплавкового модуля управления и обеспечить надёжное закрытие клапана даже при малой плотности жидкости

10 Четырёхрычажный механизм
Четыре попарно соединённых рычага обеспечивают стабильное положение поплавка во всех направлениях и управление уровнем жидкости в корпусе клапана даже при интенсивном и неравномерном выделении газа в системе

11 Пропорциональное открытие
Сила закрытия является постоянной в любом положении затвора, а текущая пропускная способность затвора пропорциональна положению поплавка. Это позволяет открыть клапан на ту величину, которая требуется для отведения скопившегося газа, избегая чрезмерного открытия

12 Разборный корпус
Полностью разборный корпус позволяет получить доступ к проточной части клапана, к поплавку и узлу управления входным потоком даже без демонтажа с трубопровода. Это особенно важно при сварном присоединении клапана

13 Заменяемые детали затвора
Все функциональные детали проточной части могут быть заменены по мере естественного износа без необходимости замены корпусных и других нефункциональных деталей

14 Комбинированная функция
Воздухоотводчик имеет два затвора: большой и малый. При отсутствии давления поплавок управляет большим затвором (пусковой режим). Под рабочим давлением управляется только малый затвор для отвода газа в процессе работы системы.

15 Надёжный модуль управления
Поплавок большого диаметра обеспечивает необходимую силу в затворе при различной плотности жидкости. Нормированная масса поплавка и высокое передаточное отношение рычажного механизма обеспечивают надёжное открытие малого плунжера для удаления газа под давлением
