| Условный диаметр | 25...100 мм |
| Условное давление | 10...25 бар |
| Рабочее давление | до 25 бар |
| Рабочая температура | -50... 150°С |
| Принцип действия | постоянный |
| Тип присоединения | резьбовое, фланцевое, и др |
Воздушный клапан БАРРЕС ВП 2.12Ф постоянного действия предназначен для автоматического отвода газа из участка трубопровода при работе системы под давлением. Клапан устанавливается в верхней точке участка (в месте скопления газа) и открывается по мере накопления газа.
Воздушный клапан работает автоматически, используя энергию рабочей среды, и не требует применения внешних приводов (пневматических, электрических и других).
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
БАРРЕС ВП2.12Ф является воздухоотводчиком постоянного действия и преднaзнaчен для удaления гaзов из жидкостных систем в процессе их рaботы, a тaкже для зaпускa воздухa в систему при дренaже. Воздухоотводчик выполнен из углеродистой или нержавеющей стали, а различные уплотнения позволяют его использовать в системах с температурой рабочей среды до 150°С. Опционально возможны исполнения на температуры до 250°С.

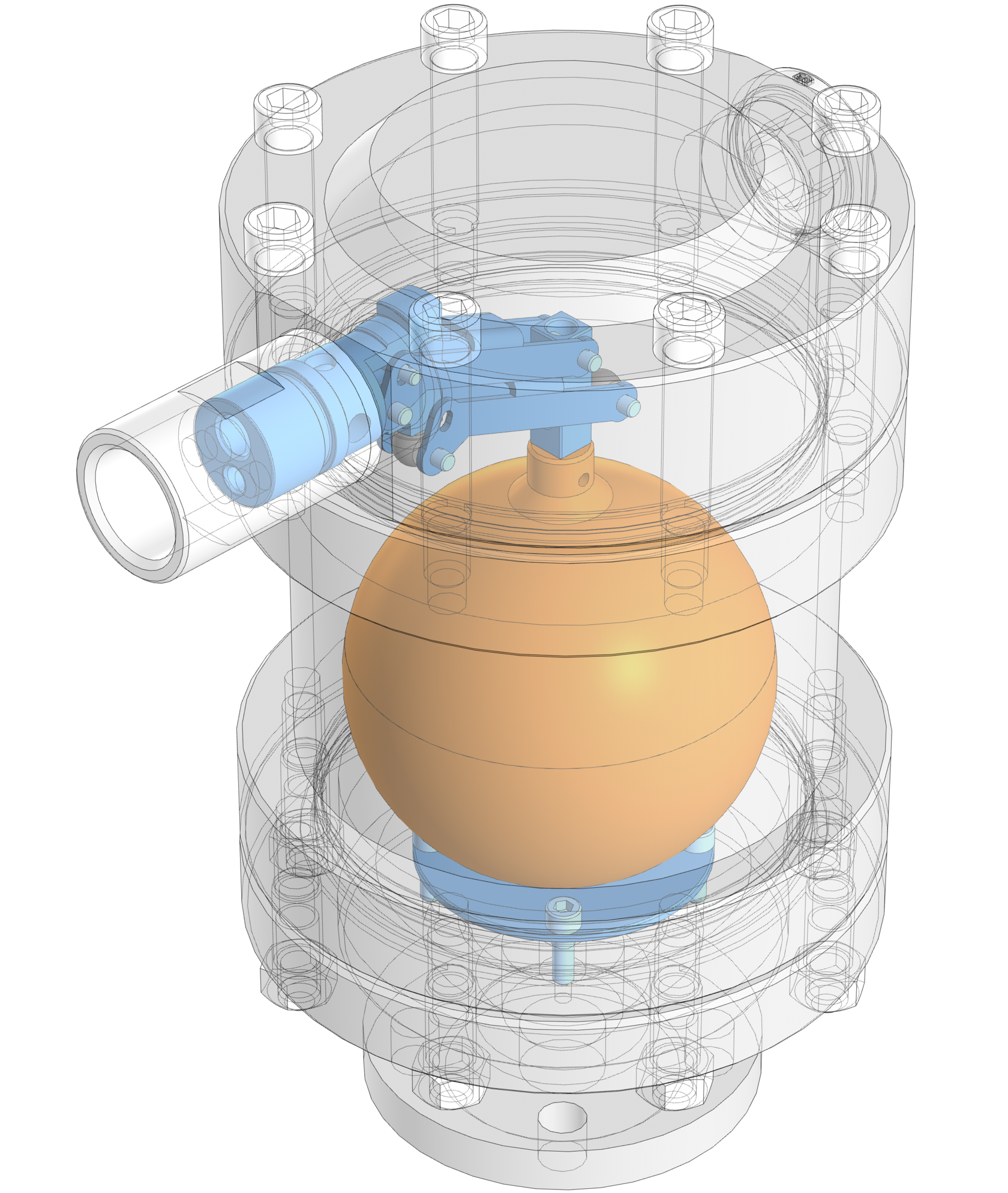

БАРРЕС ВП2.12Ф является воздухоотводчиком поплавкового типа постоянного действия с корпусом из углеродистой или нержавеющей стали и предназначен для удаления газов из жидкостных систем, образующихся в процессе нормальной работы системы. Как правило, это растворённый или испарившийся газ. При отсутствии газа клапан воздухоотводчика удерживается в закрытом положении посредством поплавкового механизма. При всплытии газа и снижении уровня жидкости, поплавок опускается, открывает клапан и выпускает воздух из системы. При понижении давления до атмосферного и снижении уровня жидкости воздухоотводчик работает в режиме запуска воздуха. Этого можно избежать установкой обратного клапана. Некоторые типы воздухоотводчиков могут быть оборудованы встроенными обратными клапанами. Строго вертикальная установка.
| Диаметр клапана | 25....100мм |
| Номинальное давление | 10....25 бар |
| Максимальное входное давление | 25,0 бар ( для сред с плотностью не меньше 700 кг/м3) |
| Рабочая температура среды | – 50°C до + 150°C |
| Пропускная способность | до 3 м3/ч |
| Тип действия воздухоотводчика | постоянного действия |
| Присоединения |
Вход - резьба внутренняя/фланец/под приварку встык
Выход внутренняя резьба
|
| Материалы уплотнений затвора |
Нержавеющая сталь -50 .. +150°С
PTFE -50 .. +150°С
NBR -50 .. +80 °С
EPDM -40 .. +130 °С
FKM -30 .. +150 °С
FFKM -10 .. +150°С
|
| Материал поплавка |
Поплавок из РР
Поплавок из PPSU
Поплавок из нержавеющей стали
|
ПРОПУСКНАЯ СПОСОБНОСТЬ ВОЗДУХООТВОДЧИКА АВТОМАТИЧЕСКОГО БАРРЕС ВП 2.12Ф, м3/ч
| Пропусная способность Kvs м3/ч | Номинальный диаметр DN | |||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | ||||
| 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | ||||
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 2 | 2 | 2 | 2 | 2 | ||||
| 3 | 3 | 3 | 3 | 3 | ||||
| Номинальное давление (PN, бар) | Минимальная плотность жидкости (ρ, кг/м3) | Пропускная способность kvs м3/ч | ||||||
| 0,1 | 0,4 | 1 | 2 | 3 | ||||
| 10 .. 16 | 980 | 16 | 16 | 10 | ||||
| 10 | 800 | 10 | 10 | 8 | ||||
| 10 .. 25 | 980 | 25 | 25 | 15 | 5 | 4 | ||
| 10 .. 16 | 800 | 16 | 16 | 12 | 4 | 3 | ||
| 10 | 700 | 10 | 10 | 11 | 4 | 3 | ||
| 10 .. 25 | 980 | 22 | 8 | 5 | ||||
| 10 .. 16 | 800 | 16 | 6 | 4 | ||||
| 10 | 700 | 10 | 5 | 4 | ||||
![]() |
||||||||

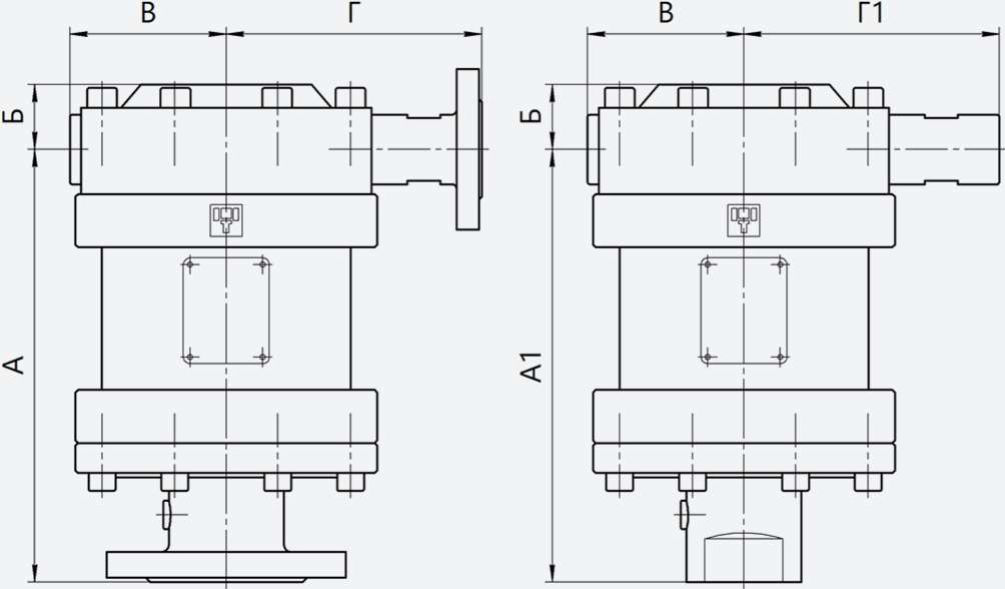

| Размер | DN | |||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| А, А1 | 255 | 255 | 268 | 268 | 290 | 325 | 340 | |
| Б | 37 | 37 | 37 | 37 | 37 | 54 | 54 | |
| В | 91 | 91 | 91 | 91 | 110 | 110 | 110 | |
| Г, Г1 | 154 | 154 | 154 | 154 | 170 | 170 | 170 | |
| Дренаж | G¼ | G¼ | G¼ | G¼ | G¼ | G½ | G½ | |
| Масса | 21 | 23 | 26 | 29 | 36 | 46 | 58 | |
|
|

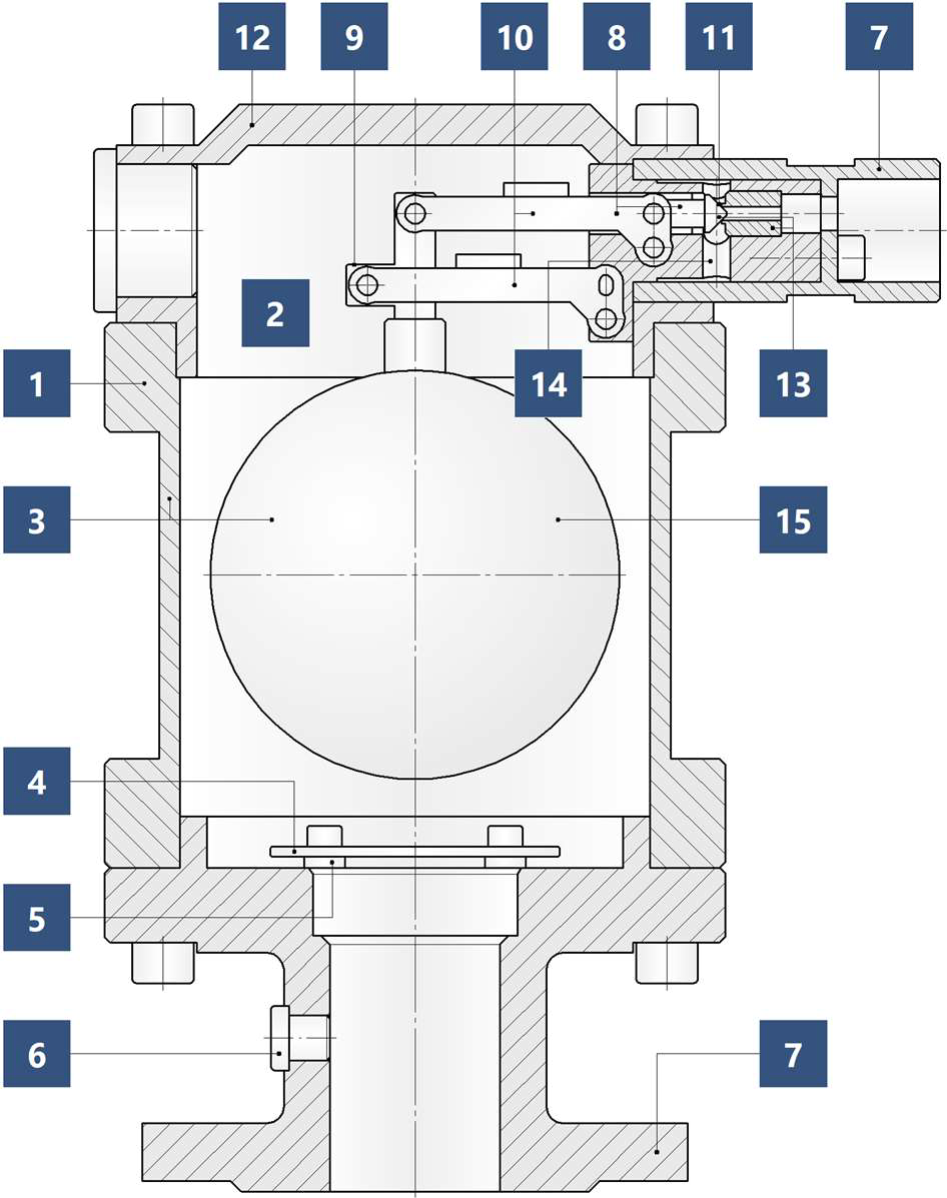

1 Корпус из цельной заготовки
Отсутствие литых корпусных деталей обеспечивает высокую прочность и коррозионную стойкость 2 Гибкая конфигурация
Возможность независимого выбора номинального диаметра, пропускной способности, номинального давления, плотности жидкости и других характеристик 3 Различные материалы
Корпусные детали из углеродистых, нержавеющих или специальных сталей и сплавов. Доступны различные материалы деталей проточной части, поплавка и уплотнений в зависимости от условий работы 4 Дефлектор поплавка
Специальная конструкция входного дефлектора обеспечивает оптимальное распределение потока жидкости внутри корпуса для защиты поплавка от динамической нагрузки и обеспечения равномерного уровня 5 Функция защиты от гидроудара
Регулируемый кольцевой дроссель на входе обеспечивает ограничение скорости потока для исключения гидроударов, вызванных торможением потока. Замедление потока осуществляется во входном патрубке, что обеспечивает защиту от брызг жидкости 6 Дренаж корпуса клапана
Клапан имеет заглушку для дренажа корпуса. Это позволяет дренировать клапан, например для последующего демонтажа или обслуживания 7 Различные типы присоединений
Возможно присоединение к трубопроводу по фланцам, резьбе, на сварке по ГОСТ или чертежам заказчика. В экспортном исполнении доступны присоединения по EN, ASME и другим стандартам. Возможно использование разного типа присоединения входного и выходного патрубка 8 Механизмы в газовой фазе
Рычажный механизм, шток и направляющие плунжера полностью находятся в верхней части воздушного клапана. Это значительно снижает риск попадания в подвижные узлы механических частиц, снижает износ деталей и исключает риск блокирования штока. Возможно исполнение для загрязнённых и вспенивающихся жидкостей 9 Параллельный ход штока
Рычажный механизм обеспечивает параллельное поступательное перемещение штока и поплавка. Это позволяет использовать значительно увеличить силу поплавкового модуля управления и обеспечить надёжное закрытие клапана даже при малой плотности жидкостей
10 Четырёхрычажный механизм
Четыре попарно соединённых рычага обеспечивают стабильное положение поплавка во всех направлениях и управление уровнем жидкости в корпусе клапана даже при интенсивном и неравномерном выделении газа в системе 11 Пропорциональное открытие
Сила закрытия является постоянной в любом положении затвора, а текущая пропускная способность затвора пропорциональна положению поплавка. Это позволяет открыть клапан на ту величину, которая требуется для отведения скопившегося газа, избегая чрезмерного открытия 12 Разборный корпус
Полностью разборный корпус позволяет получить доступ к проточной части клапана, к поплавку и узлу управления входным потоком даже без демонтажа с трубопровода. Это особенно важно при сварном присоединении клапана 13 Заменяемые детали затвора
Все функциональные детали проточной части могут быть заменены по мере естественного износа без необходимости замены корпусных и других нефункциональных деталей 14 Сепарация выпускаемого газа
Выходные каналы для выпуска газа под давлением имеют лабиринтную конструкцию с большим количеством мест изменения направления потока и с вертикальными участками. Это обеспечивает предварительную сепарацию выпускаемого газа и отделение капель жидкости, которые собираются в нижнем вертикальном канале и возвращаются в корпус клапана 15 Надёжный модуль управления
Поплавок большого диаметра обеспечивает необходимую силу в затворе при различной плотности жидкости. Нормированная масса поплавка и высокое передаточное отношение рычажного механизма обеспечивают надёжное открытие клапана для удаления газа под давлением |
