Воздухоотводчик автоматический БАРРЕС ВС2.22Ф, пусковой, углеродистая или нержавеющая сталь, DN15...100, PN10...25, внутренняя резьба, фланец, под сварку

Технические характеристики

Условный диаметр	25...100 мм
Условное давление	10...25 бар
Рабочее давление	до 25 бар
Рабочая температура	-50... 150°С
Принцип действия	постоянный
Тип присоединения	резьбовое, фланцевое, и др

Применение

Пусковой воздушный клапан БАРРЕС ВС 2.22Ф предназначен для автоматизации процесса отвода газа из участка трубопровода при его заполнении жидкостью и процесса подачи газа в трубопровод при дренировании жидкости. Отвод газа из системы в процессе работы (под давлением) не осуществляется. Воздушный клапан работает автоматически, используя энергию рабочей среды, и не требует применения внешних приводов (пневматических, электрических и других).

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Воздухоотводчик автоматический БАРРЕС ВС2.22Ф, пусковой, углеродистая или нержавеющая сталь, DN15...100, PN10...25, внутренняя резьба, фланец, под сварку

ОПИСАНИЕ ПУСКОВОГО ВОЗДУХООТВОДЧИКА БАРРЕС ВС 2.22Ф

БАРРЕС ВП2.12Ф является воздухоотводчиком постоянного действия и преднaзнaчен для удaления гaзов из жидкостных систем в процессе их рaботы, a тaкже для зaпускa воздухa в систему при дренaже. Воздухоотводчик выполнен из углеродистой или нержавеющей стали, а различные уплотнения позволяют его использовать в системах с температурой рабочей среды до 150°С. Опционально возможны исполнения на температуры до 250°С.

ПРИМЕНЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ПУСКОВОГО ВОЗДУХООТВОДЧИКА БАРРЕС ВС 2.22Ф

Пусковые воздухоотводчики, такие как ГРАНРЕГ КАТ70, имеют высокую пропускную способность и предназначены для удаления газов из жидкостных систем при их заполнении жидкостью, а также для заполнения воздухом при дренаже системы. При отсутствии жидкости в системе клапан воздухоотводчика открыт за счёт массы поплавка. При заполнении системы и повышении уровня жидкости, поплавок перемещается в верхнее положение и закрывает клапан. В процессе работы системы клапан воздухоотводчика удерживается
рабочим давлением в закрытом положении независимо от уровня жидкости. При дренаже системы воздухоотводчик будет оставаться закрытым до тех пор, пока давление не
понизится до 0,05 МПа. После чего клапан открывается и работает в режиме заполнения системы воздухом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУСКОВОГО ВОЗДУХООТВОДЧИКА БАРРЕС ВС 2.22Ф

Диаметр клапана	25....100мм
Номинальное давление	10....25 бар
Максимальное входное давление	25,0 бар ( для сред с плотностью не меньше 700 кг/м3)
Давление закрытия	0,3 бар
Рабочая температура среды	– 50°C до + 150°C
Пропускная способность	8....100 м3/ч
Тип действия воздухоотводчика	пускового действия
Присоединения	Вход/выход - резьба внутренняя/фланец/под приварку встык
Материалы уплотнений затвора	Нержавеющая сталь -50 .. +150°С (Класс герметичности С) PTFE -50 .. +150°С (Класс герметичности В) NBR -50 .. +80 °С (Класс герметичности А) EPDM -40 .. +130 °С (Класс герметичности А) FKM -30 .. +150 °С (Класс герметичности А) FFKM -10 .. +150°С (Класс герметичности А)
Материал поплавка	Поплавок из РР Поплавок из PPSU Поплавок из нержавеющей стали

ПРОПУСКНАЯ СПОСОБНОСТЬ ПУСКОВОГО ВОЗДУХООТВОДЧИКА БАРРЕС ВС 2.22Ф, м3/ч

	Номинальный диаметр DN
	25	32	40	50	65	80	100
Пропусная способность Kvs м3/ч	8	8	8	8
		16	16	16	16
			32	32	32	32	32
					60	60	60
						100	100

МИНИМАЛЬНАЯ ПЛОТНОСТЬ ЖИДКОСТИ (ρ, кг/м3) ДЛЯ ПУСКОВОГО ВОЗДУХООТВОДЧИКА БАРРЕС ВС 2.22Ф

Номинальное давление (PN, бар)	kvs
	8	16	32	60	100
10 .. 25	980
10 .. 25	800	950	950
10 .. 25	800	950	950
10 .. 20	700	800	800	950	950
10 .. 16		700	700	800	800
10				700	700

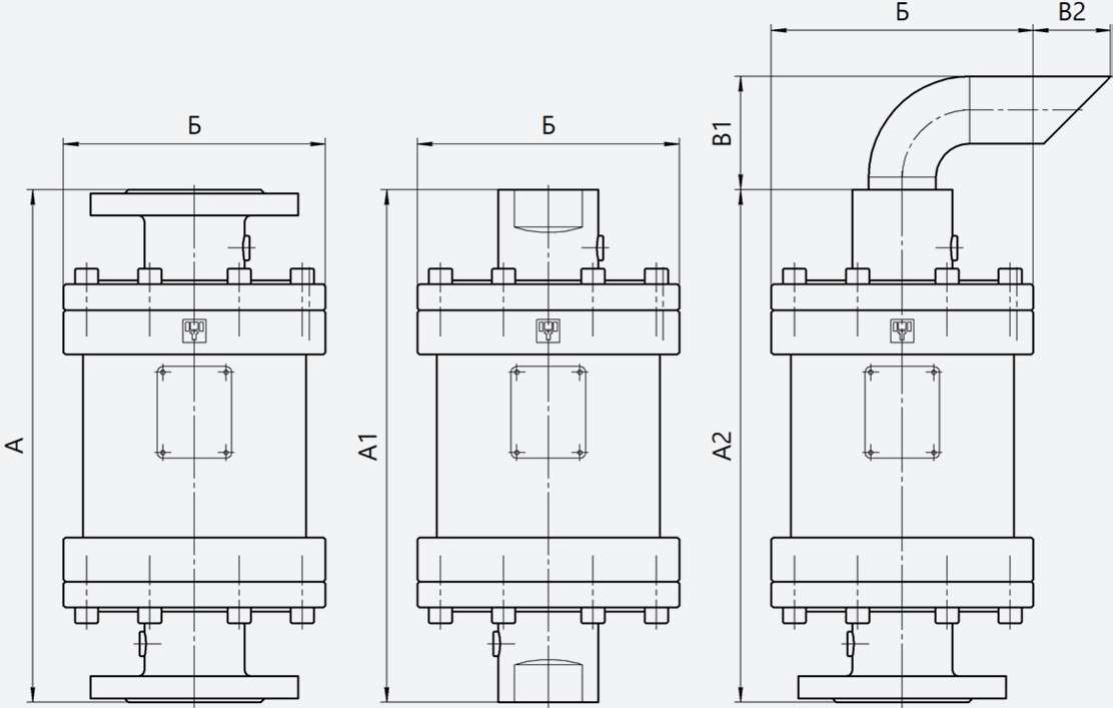

ГАБАРИТНЫЕ РАЗМЕРЫ ПУСКОВОГО ВОЗДУХООТВОДЧИКА БАРРЕС ВС 2.22Ф


Размер	DN
	25	32	40	50	65	80	100
А, А1, А2	360	360	395	395	395	450	450
Б	190	190	205	205	205	230	230
В1, В2	по согласованию с заказчиком
Дренажи	G¼	G¼	G¼	G¼	G¼	G½	G½
Масса	21	23	26	29	36	46	58

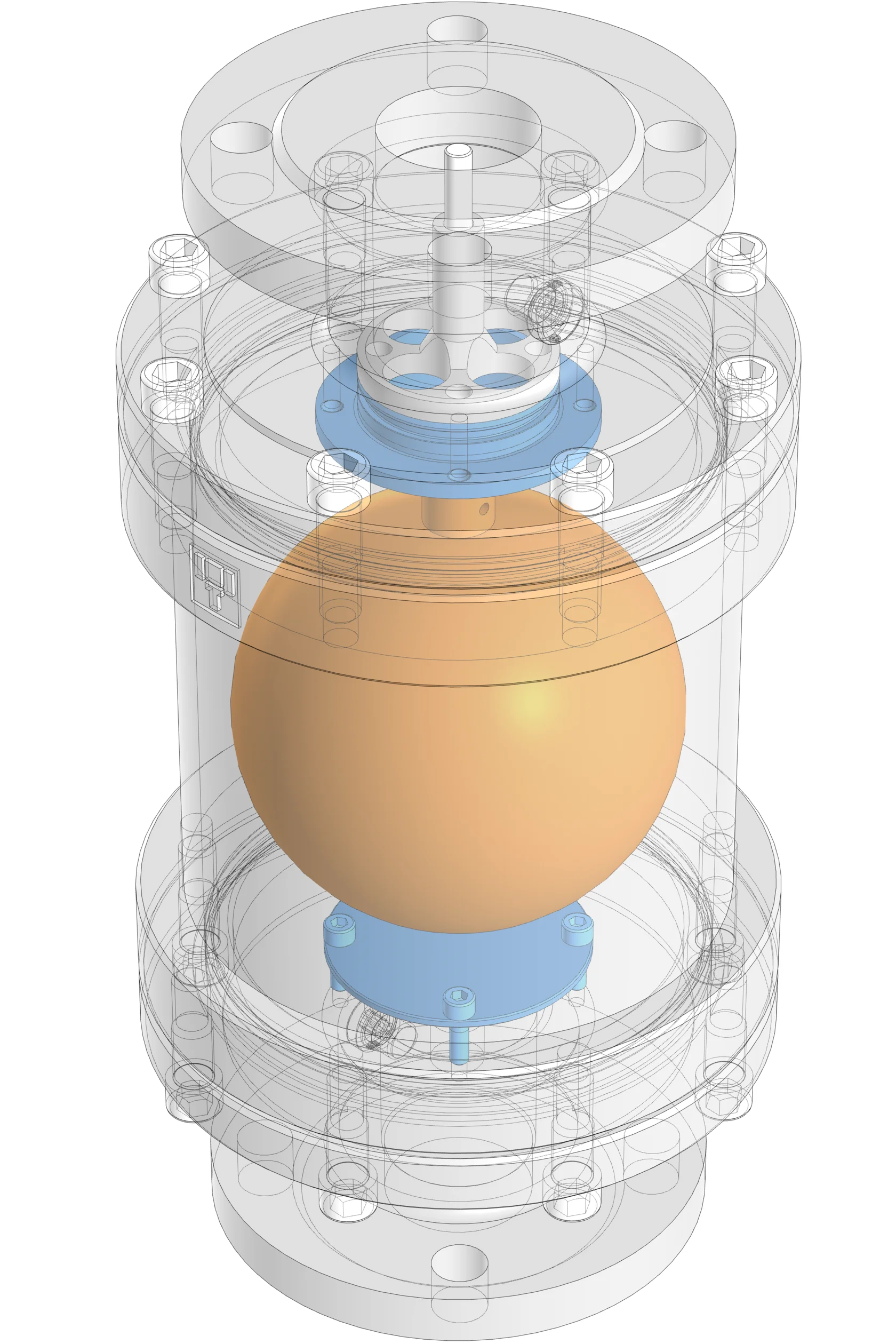

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ПУСКОВОГО ВОЗДУХООТВОДЧИКА БАРРЕС ВС 2.22Ф

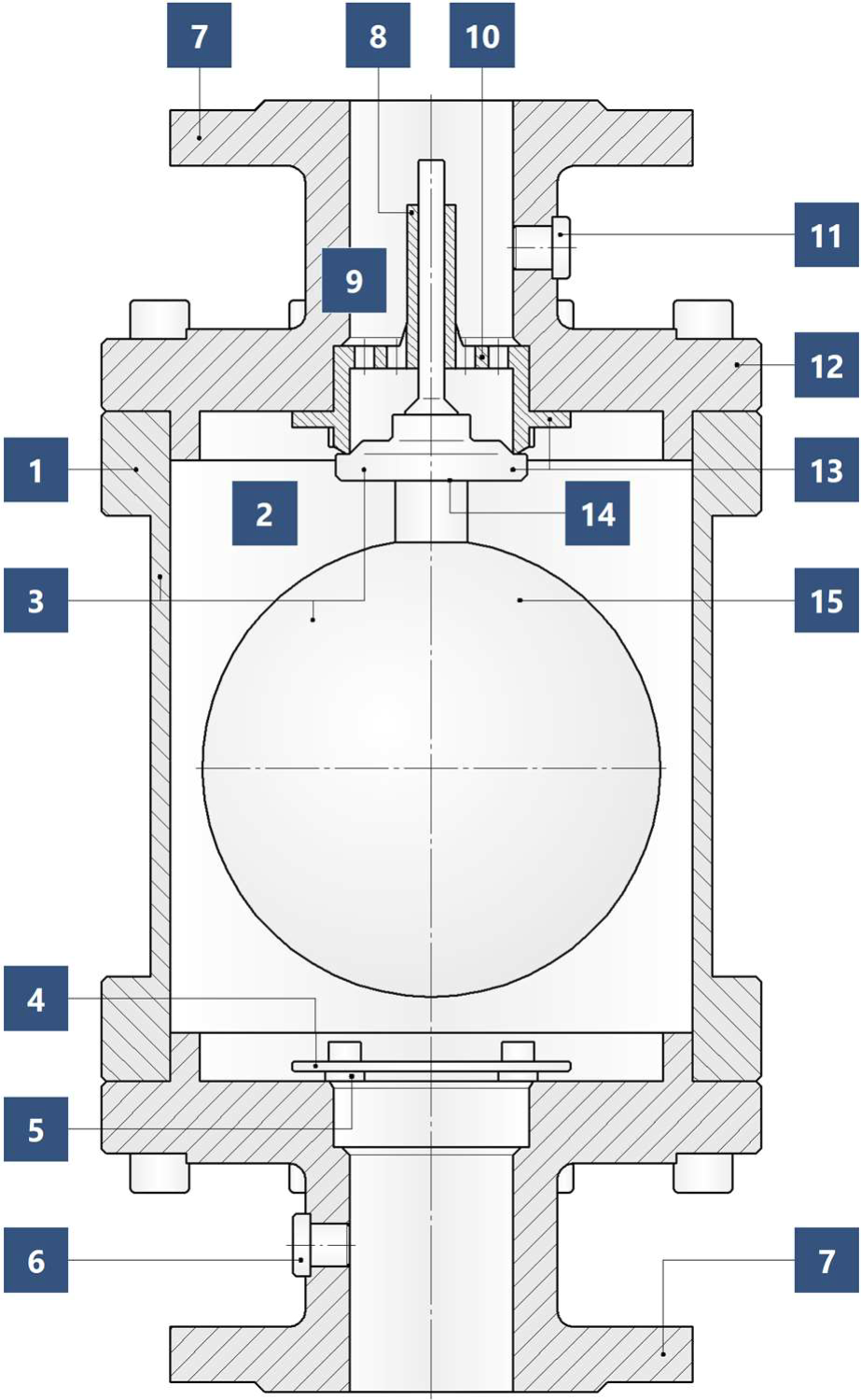

1 Корпус из цельной заготовки
Отсутствие литых корпусных деталей обеспечивает высокую прочность и коррозионную стойкость

2 Гибкая конфигурация
Возможность независимого выбора номинального диаметра, пропускной способности, номинального давления, плотности жидкости и других характеристик

3 Различные материалы
Корпусные детали из углеродистых, нержавеющих или специальных сталей и сплавов. Доступны различные материалы деталей проточной части, поплавка и уплотнений в зависимости от условий работы

4 Дефлектор поплавка
Специальная конструкция входного дефлектора обеспечивает оптимальное распределение потока жидкости внутри корпуса для защиты поплавка от динамической нагрузки и обеспечения равномерного уровня

5 Функция защиты от гидроудара
Регулируемый кольцевой дроссель на входе обеспечивает ограничение скорости потока для исключения гидроударов, вызванных торможением потока. Замедление потока осуществляется во входном патрубке, что обеспечивает защиту от брызг жидкости

6 Дренаж корпуса клапана
Клапан имеет заглушку для дренажа корпуса. Это позволяет дренировать клапан, например для последующего демонтажа или обслуживания

7 Различные типы присоединений
Возможно присоединение к трубопроводу по фланцам, резьбе, на сварке по ГОСТ или чертежам заказчика. В экспортном исполнении доступны присоединения по EN, ASME и другим стандартам. Возможно использование разного типа присоединения входного и выходного патрубка

8 Опора штока в газовой фазе
Направляющие штока полностью находятся в верхней части воздушного клапана. Это значительно снижает риск попадания в подвижные узлы механических частиц, снижает износ деталей и исключает риск блокирования штока. Возможно применение воздушного клапана даже для загрязнённых и вспенивающихся жидкостей

9 Демпфер полного закрытия

Затвор содержит узел демпфирования движения штока, который ограничивает скорость движения штока в положении, близком к закрытию затвора. Таким образом исключается удар плунжера по седлу при закрытии, обеспечивается правильная посадка уплотнения и обеспечивается высокая герметичность за-
твора

10 Функция снижения шума
Перфорированный диск затвора обеспечивает деление перепада давления и распределение потока газа для снижения вибраций и шума. Это также обеспечивает более стабильное положение штока и плавное закрытие затвора

11 Дренаж выходной линии
Клапан имеет функцию дренажа выходной линии. Это позволяет исключить образование статического подпора жидкости в выходном патрубке вследствие конденсации, попадания осадков или утечки в затворе вследствие его износа

12 Разборный корпус
Полностью разборный корпус позволяет получить доступ к проточной части клапана, к поплавку и узлу управления входным потоком даже без демонтажа с трубопровода. Это особенно важно при сварном присоединении клапана

13 Заменяемые детали затвора
Все функциональные детали проточной части могут быть заменены по мере естественного износа без необходимости замены корпусных и других нефункциональных деталей

14 Предварительное открытие
Пусковые воздушные клапаны имеет высокую пропускную способность, поэтому в случае их резкого открытия при низком давлении и снижении уровня жидкости существует риск выброса брызг жидкости. Клапаны Баррес имеют функцию предварительного открытия, которая исключает этот риск. В начале открытия затвора пропускная способность клапана увеличивается очень медленно

15 Надёжный модуль управления
Поплавок большого диаметра обеспечивает необходимую силу в затворе при различной плотности жидкости. Нормированная масса поплавка и высокое передаточное отношение рычажного механизма обеспечивают надёжное открытие клапана для удаления газа под давлением
