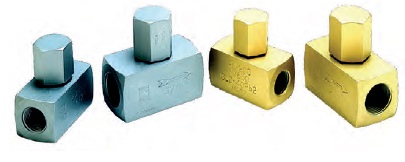

Обратный клапан плунжерный серия VYC179, VYC Industrial (Испания)

DN 1/4"– 2", PN 25,0 МПа, Траб.400 oС, резьба/резьба

Применение

Для жидкостей, пара и газов.

Технические характеристики

Условный диаметр 1/4"– 2"
Условное давление, МПа 25,0
Рабочая температура 400 oC
Присоединение резьбовое

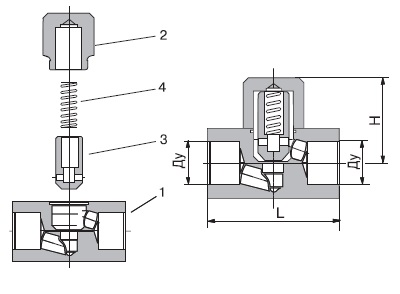

Габаритные размеры

Размеры, (мм) Ду, (мм)
8 10 15 20 25 32 40 50
D
1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
H 34 39 48 55 62 64 82 85
L 50 55 65 75 90 95 100 112
D1 6 8 9,5 11,5 15 17 21 25
Материал Масса, (кг)
Латунь 0,31 0,47 0,92 0,95 2,21 2,66 3,82 6,43
Углер. ст. 0,29 0,44 0,78 0,88 2,05 2,47 3,56 6,16
Нерж. ст. 0,29 0,44 0,78 0,90 2,07 2,50 3,61 6,24

Спецификация

Латунь Углер. сталь Нерж. сталь
1. Корпус Латунь Углер. сталь AISI 316
2. Крышка Латунь Углер. сталь AISI 316
3. Плунжер AISI 316 AISI 316 AISI 316
4. Пружина AISI 316 AISI 316 AISI 316

Параметры клапанов

Характеристики Латунь Углерод. сталь Нерж. сталь
Ру, (бар) 20,0 МПа 25,0 МПа 25,0 МПа
Давление, (бар) 200 175 34 250 200 170 250 200 164
Максимальная температура, (oC) 120 180 200 120 300 400 120 200 400
Минимальная температура, (oC) -60 -10 -60

Характеристики

Направление потока Давление открытия, (мбар) Пропускная способность
без пружины с пружиной
Kv, (м3/ч)
D 1/4" Ду, (мм) 8 34,10 49,60 79,10 10,90 0,68
3/8" 10 35,50 51,00 81,50 10,50 1,11
1/2" 15 34,80 51,00 80,80 11,20 2,16
3/4" 20 32,80 44,00 76,80 10,20 4,10
1" 25 34,60 54,10 80,40 11,20 6,20
1 1/4" 32 34,80 55,40 86,90 11,10 9,80
1 1/2" 40 35,00 55,90 82,00 11,00 12,98
2" 50 34,00 56,00 76,90 10,40 19,40

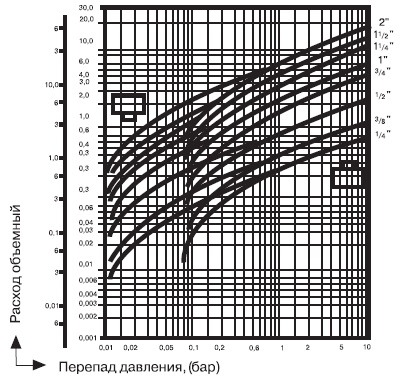

Диаграмма падения давления на клапане

DN Код для заказа# Латунь Код для заказа# углер.сталь Код для заказа# нерж.сталь
1/4" Y4.17M16.11 Y4.47M16.11 Y4.77M16.11
3/8" Y4.17M16.21 Y4.47M16.21 Y4.77M16.21
1/2" Y4.17M16.31 Y4.47M16.31 Y4.77M16.31
3/4" Y4.17M16.41 Y4.47M16.41 Y4.77M16.41
1" Y4.17M16.51 Y4.47M16.51 Y4.77M16.51
1 1/4" Y4.17M16.61 Y4.47M16.61 Y4.77M16.61
1 1/2" Y4.17M16.71 Y4.47M16.71 Y4.77M16.71
2" Y4.17M16.81 Y4.47M16.81 Y4.77M16.81
