Указатель уровня СТИМЛЕВЕЛ РС, визуальный, чугун, углеродистая или нержавеющая сталь,  DN20, PN16/40, Тмакс +400°С, фланцевый

ОПИСАНИЕ УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ РС

Визуальный указатель уровня — это прибор, предназначенный  для  прямого  считывания  уровня  жидкости,  содержащейся  в  сосуде.  В  указателе  уровня  Стимлевел  используется  стекло  рифленого типа. На рифленом стекле есть призматические бо- роздки. Жидкости и газы за отражающим стеклом в указателе  уровня пробивают свет под другим углом. Таким образом, вода  и пар проявляются с разной яркостью по всей длине стекла. Жидкости кажутся темнее из-за поглощения света. Пар кажется  более ярким или белым из-за отражения стекла.

ПРИМЕНЕНИЕ  УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ РС

Используются в котлах, приемных резервуарах, цистернах и т.д. для визуального контроля уровня жидкости.

ПОДБОР  УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ РС

Подбор указателя уровня осущствляется исходя из имеющегося межосевого расстояния  отверстий подключения указателя уровня в корпусе котла или выходных фланцев. По данной информации подбирается равный ему указатель

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ РС

СПЕЦИФИКАЦИЯ  УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ РС

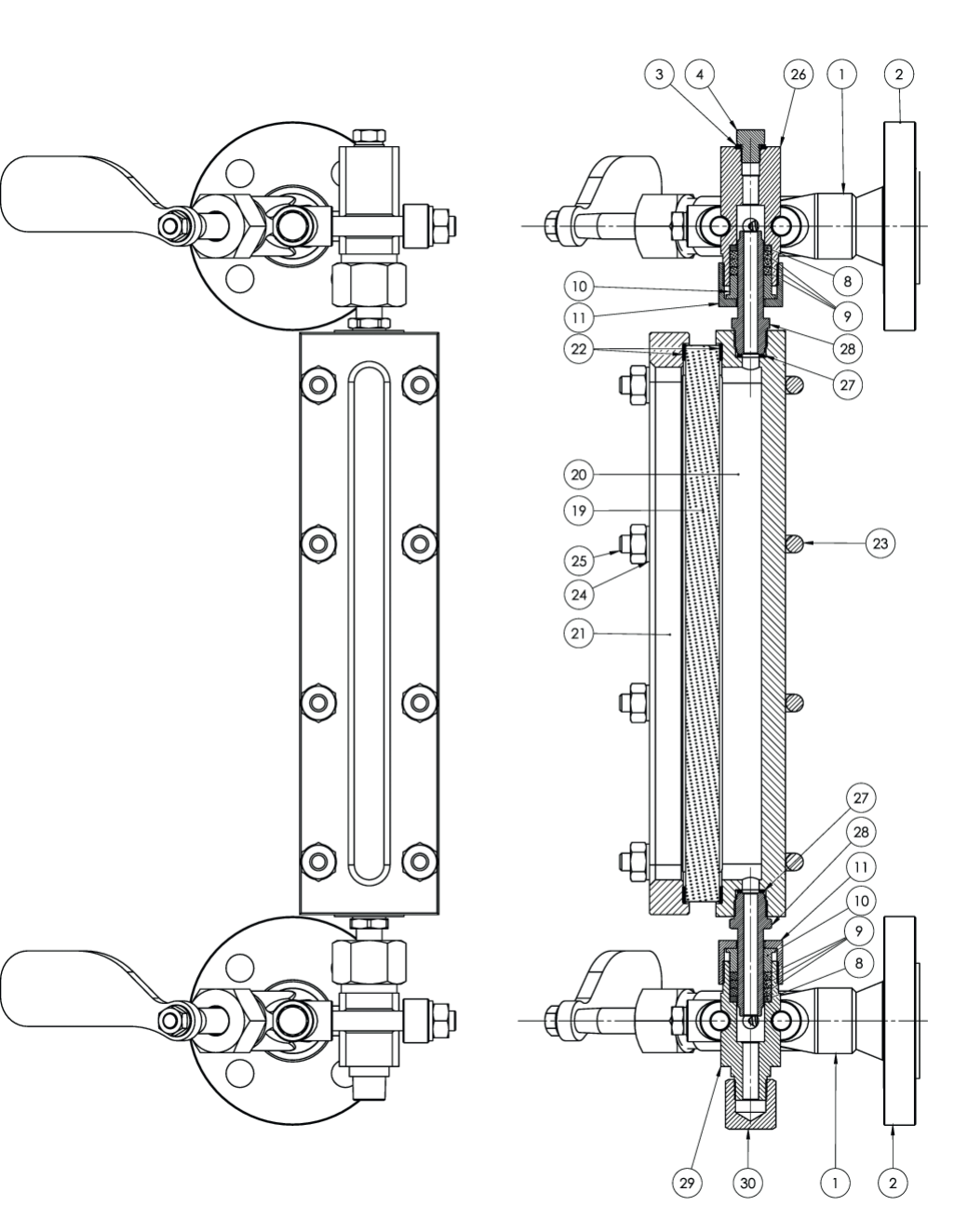

№ Позиция Материал 1 Корпус вентиля Углеродистая сталь C22,8 2 Фланец корпуса вентиля Углеродистая сталь C22,8 3 Шайба глухой заглушки корпуса вентиля Медь 4 Глухая заглушка корпуса вентиля Углеродистая сталь St37-2 8 Стопорная шайба шпинделя Нержавеющая сталь AISI304 9 Прокладка шпинделя Графит 10 Втулка шпинделя Углеродистая сталь CK45 11 Гайка шпинделя Углеродистая сталь CK45 19 Cтекло Боросиликатное стекло 20 Нижняя пластина стекла Углеродистая сталь St37-2 21 Верхняя пластина стекла Углеродистая сталь St37-2 22 Прокладка стекла Графит 23 Шпилька корпуса указателя Углеродистая сталь St37-2 24 Шайба корпуса указателя Углеродистая сталь St37-2 25 Гайка корпуса указателя Углеродистая сталь St37-2 26 Верхний переходник корпуса вентиля Углеродистая сталь CK45 27 Уплотнительная шайба Медь 28 Гайка-переходник корпуса указателя Углеродистая сталь St37-2 29 Нижний переходник корпуса вентиля Углеродистая сталь CK45 30 Заглушка нижнего переходника корпуса вентиля Углеродистая сталь CK45

* - указано для корпуса из углеродистой стали

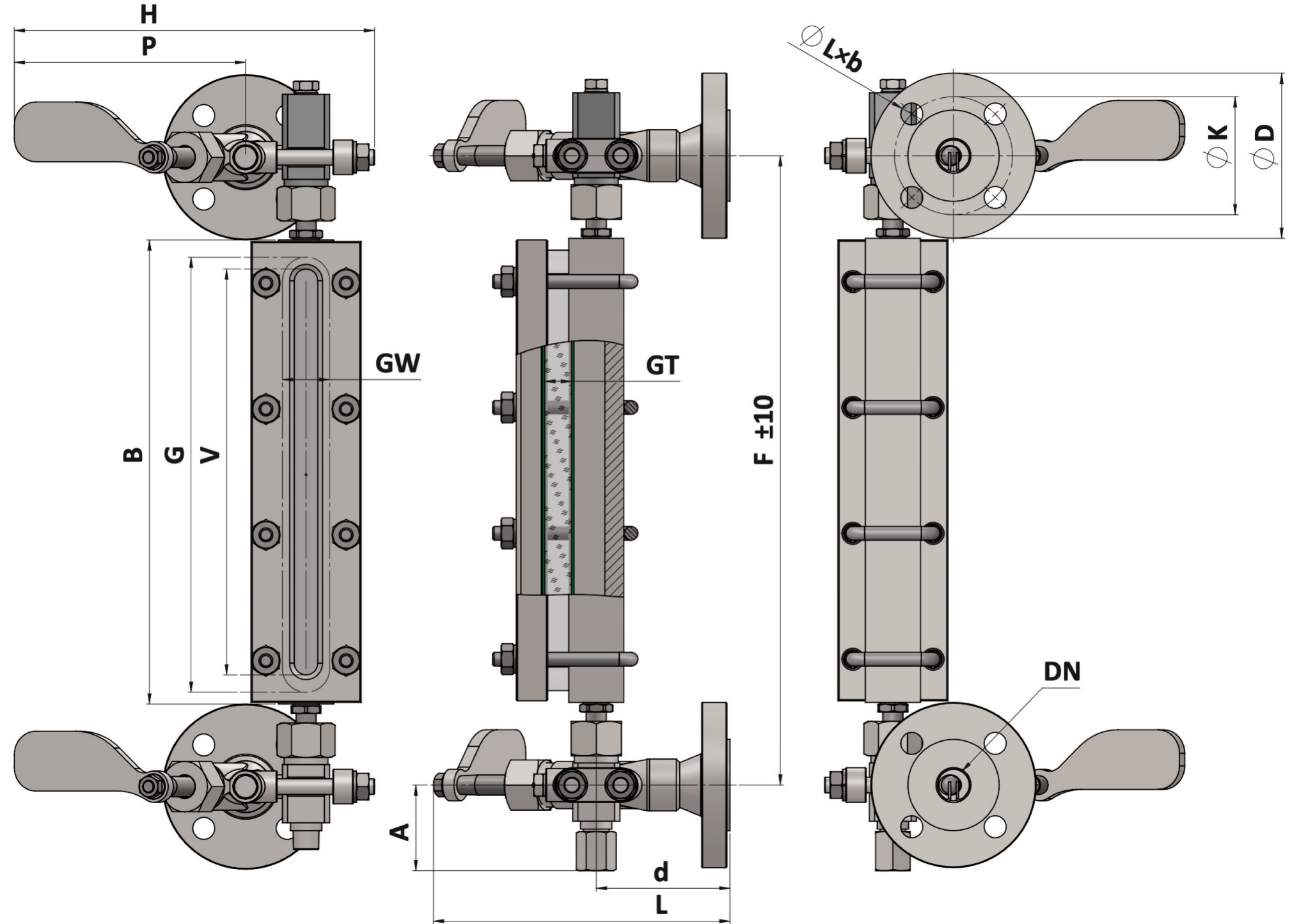

 ГАБАРИТНЫЕ РАЗМЕРЫ УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ РС

ЗАПОРНЫЕ КЛАПАНЫ ДЛЯ УКАЗАТЕЛЯ УРОВНЯ СТИМЛЕВЕЛ РС

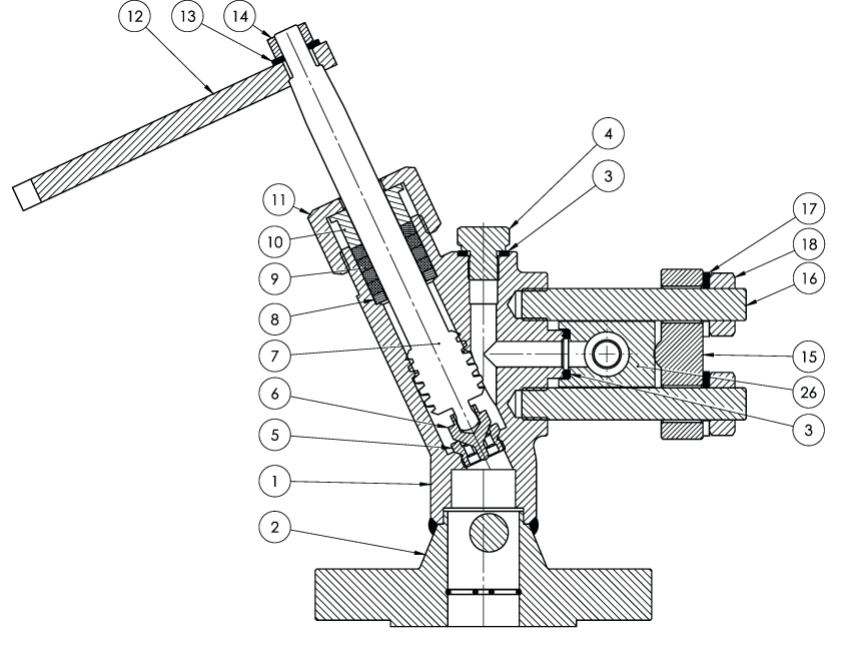

№ Позиция Материал 1 Корпус вентиля * Углеродистая сталь C22,8 2 Фланец корпуса вентиля Углеродистая сталь C22,8 3 Шайба глухой заглушки корпуса вентиля Медь 4 Глухая заглушка корпуса вентиля Углеродистая сталь St37-2 5 Седло шпинделя Нержавеющая сталь AISI420В 6 Уплотнение шпинделя Нержавеющая сталь AISI316L 7 Шпиндель Нержавеющая сталь AISI420В 8 Стопорная шайба шпинделя Нержавеющая сталь AISI304 9 Прокладка шпинделя Графит 10 Втулка шпинделя Углеродистая сталь CK45 11 Гайка шпинделя Углеродистая сталь CK45 12 Рычаг Углеродистая сталь St37-2 13 Шайба рычага Углеродистая сталь St37-2 14 Гайка рычага Углеродистая сталь St37-2 15 Центрирующая деталь вентиля Углеродистая сталь St37-2 16 Шпилька корпуса вентиля Углеродистая сталь St37-2 17 Шайба корпуса вентиля Углеродистая сталь St37-2 18 Гайка корпуса вентиля Углеродистая сталь St37-2 26 Верхний переходник корпуса вентиля Углеродистая сталь CK45

* - указано для корпуса из углеродистой стали
